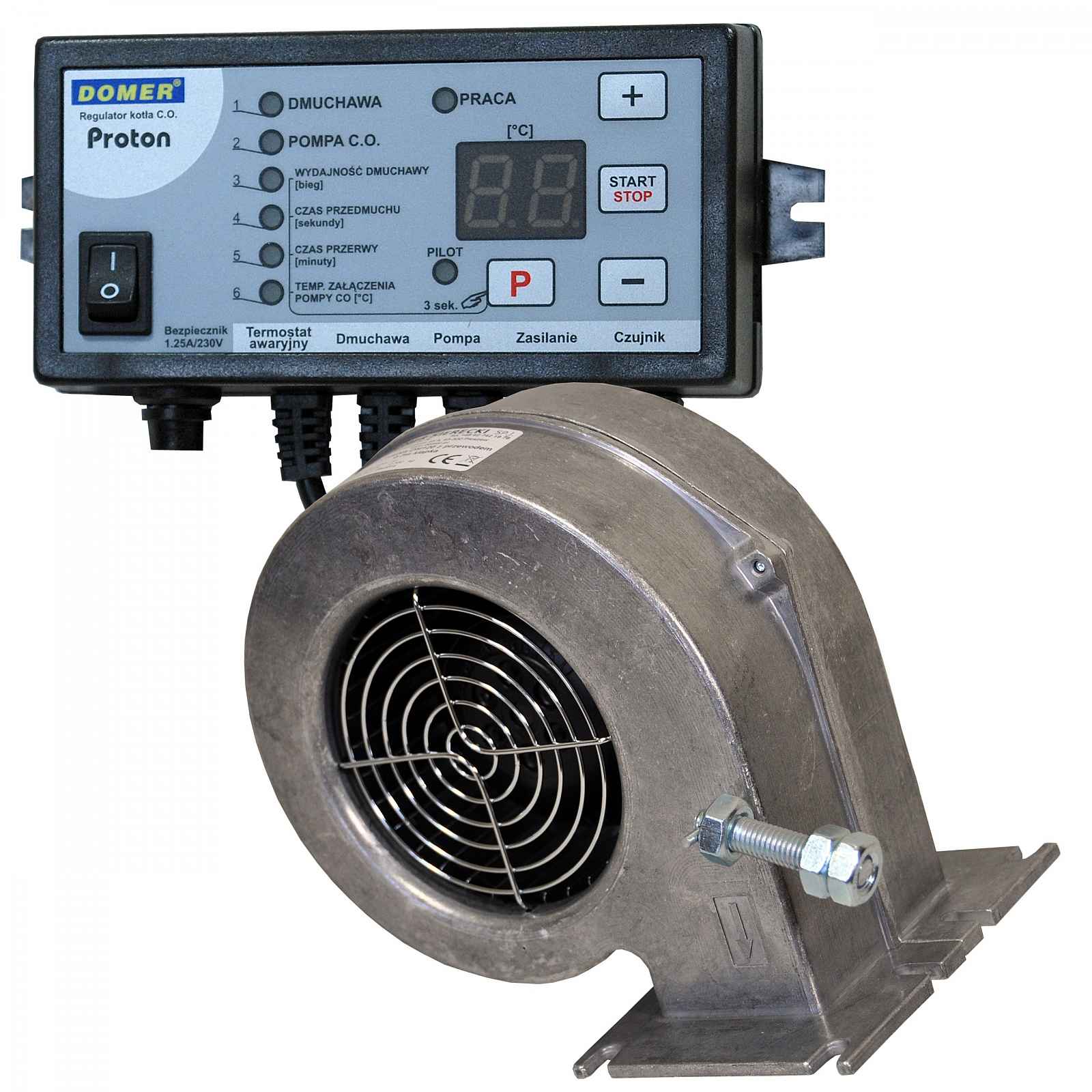

Regulátor dmychadlo pro kotlová kamna Proton DM 120

Sada pro dmychadlovou pec plus ovladač Protonový ovladač a dmychadlo DM 120SYMBOL PRODUKTU: 7405Zvláštní vlastnosti:polský výrobekvynikající kvalitapřímo od výrobcehliníkové pouzdronejlepší ovladač na trhuTECHNICKÉ PARAMETRY OVLADAČE Hystereze – 1 °C Rozsah snížení otáček – 6 °C Doba odezvy – 30 minut Teplota zapnutí oběhového čerpadla – 25-70 °C Rozsah nastavení teploty – 35-90 °C Doba foukání – 5-59 s (možnost vypnutí) Doba mezi profuky – 1-30 minut Maximální rychlost dmychadla – 12 stupňů Minimální rychlost dmychadla – 1 st. Teplota vypnutí regulátoru – 25-50 °C Teplota zapnutí externího nouzového termostatu – cca 90 °C Teplota zapnutí vnitřního nouzového termostatu zařízení je cca 93 °C Teplota zapnutí programového nouzového termostatu – 92 °C Okolní teplota během provozu regulátoru – 5-45 °C Napájecí napětí – ~230 V Rozsah provozu teplotního senzoru – 1-100 °C Zatížitelnost výstupu čerpadla (~230 V) – 100 W Zatížitelnost výstupu dmychadla (~230 V) – 100 W Příkon regulátoru – 2 W Zapnutí čerpadla při nízkých teplotách – pod 5 °C Zapnutí čerpadla každých 14 dní na 1 minutu – zabraňuje tak zastavení čerpadla po topné sezóně (podmínkou provozu této funkce je zapnutý regulátor) Rozměry regulátoru (délka, šířka, tloušťka) – 145 x 75 x 40 mm Rozteč otvorů pro upevnění na stěnu – 161 mm TECHNICKÉ PARAMETRY DMYCHADLA Napájení: 230 V ~ 50 Hz Temp. okolí: 0-45oC Příkon: max 80 W Výdej vzduchu: max 320 m3/h Kompresní tlak: max 300 Pa Počet rychlostí: 1 Kondenzátor motoru: 2µF/450V Typ provozu: nepřetržitý Otvor: 75x50 mm Rámeček: 135 x 90 mm Hmotnost: ~2,2 kg ROZMĚRY RÁMEČKU A VÝSTUPNÍHO OTVORU Vnější rozměry připojovacího rámečku: šířka 135 mm, výška 90 mm Rozměry výstupního otvoru: šířka 75 mm, výška 50 mm K dmychadlu je přiložen kabel o délce 0,7 m s počítačovou zástrčkou.NEJDŮLEŽITĚJŠÍ FUNKCE REGULÁTORU Plynulá regulace otáček dmychadla – NOVÝ ALGORITMUS Regulátor PROTON má možnost nastavení maximálních a minimálních otáček dmychadla, což umožňuje přesné nastavení výkonu, se kterým bude dmychadlo pracovat. Postupné zapínání dmychadla od minimálních do maximálních otáček prodlužuje životnost motoru a zabraňuje náhlému spalování plynů nahromaděných v kotli (tzv. Střílení). V regulátorech konkurence je pouze jeden parametr zodpovědný za výkon dmychadla – v regulátoru PROTON lze nastavit minimální a maximální otáčky. KONTROLA PALIVA Tato funkce spočívá v snížení otáček dmychadla na minimum v okamžiku, kdy regulátor zjistí pokles teploty i přes přiložené foukání. Snížení rychlosti dmychadla nezpůsobuje nadměrné ochlazení kotle C.O. Tato funkce se aktivuje po 30 minutách, pokud je nastavená teplota dosažena, nebo po 2 hodinách, pokud není dosažena nastavená teplota (režim zapalování – 2 hodiny). FUNKCE PROTI ZAMRZNUTÍ Pod 5 °C regulátor zapne oběhové čerpadlo, což zpomaluje promrznutí některých prvků instalace C.O (nejvíce zranitelných). FUNKCE ANTI-STOP Po topné sezóně se každých 14 dní na 1 minutu zapne oběhové čerpadlo – to zabraňuje zastavení čerpadla v letním období – funkce funguje při zapnutém regulátoru. AUTOMATICKÉ CHOVÁNÍ NASTAVENÍ Regulátor má automatické zachování nastavení při výpadku napájení a návrat k dříve realizované práci po opětovném výskytu napájení. NÁVRAT K TOVÁRNÍM NASTAVENÍM Regulátor má možnost návratu do továrního nastavení. Tato funkce je užitečná v okamžiku, kdy nezkušené operátory regulátor rozregulují. SAMOČINNÝ NOUZOVÝ TERMOSTAT Vnější termostat (nouzový termostat) plní funkci ochrany zařízení před přehřátím, což může být důsledkem poškození regulátoru nebo nevhodného ovládání. Jedná se o speciální prvek, který přeruší napájení dmychadla při teplotě kotle 90 °C. UŽIVATELSKY PROGRAMOVATELNÉ PARAMETRY Doba foukání, doba přestávky mezi foukáním, maximální a minimální otáčky dmychadla, teplota zapnutí oběhového čerpadla, teplota vypnutí regulátoru. PARAMETRY PROGRAMOVATELNÉ INSTALÁTORY Regulátor PROTON má kromě režimu konfigurace dostupného pro každého uživatele také speciální režim, který umožňuje nastavení servisních parametrů (doplňkový servisní návod). Servisní režim umožňuje programovat:
