Rámové rozpěrné hmoždinky 8x120 mm 50 ks s podložkovou hlavou Torx Klimas

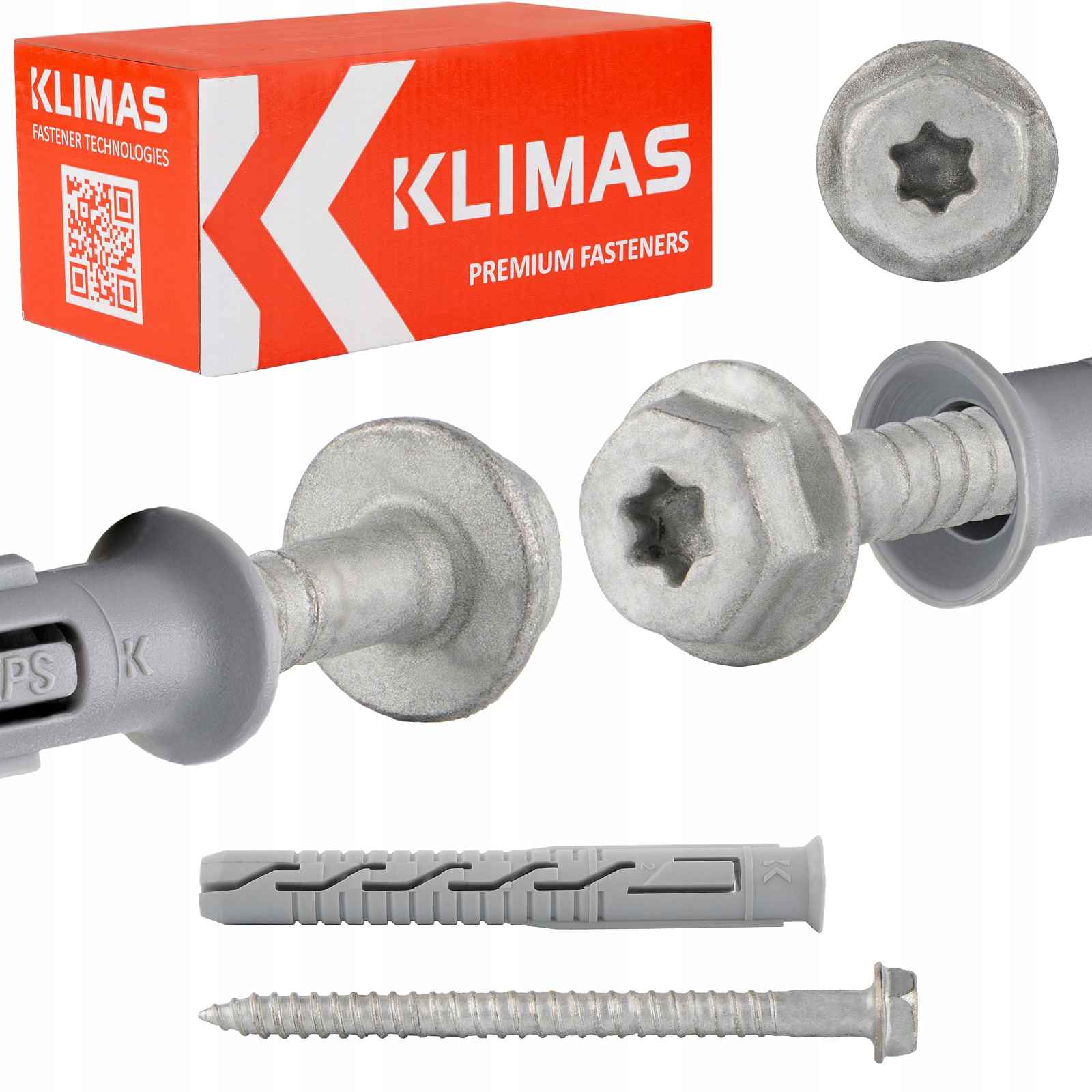

Rámové rozpěrné hmoždinky 8x120mm, ks Skládá se z trička z polyamidu a šroubu z pozinkované oceli se šestihrannou hlavou spolu s integrovanou podložkou a zásuvkou TX. Doporučeno pro upevnění kovových prvků a v místech, kde je potřeba větší přítlačná plocha a slícování hlavy šroubu není nutné na rozdíl od šroubů se zápustnou hlavou.Nejdůležitější parametry Model: KPS-FAST-08120KVelikost hmoždinky: 8,0x120 mmMaximální použitelná délka: 50 mmBalení: 50 ksZásuvka: TX-30 Rozpěrná spojka se skládá z: trička - plastového prvkuspojovacího materiálu - ocelový šroub se zápustnou hlavou a zásuvkou TORX-30 Originální výrobek Renomované společnosti KLIMAS Wkręt-Met ®Vlastnosti a výhody1. Podkladová hlava se zásuvkou TX-30/ SW-10 Zásuvka TX zaručuje optimální přenos točivého momentu, zatímco použití šestihranné hlavy typu SW vám dává možnost utáhnout šroub správnou silou (např. pomocí momentového klíče). 2. Redukce závitu Přesné zavedení šroubu. Zvýšená rozpěrná síla v druhé rozpěrné zóně. 3. Antikorozní ochrana - zinek vločkový Zinek vločkový se vyznačuje dvojnásobnou odolností proti korozi než galvanický pozink. Laboratoř Klimas Wkręt-met potvrdila vynikající kvalitu povlaku testováním v solné komoře (240hodin v solné komoře pro vločkový zinek oproti 120 hodinám pro galvanický pozink). 4. Polyamidové tričko Lepší fyzikálně-chemické vlastnosti než Polypropylen nebo Polyethylen. 5. Požární odolnost Pro montáž fasádních systémů má nosnost spojovacího prvku dostatečnou požární pevnost nejméně 90 minut (R90). pokud výpočtové zatížení na jeden konektor Č.< 0,8kN (bez trvalého centrického zatížení).Podklady a ukázkové použitíA. Beton B. Keramická cihla plná, silikátová C. Keramická prázdnota, D. Dutý silikátový bloček, E. Autoklávovaný beton AAC1. Montáž provětrávaných fasád 2. Upevnění klimatizací 3. Upevnění technologií teplé montáže 4. Upevnění prvků stavebních instalací 5. Upevnění technologií „teplé montáže" 6. Upevnění prvků stavebních instalací Jedná se pouze o příklady použití.Rámová hmoždinka s vrutem se šestihrannou hlavou včetně integrované podložky a TX zásuvky doporučená pro upevnění kovových prvků. Rozpěrná spojka se skládá z: Plastového prvku- košileSpojka- ocelový vrut Předmontáž spojovacích prvků je jednodušší a rychlejší montážvýrobky připravené k použití bez nutnosti skládánížádné chyby při výběru trička pro šroubSpecifikace produktuKolík [Dk] Průměr hmoždinky: Ø 8,0 mm[Lk] Délka hmoždinky: 120 mm[Tfix] Max použitelná délka: 50/70 mm[Heff] Hloubka ukotvení: 50/70 mmMateriál hmoždinky: polyamid (nylon)Množství ks v balení: 50 šroub [Dw] Průměr šroubu: Ø 6,0 mm[Lw] Délka šroubu: 125 mmTyp zásuvky: SW-10 a TX-30Materiál vrutu: ocel pozinkovanáMnožství ks v balení: 50OsvědčeníEvropské technické schválení ETA 12/0272 Námi nabízené vruty se vyznačují nejvyšší kvalita a lze je bez obav použít ve stavebnictví. Snažíme se, aby výrobky dodávané našim smluvním partnerům byly bezpečné a přizpůsobené konkrétním úkolům.Způsob montážePřed provedením montáže je třeba rozpoznat podklad, ve kterém bude montáž spojovacího prvku prováděna, a porovnat zatížení, která bude spojovací prvek přenášet s únosnostmi uvedenými v technickém listu výrobku nebo v Evropském technickém posouzení.Musí být zvolena vhodná délka spojovacího prvku tak, aby rozpěrná zóna byla v konstrukčním materiálu stěny (tloušťka upevňovacího prvku odpovídá max. užitné délce spojovacího prvku).Hloubka otvoru pro vrtání by měla být nejméně o 10 mm delší než hloubka ukotvení spojovacího prvku - to umožní správné usazení trička do otvoru a vyrovná problém utahování šroubů.Použití příklepu není vhodné při vrtání do třezalkových cihel, keramických tvárnic a pórobetonu, který ničí stěny a nedává jistotu usazení spojovacího prvku.Průměr vrtaných otvorů by měl odpovídat průměru použitých hmoždinek.Vrtaný otvor by měl být vyčištěn i dvojnásobným pohybem vrtákem, který odvede vrty ven, otvory vrtané svisle dolů vyžadují hlubší vrtání nebo vyfukování vrtů, které se hromadily.Do vyvrtaného otvoru se zavádí
