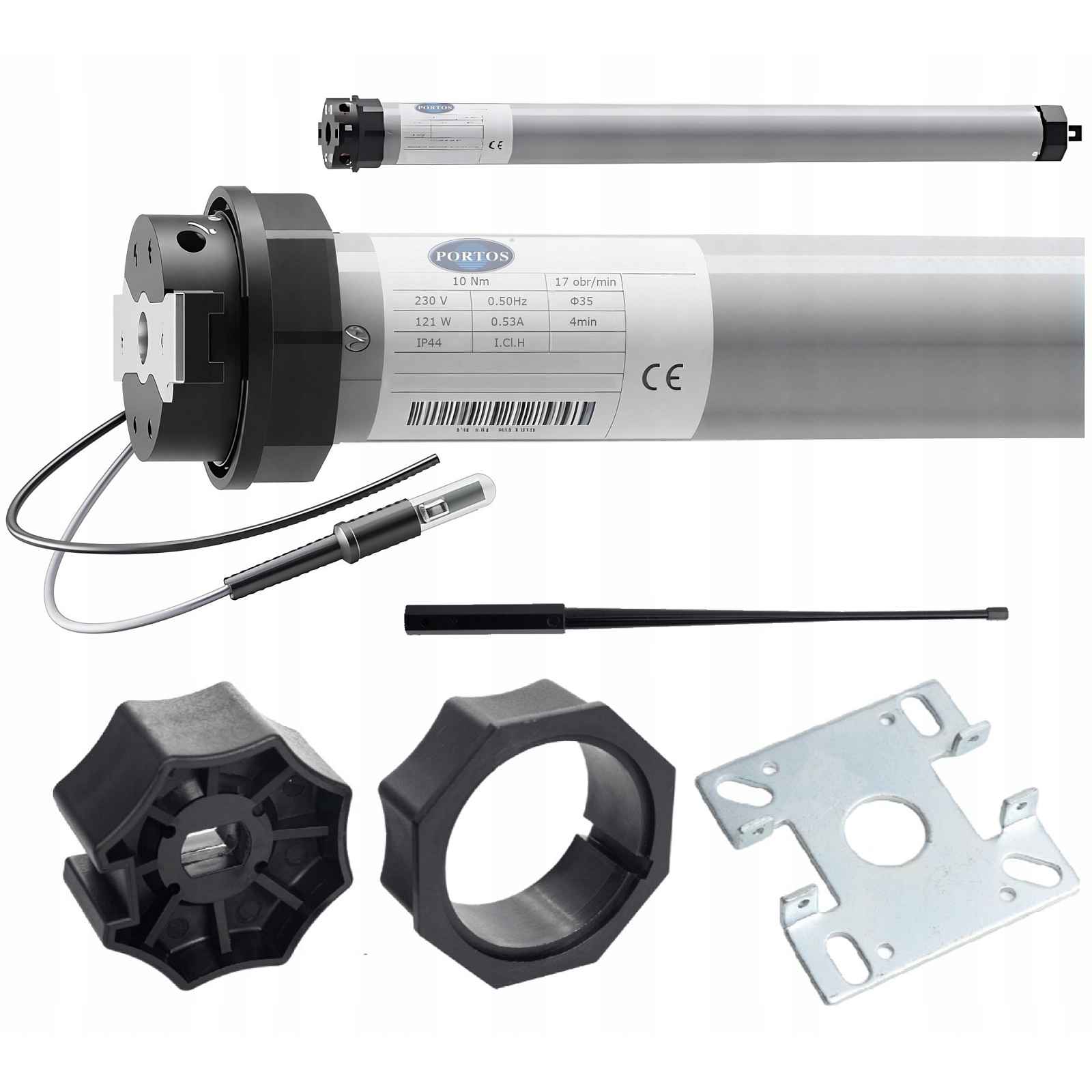

Rádiový zátěžový motor pro venkovní rolety FI40mm 10Nm Portos

(NABÍDKA SE VZTAHUJE NA MOTOR BEZ DÁLKOVÉHO OVLÁDÁNÍ)✅Nejdůležitější výhody:Pohodlí při používání – rychlé zvedání/spouštění rolety bez námahy.Stabilní provoz – rovnoměrný pohyb pancíře, plynulý chod.Jednoduchá integrace – Motor spolupracuje s dálkovými ovladači: RR-1, RR-5, RR-15, RR-5T, DC-1, DC-5T, DC-15.Řešení pro každodenní provoz – ideální pro domy, byty, kanceláře.Lepší komfort v místnosti – automatická roleta pomáhá omezit předehřívání v létě a tepelné ztráty v zimě (v závislosti na použití rolety).✅Specifikace:Výrobce: PortosModel: S-40/10 Ev/y, rádiové ovládání, přetěžovací motorMechanický koncový systémCelková délka pohonu: 545 mmNominální točivý moment (Nm): 10Nominální rychlost (ot/min): 17Jmenovité napětí: 230 VPříkon: 144 WFrekvence: 50 HzIntenzita: 1,92ADoba provozu (min): 4Délka napájecího kabelu (m): 2Stupeň ochrany: IP44Ochrana proti přehřátí✅Montáž motoru v roli:Namontujte držák F na boční stranu vnější rolety,Namontujte adaptér A na hnací kroužek B (obr. 1)Namontujte unašeč C na osu motoru DUmístěte ochranu E na osu motoruZasuňte motor zcela do navíjecí trubky (obr. 2)Připevněte navíjecí trubku k hnacímu kolu pomocí šroubu✅Při nákupu motoru z této nabídky v sadě získáte všechny potřebné věci pro jeho montáž, tj.:

• ochrana proti přehřátí,
• upevňovací plech,
• sběrač, adaptér,
• návod k připojení,
• zátky,

klíček pro nastavení motoru

✅ Schéma připojení:Rádiem řízený pohon (s ovladačem) je vybaven třížilovým kabelem o délce přibližně 2 m, který je vyveden ven z rolety.zeleno-žlutý kabel slouží jako uzemněnímodrý vodič představuje nulu (N)kabel hnědé barvy – fázeProgramování rádiových motorů proveďte podle pokynů přiložených k dálkovému ovladači.✅Nastavení koncových polohRegulaci koncových spínačů je třeba provést, když je motor studený. Regulace koncovek vyžaduje několikanásobné spuštění motoru, který se během provozu zahřívá. Trubkový motor má tepelný spínač, který způsobí přerušení provozu motoru po dosažení určité teploty. Doba nepřetržitého provozu motoru je přibližně 4 minuty. Po uplynutí této doby se motor může vypnout až do vychladnutí, tj. asi v pořádku. 30 minut.✅ Jak vybrat správný motor?1. Zkontrolujte průměr trubky v roli, měla by mít průměr:fi 40 mmfi 60 mmfi 70 mm2. Vyberte si výkon motoru v závislosti na hmotnosti rolety:Motor S 40/10 (10 Nm) – do 13 kgMotor S 60/10 (10 Nm) – do 18 kgMotor S 60/20 (20 Nm) – do 36 kgMotor S 60/30 (30 Nm) – do 54 kgMotor S 60/40 (40 Nm) – do 63 kgMotor S 60/50 (50 Nm) – do 86 kgMotor S 70/50 (50 Nm) – do 90 kgMotor S 70/100 (100 Nm) – do 121 kg⚠ Jak vypočítat hmotnost vaší roletyProfil PA-39 = 2,8 kg čtverečních metrůnapř. Roleta má rozměry 1400 x 1200hmotnost rolety je 1,4 x 1,2 = 1,68 m21,68 m2 x 2,8 = 4,7 kg❗ Nejčastější dotazy zákazníků:1) K jakým roletám se hodí motor PORTOS S-40/10 Ev/y?Pro venkovní rolety montované na navíjecí trubce, u kterých lze použít motor o průměru 40 mm a zvolenou sadu adaptérů pro trubky.2) Bude tento motor pasovat na mou trubky?Motor má průměr 40 mm, ale klíčové jsou adaptéry/koruny přizpůsobené průměru a typu trubky (např. 60 mm, 70 mm apod. ). Pokud uvedete typ trubky, vyberu si sadu.3) Mohu ho ovládat dálkovým ovladačem?Ano – obvykle přes příslušný ovladač/rádiovou ústřednu. Samotný motor v drátové verzi vyžaduje přepínač nebo nepřímý ovladač.5) Má motor regulaci konců?U mnoha roletových pohonů
