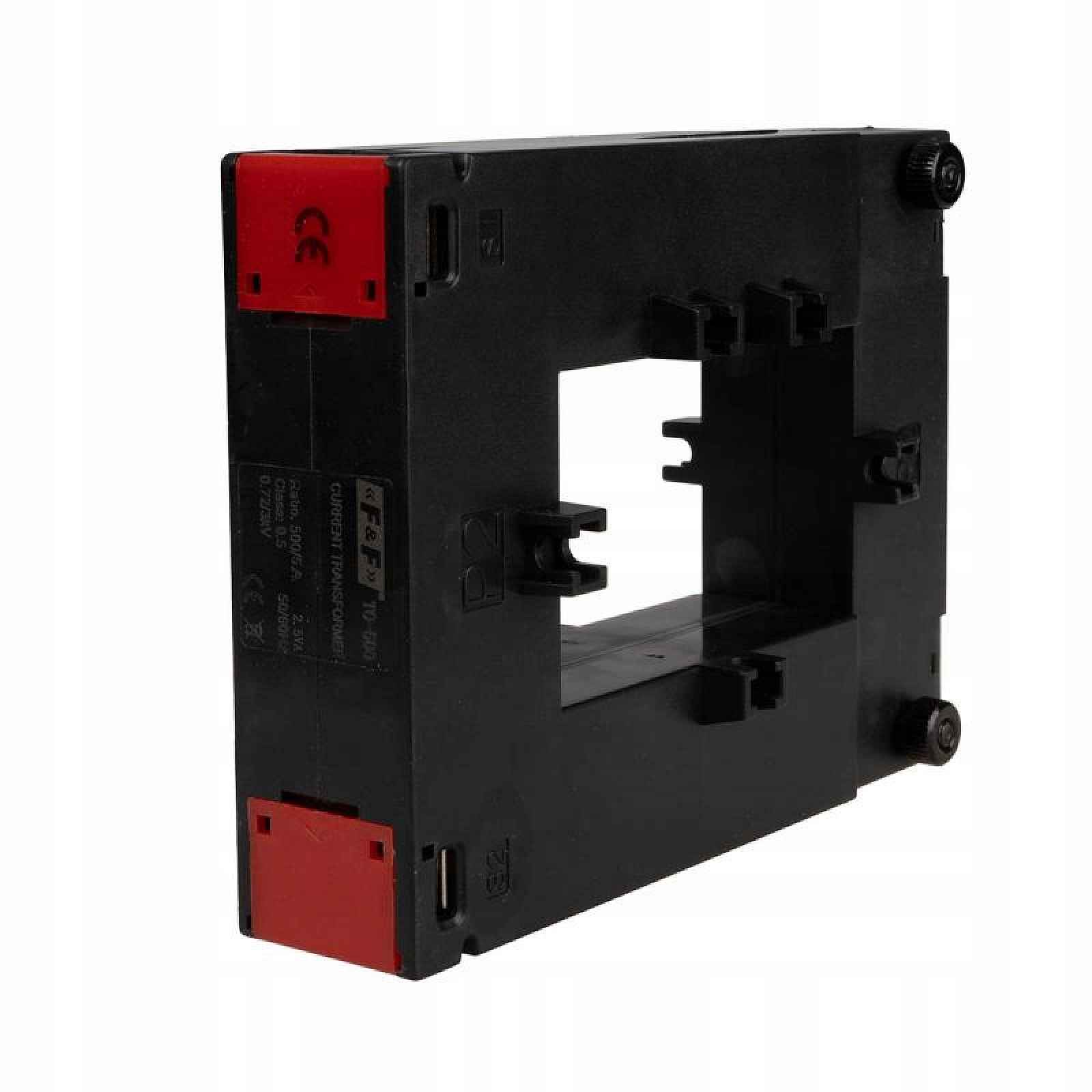

Proudový transformátor s otevíracím jádrem 500-5A kl.0,5

Proudový transformátor s otevíratelným jádrem 500-5A, tř. 0,5Popis produktu Jednofázový S otevíratelným jádrem. Převod 500/5. Výkon 2,5 VA. Proudový transformátor slouží k proporcionální změně velkých proudů na nižší hodnoty, které jsou vhodné pro rozsahy měřicích a kontrolních zařízení. Funkce Vodič s měřeným proudem prochází hlavním otvor transformátoru (P1/P2), což odpovídá jednomu závitu primárního vinutí. Svorky sekundárního vinutí S1 a S2 jsou připojeny ke svorkám měřicího obvodu kontrolního nebo měřicího zařízení. Poměr proudů v obou vinutích je konstantní a nazývá se proudový převod: IPn/ISn=N, kde IPn - jmenovitý primární proud; ISn - jmenovitý sekundární proud; N - hodnota převodu. Z hodnoty proudu protékajícího sekundárním vinutím lze určit hodnotu proudu protékajícího primárním vinutím: ISm*N=IPm, kde ISm - měřený primární proud; IPm - měřený sekundární proud. Pozor! Doporučuje se připojit sekundární obvod vodičem o průměru nejméně 2,5 mm2. Doporučuje se uzemnit svorku S2. Je zakázáno odpojovat sekundární obvod během provozu transformátoru (hrozí nebezpečí vysokého napětí, které může způsobit úraz elektrickým proudem nebo poškození zařízení). Technické údaje: Typ: jednofázový Konstrukce: s otevíratelným jádrem Převod lp/ls: 500/5 Třída: 0,5 Výkon [VA]: 2,5 VA Frekvence: 50÷60 Hz Maximální provozní napětí: 0,66 kV AC Č. normy: IEC 60044-1 Jmenovitý sekundární proud Is: 5 A Izolační napětí: 3 kV/1 min. Hmotnost: 0,9 kg Bezpečnostní faktor FS: ˂ 5 Připojení S1/S2: šroubové svorky 4 mm2 Utahovací moment: 0,5 Nm Provozní teplota: -15 ÷ 50°C Montážní poloha: vertikální/horizontální Montáž: tabule Stupeň krytí: IP20
