Proudový spínač je elektrické ochranné zařízení, které odpojí obvod, když zjistí, že elektrický proud vycházející z něj není roven proudu ovlivňujícímu. Slouží k ochraně lidí před úrazem elektrickým proudem při nepřímém i přímém dotyku a omezuje také následky poškození zařízení, včetně možnosti vzniku požáru. Celý popis ↓
Parametry
| Značka: | Hager |

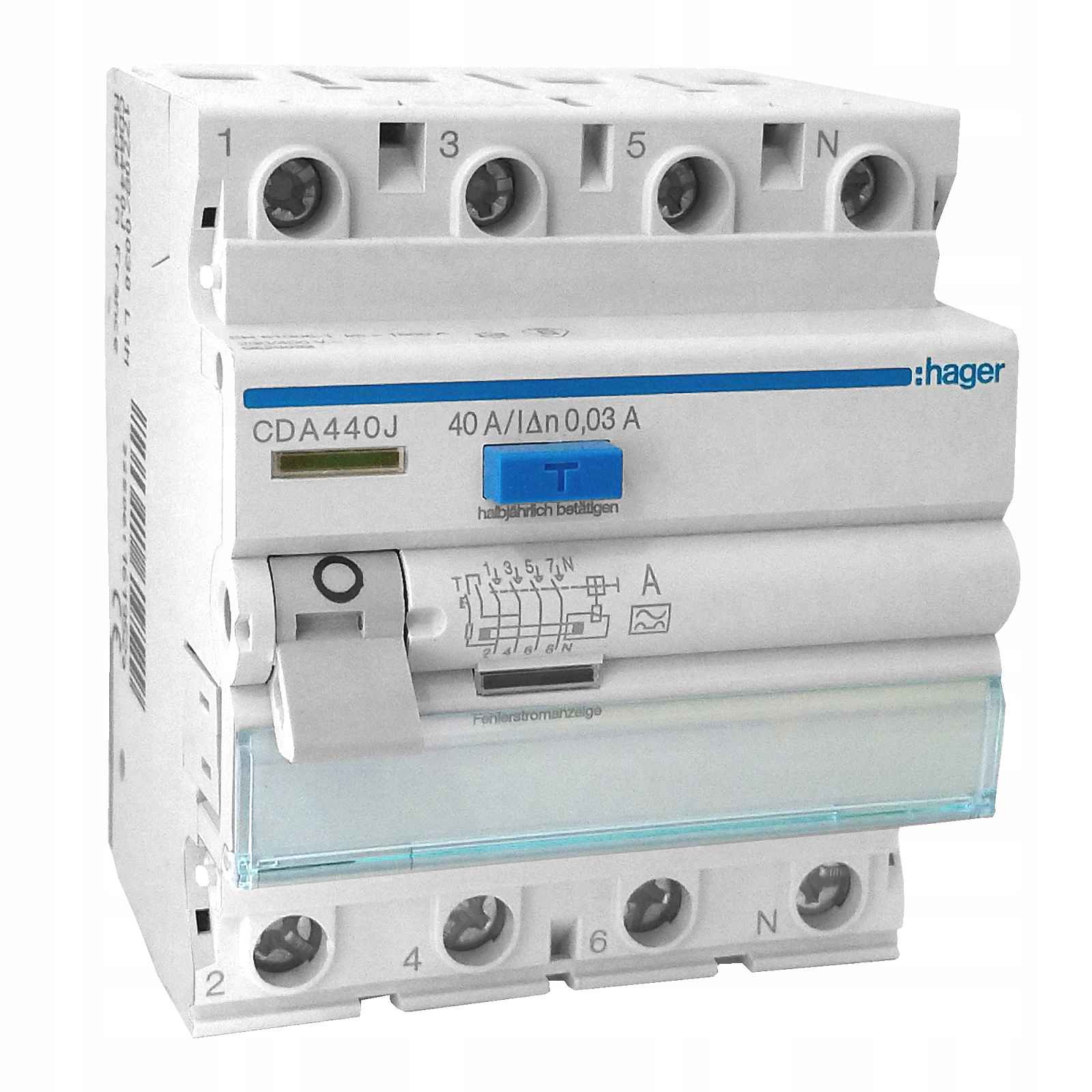

Popis Proudový chránič Hager CDA440J
- PROUDOVÝ A DIFERENCIÁLNÍ SPÍNAČ CDA440J
- HAGER 4P TYP A 3P+N 40A 30mA 6kA A
- Obecná charakteristika
- Vysoká a střední citlivost, sinusové proudy (sinusový střídavý proud) a pulzní proudy
- Jmenovité spínací napětí: 230/400 V AC – dvoupólový vypínač, 400 V AC čtyřpólový vypínač,
- diferenciální provozní proud 30 mA,
- jmenovitá schopnost zapínání a vypínání (Im): 1500A,
- jmenovitý zkratový proud (Inc): hodnota závisí na jmenovitém proudu zkratové ochrany, chránící proudový jistič,
- optický indikátor provozu (otevření/zavření vypínače a fungování vypínače v důsledku diferenciálního proudu),
- široká škála příslušenství,
- možnost připojení pomocí vertikálních hřebenových lišt (4pólové spínače) a horizontálních,
Zobrazit celý popis
| klecové svorky | drát do 25 mm², lanko do 16 mm², |
| stupeň ochrany | IP2X pro svorky, IP40 pro fotoaparát zabudovaný v rozvaděči. |
Technické údaje:Barva produktu: bíláBarva RAL: 9001Obchodní označení: CDA440JTyp: diferenciální proudové spínačePočet pólů: 4PKonfigurace pólů: 3P + NPoloha neutrálního pólu: na pravé straněPočet modulů 18 mm: 4Provedení (typ vypínače): A (sinusový a impulsní proud)Jmenovitý proud: 40 ADiferenciální jmenovitý proud IΔn: 30 mAJmenovité připojovací napětí Ue (AC): 230/400 VJmenovitá frekvence: 50 HzJmenovité rázové napětí Uimp: 4 kVJmenovité izolační napětí Ui: 500 VMax. ztráta výkonu pro jmenovitý proud: 6,5 WElektrická odolnost (počet cyklů): 2000Mechanická odolnost (počet cyklů): 4000Způsob připojení: klecové závitové svorky, hřebenová lišta (zespodu)Max. průřez připojovacích vodičů: 16 mm² (lanko), 25 mm² (drát)Pracovní teplota: -25 °C ÷ +40°CRozměry (šířka. × výška × hl. ): 70×83×70 mmCertifikáty: CENormy: IEC/EN 61008-1INFORMACE O VÝROBCI:
