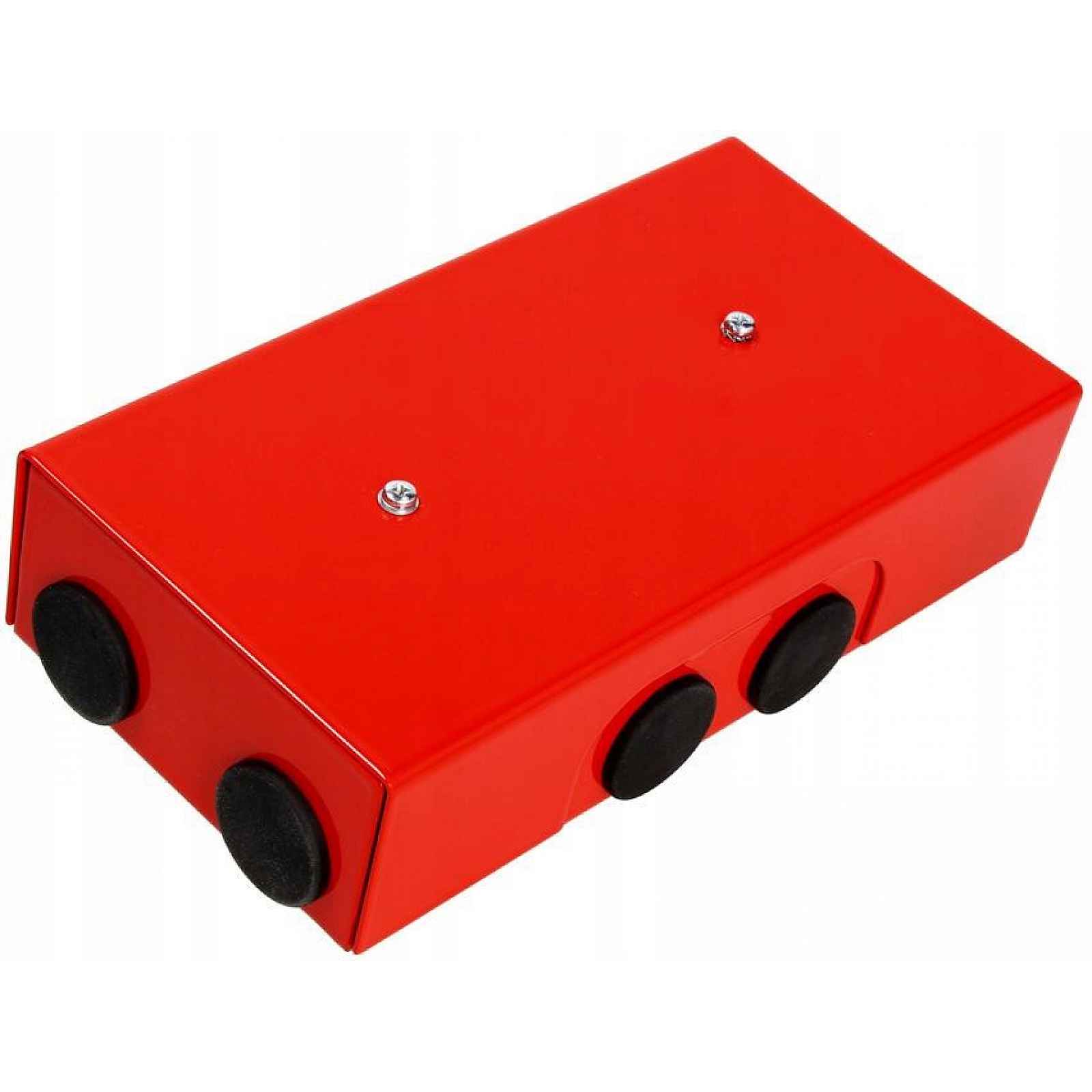

Protipožární instalační krabice PIP-5AN rozbočovací 5x4 mm² Vysoce kvalitní, certifikovaná instalační krabice pro použití při připojování napájecích kabelů a synchronizačních pohonů odkouřovacích klapek. PIP-5AN umožňuje rozvětvení pětižilových vodičů o maximálním průřezu 4 mm² a proudové zatížitelnosti 16 A. Jedna elektroinstalační krabice použitá v systému odkouření umožňuje připojení tří nezávislých pohonů (tři klapky s jedním pohonem) nebo jedné odkouřovací klapky se dvěma pohony a modulem konce linky. Elektroinstalační Krabice PIP-5AN má dokumenty vydané CNBOP-PIB: národní certifikát stálosti užitných vlastností č. 063-UWB-0194 národní technické posouzení č.. CNBOP-PIB-KOT-2019/0113-3704, 2. vydání Hlavní výhody: Testováno CNBOP-PIB Pro použití v systémech požární signalizace Má požární odolnost E90 (třída zachování funkce odpovídá 90 minutovému zajištění napájení nebo ovládání v podmínkách požáru) Keramické kostky jsou uspořádány ve patrové poloze Možnost použití ohnivzdorných vodičů s větším průřezem Kompatibilní s kabely typu: HDGS, NHXH, N2XH, YnTKSY, YnTKSYekw, HTKSH, HTKSHekw, BiTflame apod. Určeno pro připojení napájecích kabelů a synchronizačních pohonů kouřových klapek Popis konstrukce: Instalační krabice PIP-5AN pro požární systémy je vyrobena z plechu pokrytého červenou práškovou barvou. Na zadní straně jsou dva otvory pro upevnění pomocí kovových kolíků na strop nebo stěnu. Uvnitř pouzdra jsou keramické kostky uspořádané patrově pro maximální zjednodušení připojení kabelů. Mezi kostkami (pod kovovými kryty) je ohnivzdorné spojení. Propojovací kabely lze dovnitř plechovky zavádět jak přes průchody na straně podkladu, tak i přes průchodky umístěné v bočních stěnách plechovky. Maximální průměr kabelu, který lze zasunout do plechovky, je 16 mm.Specifikace: Napájecí napětí: max. 400 V AC Bezpečnostní pojistka: ne Rozsah proudu: max. 16 A Maximální průměr instalačního kabelu: Ø 16 mm Maximální průřez vodiče: 4 mm² Stupeň ochrany: IP20 Rozměry bez průchodek: 174 x 91 x 47 mm Hmotnost: 739 g Schéma připojení: na fotografii vedle Polský výrobce - W2 W2 je polská společnost, která vznikla v roce 1999 s 100% podílem polského kapitálu a specializuje se na řešení v oblasti profesionální elektroniky. Rozsah činnosti firmy zahrnuje: projektování, výrobu, servis a prodej. Posláním podniku je neustále vytvářet vysoce kvalitní, inovativní signalizátory a zařízení pro zajištění bezpečnosti lidí a objektů.Schéma výběru plechovek PIP-AN s certifikátem a národním technickým posouzením ČNBOP-PIB:
