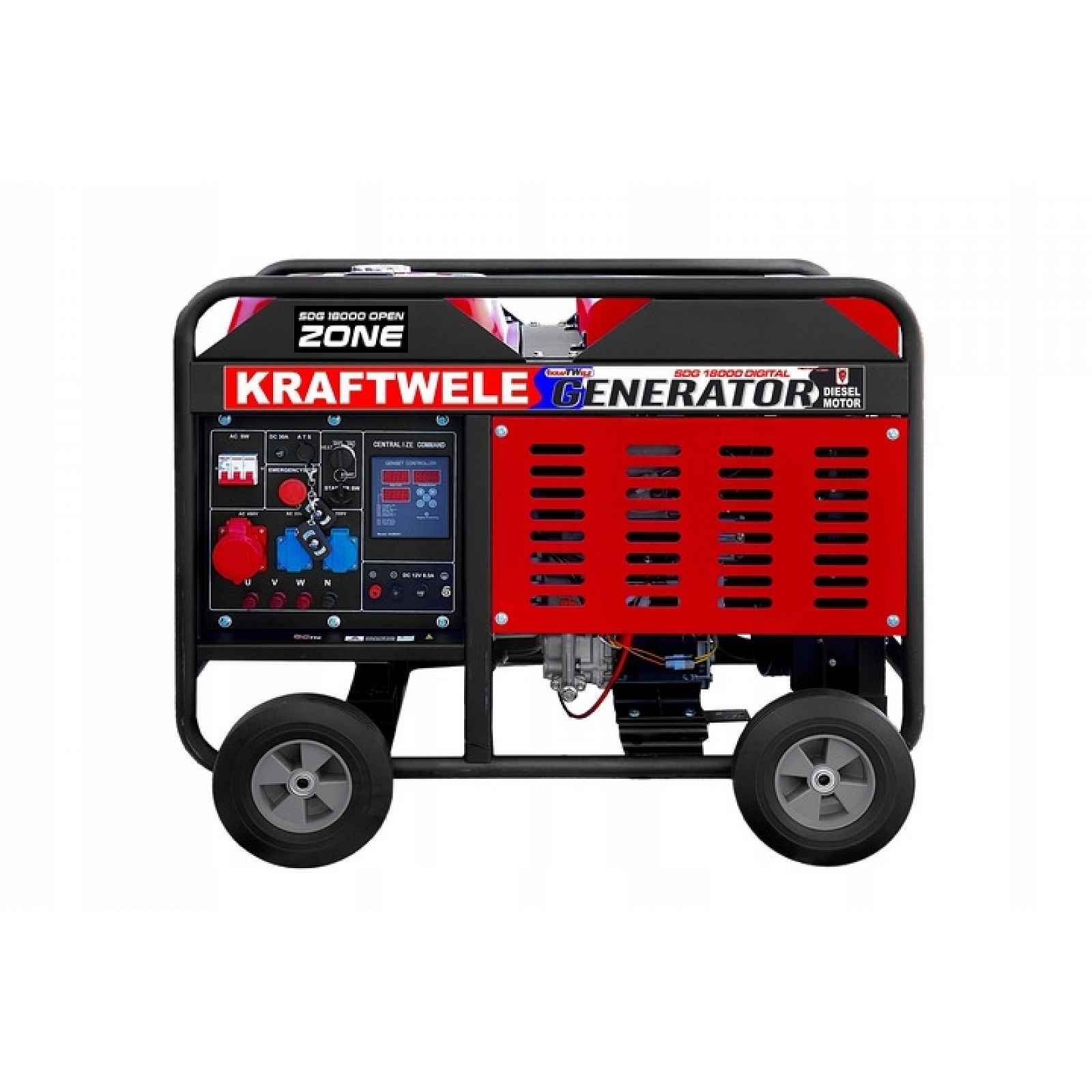

KRAFTWELE SDG18000 OPEN ZONE + ATS – třífázový dieselový agregát o výkonu 18 kVA
KRAFTWELE SDG18000 OPEN ZONE je profesionální generátor určený pro napájení strojů, elektrického nářadí, čerpadel, kompresorů, dílenských zařízení a instalací vyžadujících nezávislý zdroj energie. Nominální výkon 16 kVA / 12,8 kW a maximální výkon 18 kVA / 14,4 kW umožňují použití zařízení ve stavebnictví, zemědělství, průmyslu, službách a při práci mimo stálou energetickou síť.
Agregát produkuje napětí 230/400 V při frekvenci 50 Hz, takže může napájet jak jednofázové přijímače, tak třífázová zařízení. Konstrukce OPEN ZONE zajišťuje snadný přístup k motoru, chladicímu systému, generátoru a prvkům vyžadujícím pravidelnou kontrolu a obsluhu.
Dvouválcový dieselový motor chlazený kapalinou
Srdcem agregátu je dvouválcový vznětový motor SDG TWIN-V/EV80 o výkonu 25 koní, pracující rychlostí 3000 ot./min. /min. Jednotka je napájena naftou a je vybavena vstřikovacím systémem a elektrickým startováním.
Chlazení kapalinou zajišťuje efektivní odvod tepla při práci pod zatížením. Plný oběh chladicí kapaliny pomáhá udržovat správnou teplotu pohonné jednotky během mnohahodinového používání agregátu.
Motor je vybaven:
dva válce,výkon 25 koní,rychlost otáčení 3000 ot. /min,vstřikovací systém,kapalinové chlazení,elektrický start,ochrana tlaku oleje,elektrická instalace 12 V
Nominální výkon 16 kVA a maximální výkon 18 kVA
KRAFTWELE SDG18000 OPEN ZONE dosahuje:
nominální výkon 16 kVA / 12,8 kWmaximální výkon 18 kVA / 14,4 kWvýstupní napětí 230/400 Vfrekvence 50 Hz.
Nominální výkon je určen pro pravidelný provoz zařízení. Maximální výkon představuje rezervu využívanou při krátkodobém zvýšení spotřeby energie, například při startování elektrických motorů, čerpadel, kompresorů a strojů se zvýšeným startovacím proudem.
Při výběru agregátu je třeba vzít v úvahu výkon všech připojených přijímačů, jejich startovací proudy, způsob rozložení zátěže mezi fázemi a odpovídající výkonovou rezervu.
Automatická stabilizace napětí AVR
Agregát je vybaven automatickým regulátorem napětí AVR, který kontroluje výstupní napětí a koriguje jeho hodnotu při změnách zatížení. Systém zajišťuje stabilní podmínky pro práci strojů, elektrického nářadí, čerpadel, dílenských zařízení a technických instalací.
AVR reaguje na měnící se spotřebu energie a omezuje kolísání napětí vznikající při připojování nebo odpojování přijímačů. Systém spolupracuje se systémem samokontroly agregátu a elektrickými ochranami.
Digitální ovládací panel
KRAFTWELE SDG18000 OPEN ZONE má přehledný digitální panel, který umožňuje ovládání agregátu a kontrolu nejdůležitějších elektrických parametrů. Všechny základní ovládací a připojovací prvky byly umístěny na jednom místě, což usnadňuje spuštění zařízení a připojení přijímačů.
Panel obsahuje:
zapalování zařízení,digitální displej,hlavní zabezpečení,pomocné zabezpečení,nouzový vypínač,uzemňovací svorka,zásuvky 230 V a 400 V,výstup 12 V,přípojná lišta pro napájení 400 V.
Před připojením přijímačů je třeba spustit agregát a počkat na stabilizaci provozu motoru. Zařízení by mělo být zapínáno postupně s přihlédnutím k jejich jmenovitému výkonu a startovacím proudům.
Zásuvky 230 V, 400 V a výstup 12 V
Připojovací panel umožňuje přímé napájení jednofázových i třífázových přijímačů. Agregát je vybaven:
2 × zásuvka 230 V / 16 A1 × zásuvka 400 V / 32 A1 × výstup 12 V / 8,3 A s funkcí usměrňovačepříkonová lišta 400 Vuzemňovací svorka,hlavní vypínač,pomocné zabezpečení
Zásuvky 230 V umožňují připojení elektrického nářadí, osvětlení, dílenského vybavení a dalších jednofázových přijímačů. Zásuvka 400 V je určena pro napájení třífázových zařízení, jako jsou vybrané čerpadla, kompresory, stavební stroje a dílenské vybavení.
Přívodní lišta umožňuje profesionální propojení agregátu s rozvaděčem nebo přijímací instalací. Výběr kabelů, zabezpečení, uzemnění a způsob přepínání mezi sítí a agregátem by měl být svěřen osobě s odpovídající elektrickou kvalifikací.
Otevřená konstrukce OPEN ZONE
Model SDG18000 OPEN ZONE je zabudován do pevného rámu vyrobeného z ocelového trubkového profilu. Konstrukce chrání hlavní komponenty před náhodnými nárazy a zároveň zajišťuje volný servisní přístup k motoru, generátoru a chladicímu systému.
Generátorová jednotka byla umístěna na prvcích omezujících přenos vibrací na konstrukci. Řešení zlepšuje stabilitu zařízení během provozu a snižuje zatížení působící na
