Pokojový Termostat Pro Podlahové Vytápění, Topná Fólie 16A 3600W

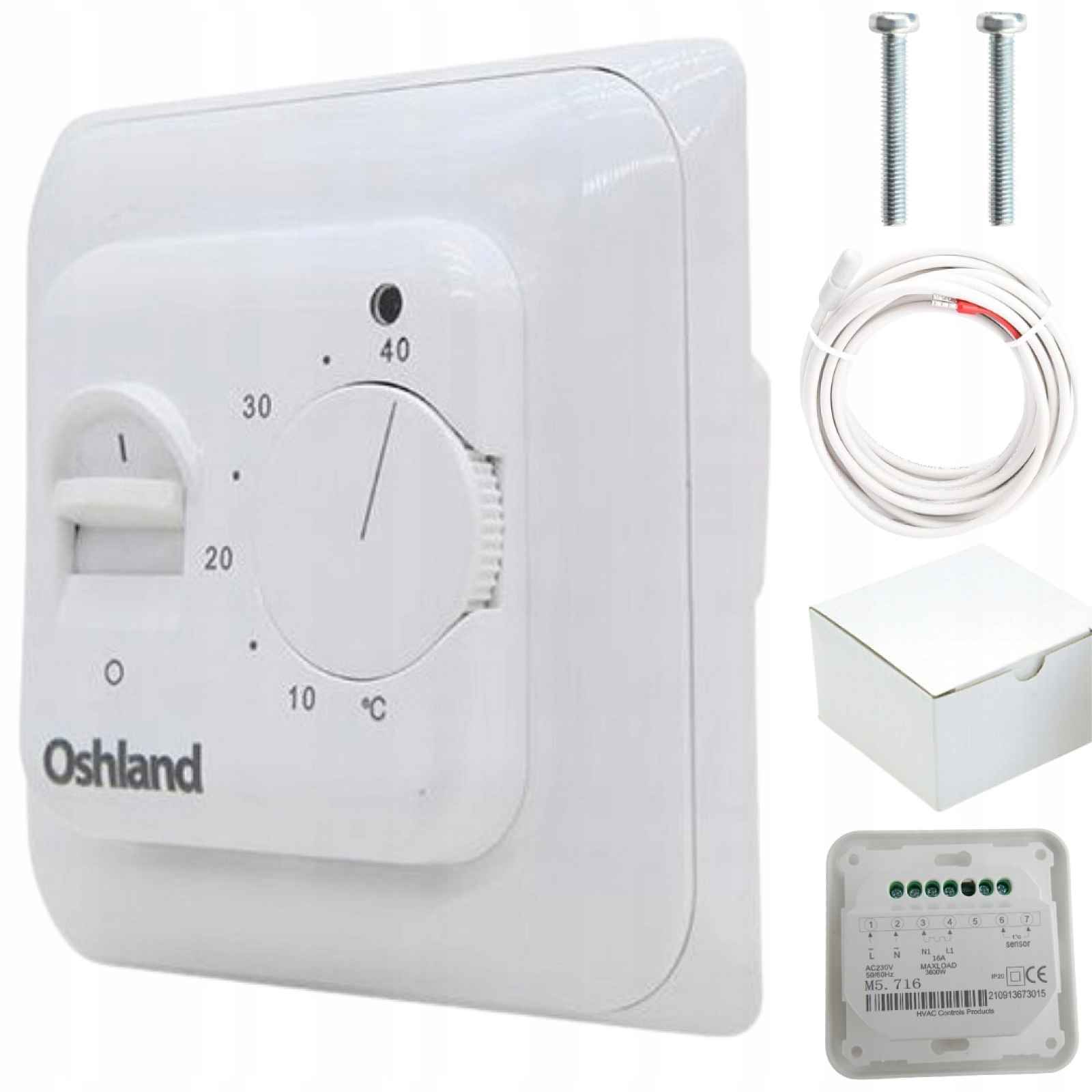

Pokojový termostatRegulátor topení16A teplotní senzorSpolečnosti OSHLANDOBSAH SADY1 ks Termostat barva BÍLÁ1 ks podlahový snímač teploty 3 m1 ks návod2 ks montážní šroubkyOriginální baleníAPLIKACEPodlahové vytápění topnou fólií,Topné kabely,Topné rohože,Různé typy radiátorů,Elektrická zařízení s napětím 230 V ovládaná zapnutím/vypnutímSPECIFIKACEOvládání pomocí ergonomického knoflíkuRozsah regulace teploty: 5-40℃Ochranný faktor IP20,Výstup: max. 16 A, 3600 WNapájení: 220-240 V/AC, 50~60 HzSpecifikace montáže: pod omítku v kulaté instalační krabici ɸ60 mm,Dobře viditelná LED dioda signalizující režim vytápění,Přepínač napájení termostatu ON/OFFDélka vnějšího teplotního senzoru NTC: 3 m,NTC senzor sloužící k externímu ovládání teploty.REŽIM PROVOZUManuální nastavením teploty podlahy pomocí otočného knoflíku.PŘIPOJENÍ TERMOSTATU2 Modrý kabel – neutrální (N),1 Červený vodič – fázový (L),6/7 Senzorový senzor.ODPOR SENZORU VŮČI TEPLOTĚ5°C - 22070Ω,10°C - 17960Ω,20°C - 12091Ω,30°C - 8312Ω,40°C - 5827Ω.Montáž externího senzoru:Pouzdro je třeba umístit pod podlahu s vloženým vnějším senzorem, jehož špičku je třeba zesílit a umístit na horní část vrstvy betonu. V případě potřeby lze kabel senzoru prodloužit až na 50 m jinými kabely. Pokud je vícežilový kabel používán jako prodlužovací kabel, nepoužívejte k napájení žádné další jádro kabelu (např. napájení topného kabelu), aby se zabránilo rušení napěťového signálu termostatu. Pokud je v prodlouženém kabelu stíněný kabel, měl by být připojen ke svorce 7 a nikoli k uzemnění. Doporučuje se, aby prodlužovací kabel a pouzdro nebyly sdíleny s ostatními.Nastavení teploty:Výchozí nastavení rozsahu regulace teploty je +5/+40℃. LED dioda se zapne během ohřevu. Při prvním použití je nutné nastavit termostat na nejvyšší teplotu. Když se teplota místnosti nebo podlahy přiblíží k požadované teplotě, otočte knoflíkem zpět do bodu, kde dioda zhasne. Takovou konfiguraci zařízení lze provést znovu o jeden nebo dva dny později, pokud to bude nutné.Kalibrace teploty:Když teplota v místnosti dosáhne nastaveného stavu, lze termostat kalibrovat tak, aby odečet teploty byl stejný jako skutečná teplota v místnosti. Postup kalibrace:a) Změřte teplotu v místnosti teploměrem;b) Odstraňte knoflík;C) Otočte regulátor D (zobrazený na obrázku). 2) dokud LED dioda nezhasne;d) Namontujte knoflík a počkejte, dokud nebude odečtení teploty stejné jako teplota
