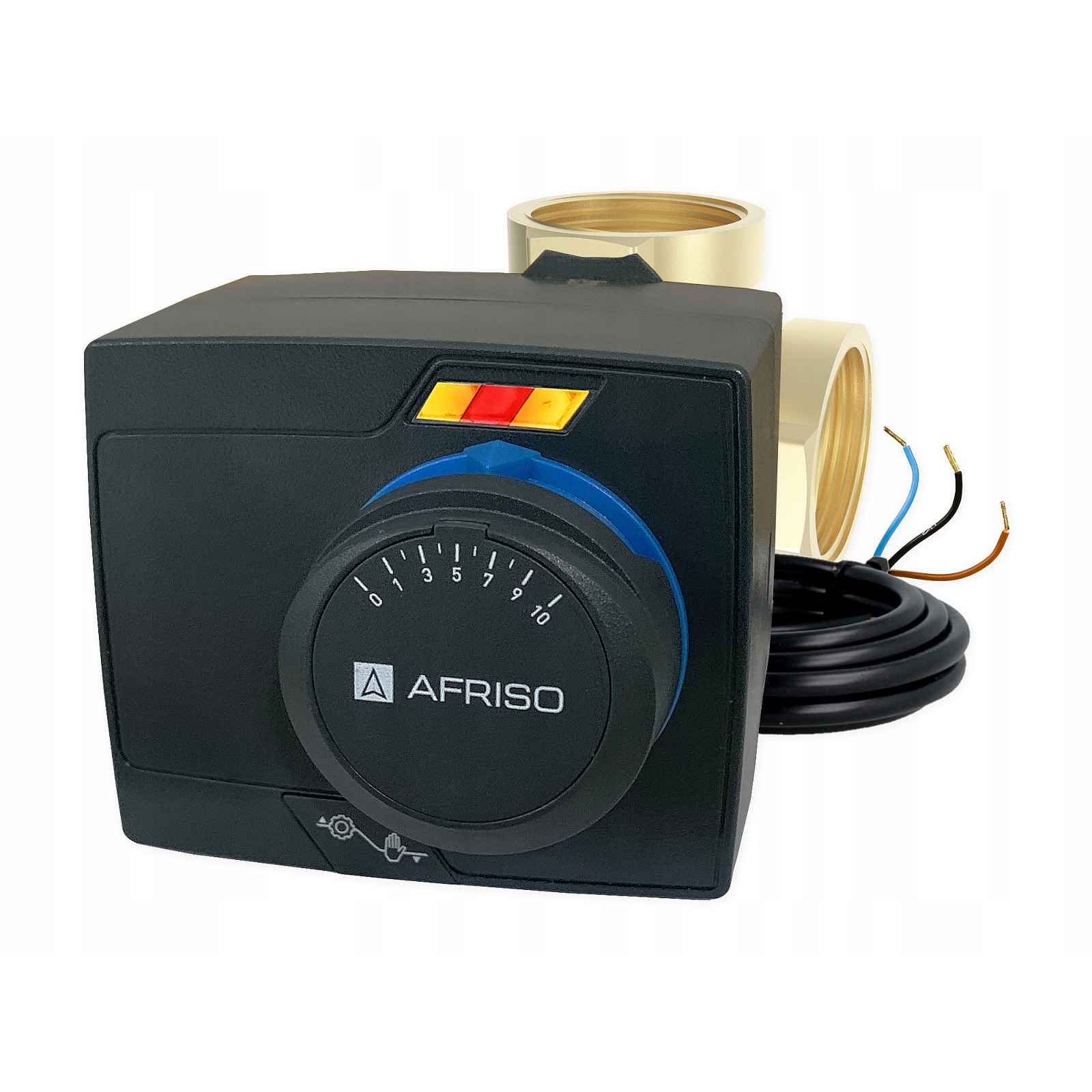

Pohon Afriso Arm 343 3CESTNÝ Ventil 1 Palec
Regulační sada3cestný otočný směšovací ventil DIAMOND DN25, Rp1"Elektrický pohon 3-bod 230V ARM 343 ProClick AfrisoMontážní sada pohonu ARM pro ventilRegulační sady nacházejí široké použití v různých typech topných, klimatizačních a dalších instalací, kde se používají nejoblíbenější 3bodové… Celý popis ↓
Popis Pohon Afriso Arm 343 3CESTNÝ Ventil 1 Palec
ovladače.Technické údaje pohonu:napájecí napětí: 230 V ACdoba otáčení o 90°: 120 sekundtočivý moment: 6 Nmtyp ovládání: 3-bodovéSady se skládají z mosazného 3-cestného otočného směšovacího ventilu, montážní sady a nejoblíbenějšího elektrického pohonu ARM 343 nové generace (230 V AC, 3-bodový, doba otáčení 120 s, točivý moment 6 Nm).Ventil a pohon jsou vzájemně namontovány na západku v inovativním systému ProClick.Servopohon montujeme nasunutím na ventil s adaptérem ve vhodné poloze pro nás.
Zobrazit celý popis
Vysunutí pohonu z ventilu je možné po stisknutí a podržení uvolňovacího tlačítka uzamykacího mechanismu.1. LED diody - Pomocí čitelných LED diod signalizuje aktuátor svůj směr otáčení, což umožňuje rychlou diagnostiku jeho provozu.2. Pohodlný knoflík - Velký knoflík s jasným indikátorem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu.3. Tlačítko provozního režimu - Jednoduché tlačítko umožňuje změnit provozní režim pohonu z automatického na manuální.4. Kabel s odnímatelnou zástrčkou - Ovládací kabel je připojen k krytu pohonu zástrčkou. To usnadňuje montáž samotného pohonu a provádění elektrických spojůTechnické údaje ventilu:Průměr připojení: 1''Tělo: mosaz Cw617N.Míchadlo: mosaz Cw617N.Úhel natočení: 90°C.Maximální provozní tlak: 10 bar.Točivý moment : 5Nm.Médium: voda nebo roztok glykolu až 50%.Kvs: 12Rozměry ventilu:Rozměr H: 71,5 mmRozměr H1: 39 mmRozměr H2: 28 mmRozměr L: 115 mmPříklady montážních schémat:
