Alcadrain - Podomítkový systém Alcadrain pro suchou montáž (zejména pro renovaci bytových jader) AM102/1120 (AM102/1120)

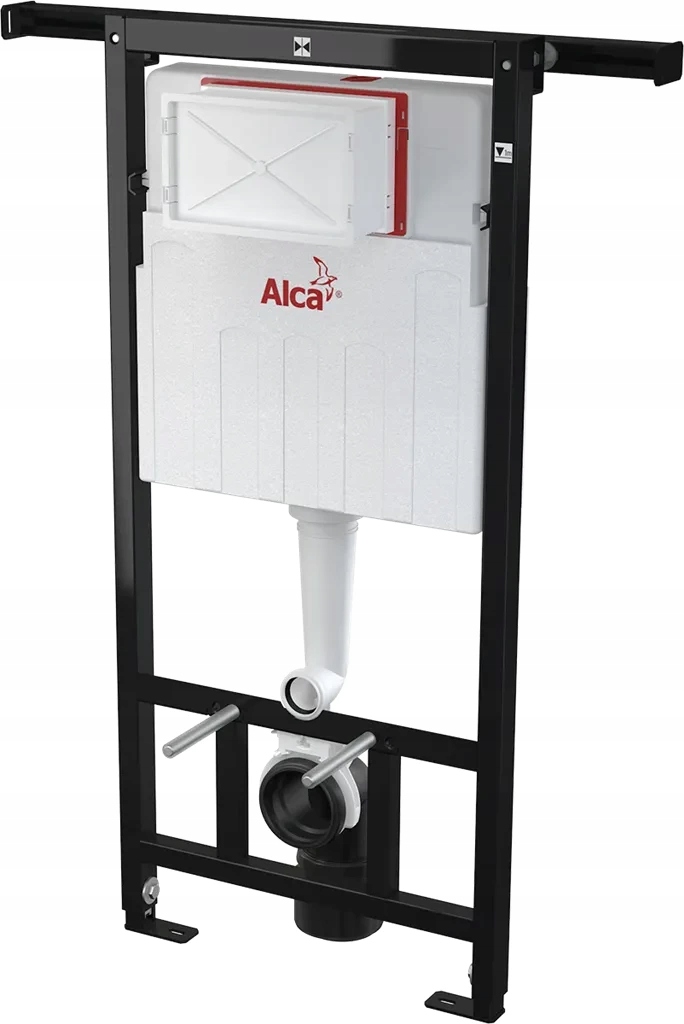

Jádrový modul Alcaplast AM102/1120 pro 1,2 m vysokou suchou montáž s vložkou pro tablet P169
Tento modernizovaný instalační systém přepážek ALCA, s kódovým označením AM102/1120 Core Module, nahrazuje řadu A102/1200 Core Module. Instalace těchto systémů je nyní rychlejší a vyžaduje pouze jeden klíč.
Nyní obsahuje rámeček P169 pro vložení tabletu
Použití:
Pro závěsné toalety
Pro renovaci bytových jader
Pro instalaci mezi dvě stěny
Pro instalaci do dřevostaveb
Pro podlahy o tloušťce 0-200 mm
Pro instalaci závěsné toalety s roztečí přípojek 180 mm nebo 230 mm
standardy:
EN 14124,EN 14055
Technické parametry:
Připojení vody zezadu nebo shora montážními otvory: G1/2 "
Funkční rozsah tlaku vody: 0,05 - 0,8 MPa
Doporučený rozsah tlaku vody: 0,3 - 0,5 MPa
Velké splachování: 6 - 9 l
Malé splachování: 2,5 - 3,5 l
Standardní nastavení pro velké splachování: 6 l
Standardní nastavení pro malé splachování: 3 l
Hygienická rezerva: 3 l
Objem nádržky na vodu: 9 l
Zkouška zatížení: 400 kg
Vlastnosti:
Nastavitelné kotevní výložníky s brzdou v rozsahu 0-200 mm
Viditelné označení vyrovnání a středové čáry
Posuvný mechanismus držáku odpadu v osmi polohách od 0-93 mm
Rohový ventil s možností napojení na potrubní systém Mepla
Přenos zatížení na boční stěny pomocí rozpěrného nosníku nastavitelného v rozsahu 830-1200 mm
Instalovaný systém je pokryt sádrokartonem a nejsou nutné žádné další výztužné nebo kotevní prvky.
Polystyrenová izolace zabraňuje vzniku rosy na povrchu nádrže a tlumí přenos vibrací z nádrže na konstrukci budovy
Připojení držáku s průchodem DG1/2" pro bidetová sedátka a sprchy
Dvojité splachování nezávisle nastavitelné s hygienickou rezervou
Možnost vestavěného zpožděného nebo senzorového splachování
Kompatibilní se všemi ovládacími tlačítky Alcaplast
Splachovač je vyroben v jednom kuse, což zaručuje 100% těsnost
Přívod vody zezadu/shora
Servis bez použití nářadí
Kryt servisního otvoru zjednodušuje instalaci a zabraňuje pronikání vlhkosti a nečistot
Montážní hloubka nastavitelná v rozmezí 20-95 mm
Konstrukční hloubka 125 mm
Materiál nosné konstrukce: kov s práškovým nástřikem
Rozsah dodávky:
Nádrž s plnicím a vyprazdňovacím hrdlem
Samonosný rám s rozpěrným nosníkem pro ukotvení mezi stěny 830-1200 mm
Připojení vody 1/2" s integrovaným úhlovým ventilem Schell 1/2"-3/8"
Upevňovací sada: šroub o průměru 8×60 - 4 ks, hmoždinka o průměru 12 - 4 ks
Šroub mechanismu 2 ks
Upevňovací sada pro upevnění záchodové mísy: závitová tyč M12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matice - 2 ks, ochrana závitu - 2 ks
Odtokové koleno HT 90/90 polyethylen, PE-HD
Redukce odpadních vod HT 90/110 polyethylen, PE+HD
Těsnění vstupu, polypropylenová tlumivka, obalová vložka
Těsnění odtoku, polypropylen, kabelová tlumivka polypropylen, těsnění kabelové tlumivky
Sada montážních krytek pro ochranu připojovacích otvorů při instalaci systému
Dvoudílný kryt servisního otvoru, snadno se ořezává
