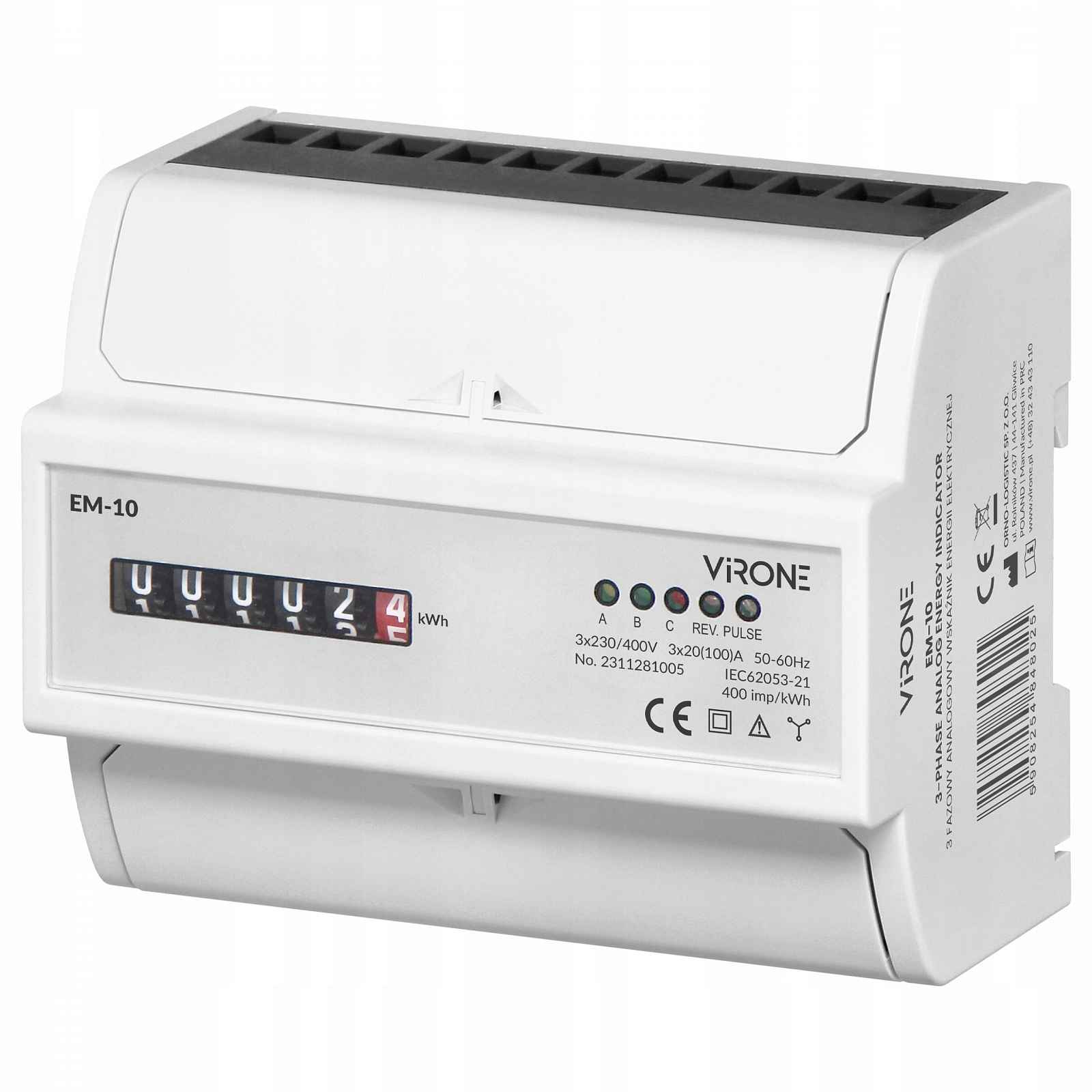

Počítadlo Virone 230 V IP41 100 A
3-fázový analogový indikátor spotřeby elektrické energie, 100A, 7 modulů, DIN TH-35 mm Virone EM-10 Indikátor je přizpůsobený pro jmenovité napětí 3x230/400V AC a maximální proud až 3x100 A. Vlastní spotřeba 6W/30VA má vliv na energetickou úspornost instalace. Spotřeba energie ve fázi je signalizována blikáním LED diody. Počet impulzů se přepočítává na odebranou energii a její hodnota se indikuje pomocí mechanického displeje. Navíc je indikátor vybaven impulsním výstupem typu S0. Solidní pouzdro a stupeň krytí IP51 zaručují vysokou odolnost proti prachu. Shoda s mezinárodním standardem IEC 62052-11. Startovací proud – nejnižší hodnota zatěžovacího proudu, kterou počítadlo detekuje a zaznamenává. Minimální proud – nejnižší hodnota zatěžovacího proudu, kterou počítadlo zaznamenává podle normy. Základní proud – určuje hodnotu proudu, při které se procentuální chyba měření blíží nule. Maximální proud – to je maximální proud, kterým můžeme neustále zatěžovat elektroměr Sada obsahuje: 1 ks 3-fázový analogový indikátor spotřeby elektrické energie, 100A, 7 modulů, DIN TH-35 mm Určení: 3fázový analogový indikátor spotřeby elektrické energie je přesné měřicí zařízení pro sledování a zaznamenávání spotřeby činného výkonu v třífázových obvodech. Slouží k provádění indikací v metrických jednotkách (kWh), ale neslouží k provádění účtovacích měření. Přizpůsobeno pro montáž na 35 mm DIN lištu. Stavba: A – dioda energie fáze A B – dioda energie fáze B C – dioda energiefázového C REV – ukazatel směru energie PULSE – indikátor impulsního výstupu Technické údaje: Typ měřiče: Elektromechanický Napětí: 3x230/400 V~ Proud: 3x20(100)A Základní proud (lb): 20 A Jmenovitý proud (In): 100 A Maximální proud (Imax): 100 A Jmenovité napětí (Un) N-L: 220 AC V Jmenovité napětí (Un) L-L: 220 AC V Frekvenční rozsah: 50-60 Hz Příkon: 2W/10VA W Třída přesnosti: B Počet fází: Třífázové Model: Přímé měření Typ měřené energie: Aktivní výkon Vhodné pro: Příjem Počet tarifů počítadla: Jednotarifní Impulsní výstup: Elektrický Typ impulsního výstupu: S0 Počet impulsů: 400 Typ indikátoru: Analogový Způsob montáže: Adaptér na DIN lištu Šířka vyjádřená počtem modulů: 7 Počet pozic počítadla: 5+1 Stupeň ochrany (IP): IP51 Pracovní vlhkost: 95 % Vlhkost skladování: 85 % Pracovní teplota: -25 ~55 Teplota skladování: -30~65 Mezinárodní standard: IEC 62053-21 Displej: 5+1 Rozměry: Šířka: 123 mm Hloubka: 65 mm Výška: 100 mm Schéma připojení: 1/2 – vstup/výstup fáze Ia 3/4 – vstup/výstup fáze Ib 5/6 – vstup/výstup fáze Ic 7 – neutrální kabel 17/18 – připojení pulsního výstupu Způsob instalace: 1. Odpojte napájení rozvaděče. 2. Upevněte indikátor na standardní 35 mm DIN lištu. 3. Stiskněte svorku na DIN lištu. 4. Připojte proudový obvod podle schématu připojení (obr. 1). 5. Po připojení namontujte krytky přípojek.
