Pat-ipe adpater pro měření svodového proudu 1- a 3fázových zařízení Sonel

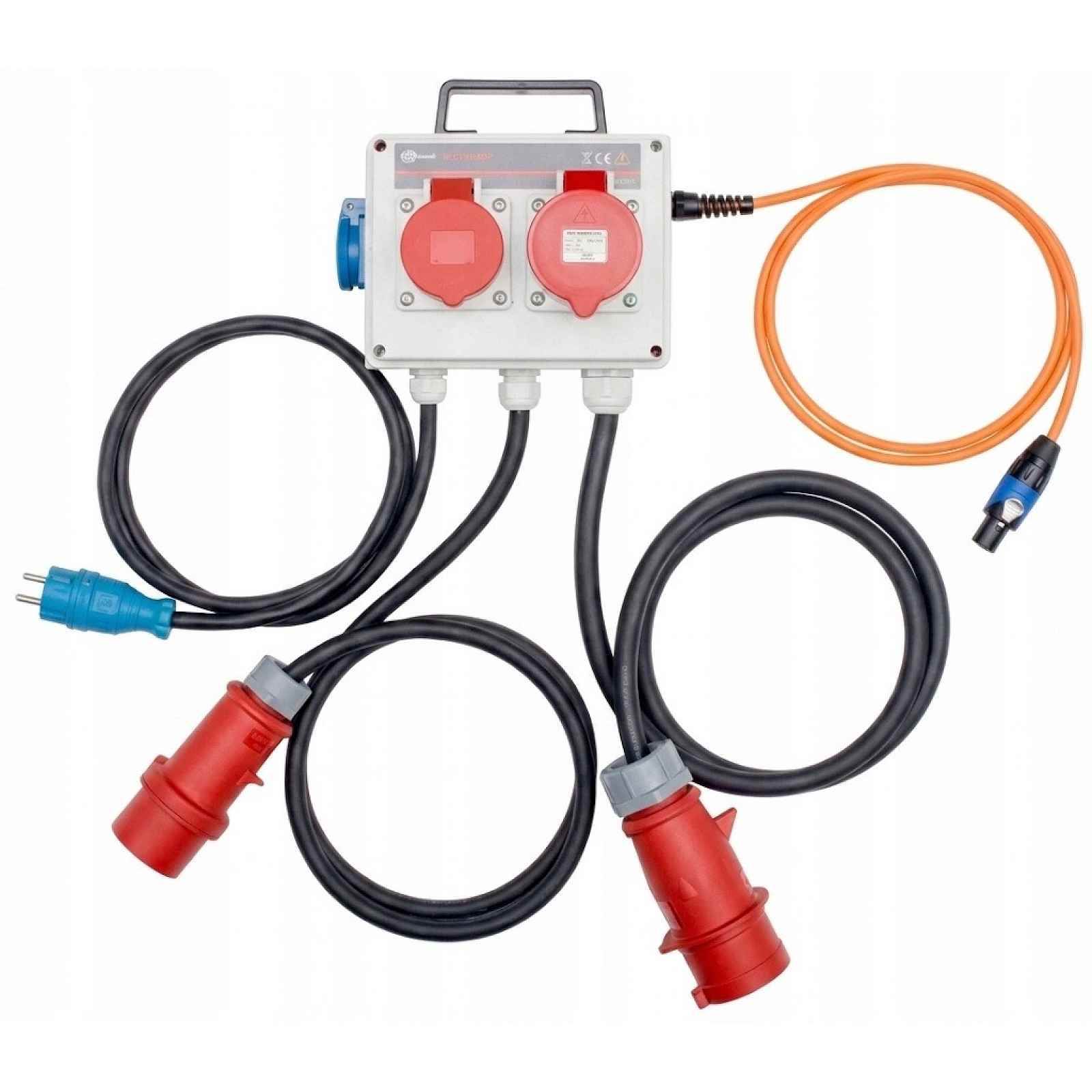

Adaptér PAT-IPE pro měření svodového proudu 1- a 3-fázových svařovacích zařízeníSonel WAADAPAT3FPE✔ Adaptér PAT 3F-PE pro testování svodových proudů – slouží ke kontrole svodového proudu primárního obvodu svařovacího stroje v situaci, kdy je napájen z jednofázové nebo třífázové sítě (16 A nebo 32 A).✔ Standard třífázových zásuvek je 16 A/3P+N+PE a 32 A/3P+N+PE.✔ Adaptér zkouší proud procházející přes PE linku testovaného zařízení. Díky použitému příslušenství lze testovat svodový proud v zařízeních odebírajících až 16 A v 1-fázovém napájecím systému a až 32 A v 3-fázovém systému.✔ Proud může unikat nejen do PE kabelu, ale také do jiných uzemněných prvků (např. trubka). Příkon unikající mimo PE kabel nelze v této měřicí funkci změřit.✔ Zkoušené zařízení musí být zapnuté.Sada obsahuje:➡ 1 ks PAT-IPE adaptér pro měření svodového prouduNávod k použitíAdaptér lze používat pouze ve spolupráci s přístrojem PAT-86 a PAT-96 pro měření svodového proudu přes PE kabel jednofázových a třífázových svařovacích strojů.Sada neobsahuje měřič PAT - 86 a PAT-96 součástí balení.Měření svodového proudu PE 1- a 3-fázových svařovacích zařízeníAdaptér může sloužit k pohodlné kontrole svodového proudu do PE kabelů jak ednofázových, tak třífázových zařízení napájených ze sítě 16 A a 32 A.V menu Svařovací zařízení vyberte tlačítko IP.V poli Metoda měření vyberte Adaptér. V poli Změnit polaritu vyberte ANO, pokud se má měření opakovat pro obrácenou polaritu nebo NE, pokud se měření provádí pouze pro jednu polarizaci.Zástrčku měřicího kabelu adaptéru připojte k zásuvce T1 měřiče PAT.Připojte síťovou zástrčku testovaného zařízení do příslušného měřicího konektoru adaptéru podle obrázku 1:OBRÁZEK 1:Měření proudu úniku zařízení napájeného z jednofázové sítěOBRÁZEK 2:Měření svodového proudu zařízení napájeného z třífázové sítě 16 AOBRÁZEK 3:Měření svodového proudu zařízení napájeného z třífázové sítě 32 APodrobnosti o nastavení parametrů jednotlivých měření naleznete v návodu k obsluze měřiče PAT.
