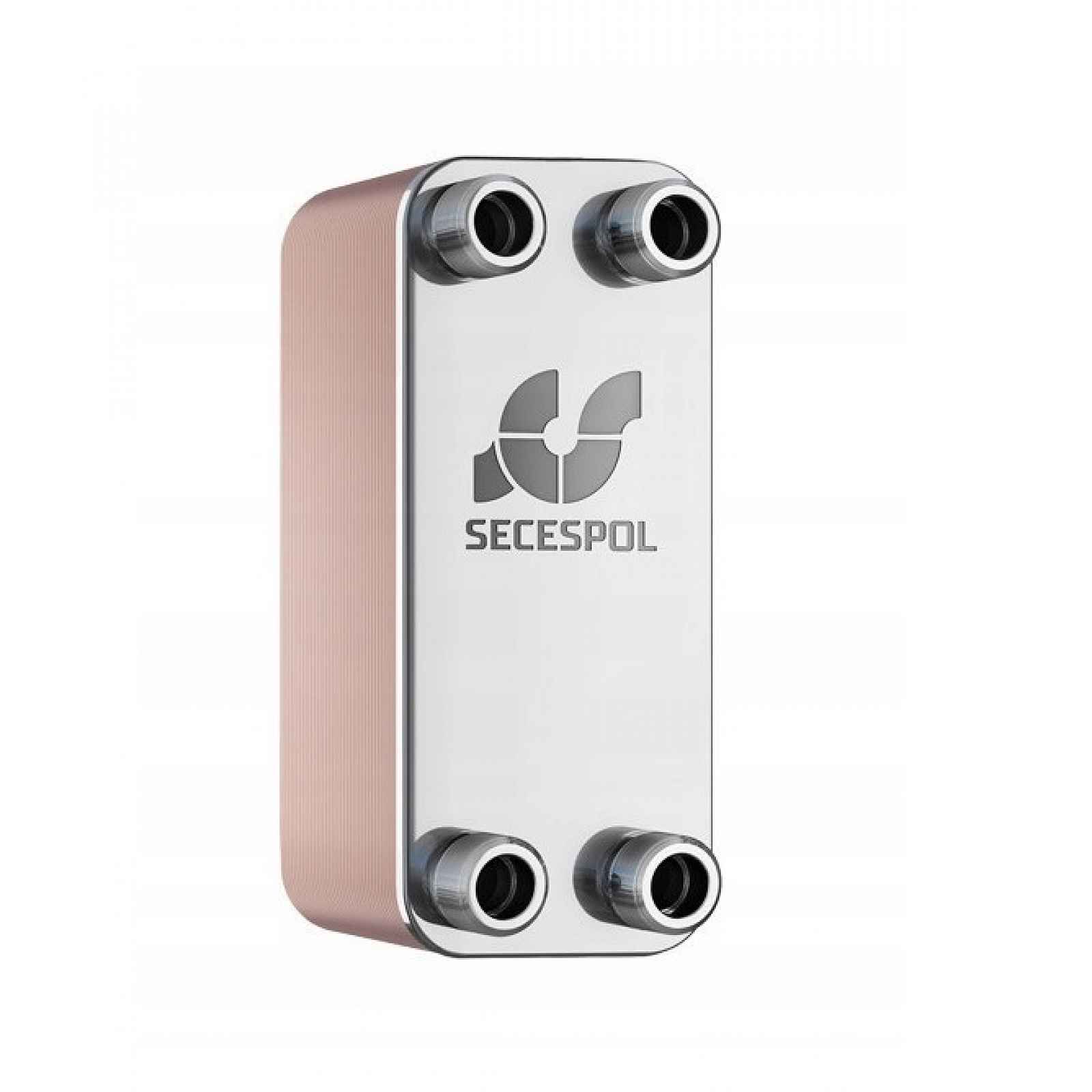

Pájený deskový výměník Lb 31-030 30 kW 1"

Pájecí deskový výměník LB 31-030 30kW 1"Výměník tepla LB31-30 DN 25 0203-0063 Výměníky L-line jsou pájené deskové výměníky mědí určené pro standardní topné nebo chladicí instalace typu kapalina-kapalina. Optimální tvarování průtokových kanálů zajišťuje kompromis mezi dosažením nízkých tlakových ztrát a vysokou účinností výměny tepla. Těsnost konstrukce a trvalé spojení desek zajišťuje proces pájení ve vakuové peci. Jedná se o osvědčené řešení v domácích topných instalacích, výměníkových stanicích, topných kotlích, krbech s vodním pláštěm. Pro každou velikost výměníku je možné zvolit různé velikosti přípojek a verzi dvouproudového výměníku, charakterizovanou vysokou účinností výměny tepla při náročnějších parametrech. U deskových výměníků tvoří plochu pro výměnu tepla vlnité desky z nerezové oceli spojené do balíku metodou tvrdého vakuového pájení (pájené deskové výměníky) nebo sešroubované s použitím těsnění a vnějších rámů (šroubované deskové výměníky). Průtok kapalin je směrován do každého druhého kanálu tvořeného topnými deskami.Technické údaje:Typ produktu: VÝMĚNÍKPočet desek: 30Max. pracovní tlak: 30 barMaximální teplota průtoku: 230 °CMateriál: Nerezová ocelVýkon: 33 kWModel: PájenýPřipojení primárního okruhu: Vnější závitPřipojení sekundárního okruhu: Vnější závitVelikost závitu primárního okruhu: 1 palecVelikost závitu sekundárního okruhu: 1 palec (25)Jmenovitý vnitřní průměr primárního okruhu: 1 palec (25)Maximální návrhový tlak: 30 barMinimální návrhový tlak: 0 barPočet přípojek: 4.0Spojení desek: Pájené mědíMaximální průtok: 1,44 m3/hTyp připojení: Vnější závitRozteč hrdel ve svislém směru: 232 mmRozteč hrdel ve vodorovném směru: 68 mmSchéma průtoku: jednoprůtokovéMinimální návrhová teplota: -195 °CVybavení tepelnou izolací: neVybavení držákem pro upevnění: neVybavení ocelovými spojkami pro svařování: neOznačení k nákresu:K1 - vstup topného médiaK2 - výstup ohřívaného médiaK3 - vstup ohřívaného médiaK4 - výstup topného média
