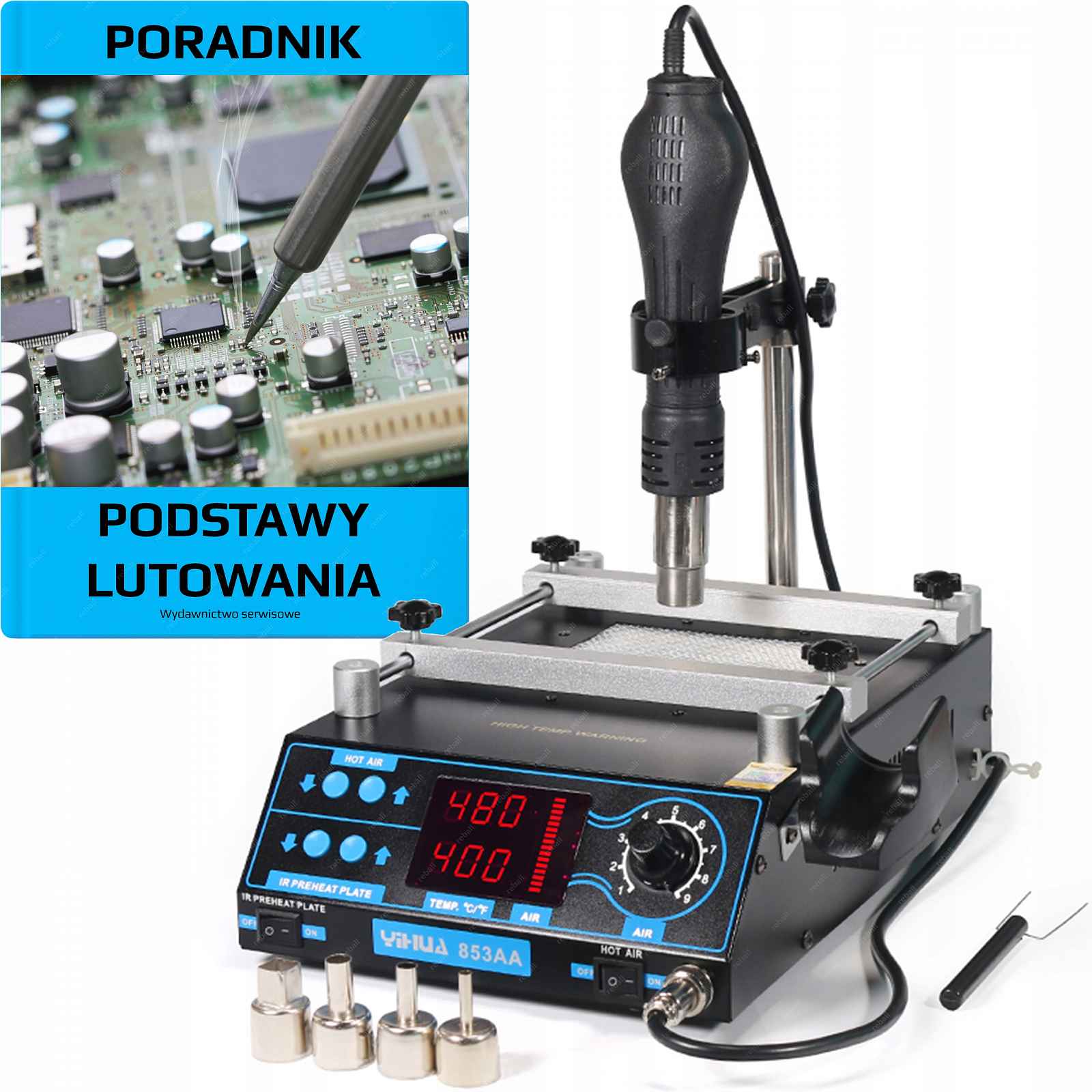

XLT00039PÁJECÍ STANICE BGA YIHUA 853AA 1200W + NÁVOD NA „ZÁKLADNÍ PÁJENÍ“YIHUA 853AA
Pájecí stanice se skládá ze dvou modulů:
horký vzduch pro opravy PCB
Infračervený IR ohřívač 12 x 12 cm pro opravy BGA.
Proces řízení teploty je řízen pomocí programovatelného procesoru PID. V části předehřívání byla použita keramická vrstva s vysokým tepelným koeficientem. Díky tomu má ohřívač velmi dobrou tepelnou stabilitu, rovnoměrné zahřívání a vysokou dielektrickou pevnost.
Horkovzdušná baňka je vybavena silným topným tělesem.
Topné těleso je ovinuto na keramickém trnu. Toto řešení zajišťuje lepší proudění vzduchu a zaručuje delší životnost.
YIHUA 853AA vyplňuje mezeru v zařízeních pro demontáž z malých desek, jako jsou např. telefony, navigace systémů BGA, QFP, PLCC nebo jiných drobných SMD prvků. Díky kombinaci ohřívače s hotair páječkou na stativu je tato práce pohodlná a bezpečná, protože servisní technik má obě ruce volné při montáži a je bezpečná.Sada obsahuje:
pájecí stanice Yihua 853AA
uchopovač pro zvedání systémů
trysky hotair: ? kulatá, o průměru 4,4 mm, 7 mm, 9 mm, čtvercová, 12 x 12 mm
návod k obsluze
Příručka „Základy pájení“ elektronická verze zasílaná e-mailem
KOMPENDIUM ZNALOSTÍ
Příručka „Základy pájení“ byla vytvořena námi pro nadšence elektroniky, kteří chtějí samostatně provádět servisní práce pomocí přesných pájek a pájecích stanic a zajistit, aby jejich servis byl moderní.
Příručka na více než 40 stranách velmi srozumitelně seznamuje s tajemstvím vybavení, zásadami správného pájení, správného výběru a použití chemie a příslušenství a přípravou pracovního místa.
Toto kompendium poskytuje potřebné informace, navrhuje řešení a vysvětluje technické rozdíly, aby vaše dobrodružství s pájením od začátku mělo nejvyšší úroveň profesionality.
Příručku v elektronické verzi PDF zasíláme po nákupu.CHARAKTERISTIKA MODELU YIHUA 853AA
Stanice má dvě funkce: horký vzduch a ohřívač
Horkovzdušná baňka má dva úchyty, jeden na stativu nad ohřívačem a druhý pracovní, když používáme horký vzduch nezávisle
Odložením horkovzdušné baňky na boční pracovní rukojeť dojde k automatickému zachlazení ohřívače a zapnutí režimu spánku
Digitální ovládání teploty PID, teplota na LED displejích
ideální pro práci s prvky typu QFP, PLCC, BGA, SMD
pohodlný nastavitelný držák na horkovzdušnou pažbu
digitální kalibrace teploty nezávislá na obou modulech
možnost zobrazení teploty v jednotkách teploty ºC/ºF
TECHNICKÉ ÚDAJE
napájecí napětí 220-240 V AC
příkon: 1200 W
rozměry: 220x80x320 mm
pracovní podmínky: 0-50ºC
podmínky skladování: -20 – 80ºC
MODUL HOT AIR
zdroj foukání: ventilátor
maximální průtok vzduchu: 130 l/min
rozsah provozních teplot: 100-480ºC
stabilita teploty: +/- 1ºC
typ displeje: LED
délka připojovacího kabelu: až 100 cm
MODUL OHŘÍVAČE IR:
topné těleso: keramické IR
rozměry: 120x120 mm
rozsah provozních teplot: 50-400ºC
stabilita teploty: +/- 2ºC
typ displeje: LED
rozměry držáku desek: 160x220 mm
Jsme přímým distributorem značky Yihua. Každý výrobek této značky je originální a označený individuálním certifikátem pravosti, který najdete na krytu, sériovým číslem a certifikátem CE. Pouze výrobky ze standardní nabídky této značky mají šanci mít v budoucnu podporu výrobce. Jakékoli další úpravy produktů Yihua jsou zbožím vyráběným výhradně na základě momentálních požadavků daného prodejce, pro které v budoucnu možná nenajdete podporu v oblasti komponentů i příslušenství.Potřebujete další pájecí nebo servisní příslušenství – podívejte se na naše další aukce.
