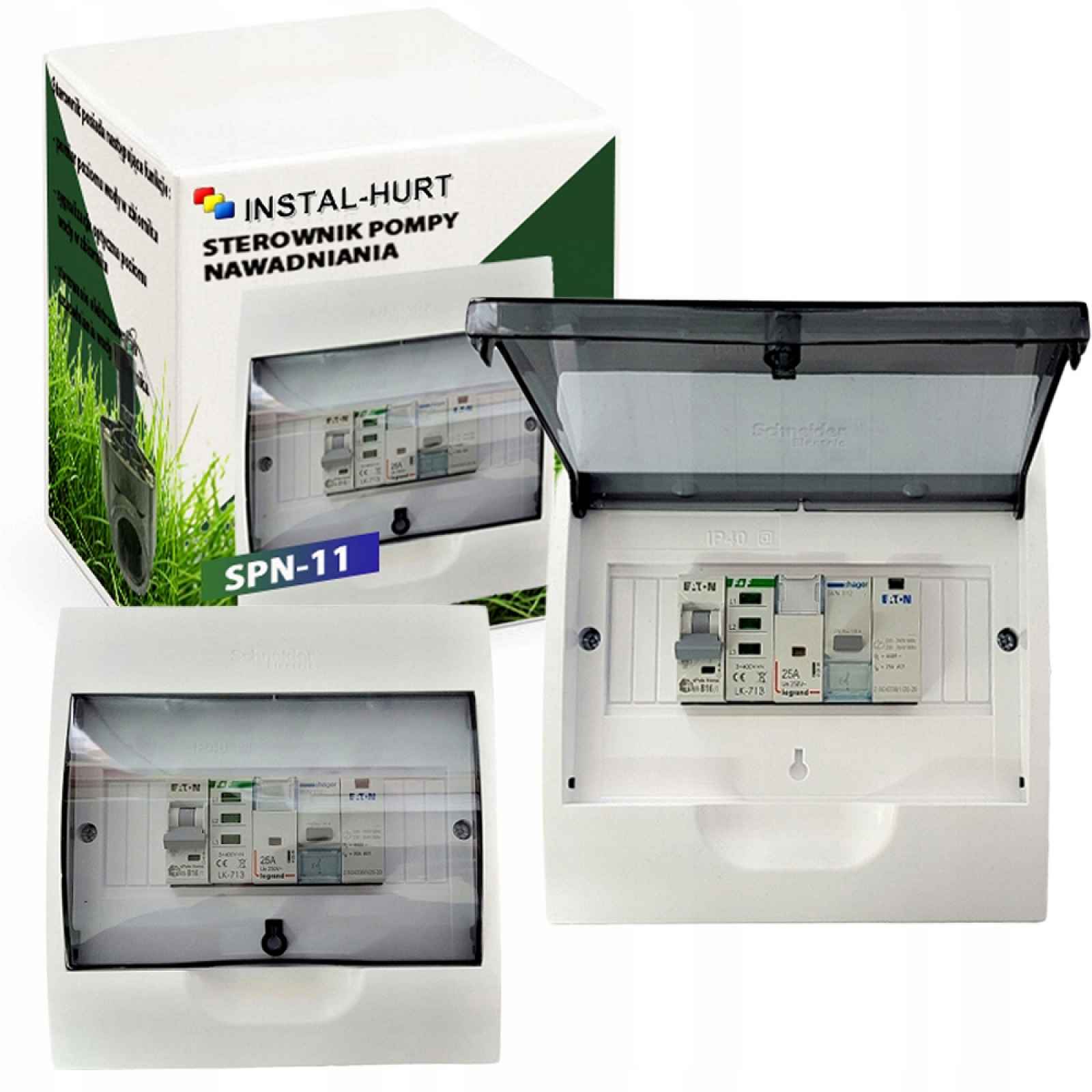

Ovladač Zavlažovacího Čerpadla SPN11 Zapnutí čerpadla

REGULÁTOR ZAVLAŽOVACÍHO ČERPADLA SPN-11Automatické zapínání čerpadlaUrčení:Ovladač je určen k zapnutí čerpadla / hydroforu během zavlažování.V okamžiku spuštění zavlažování – ovladač SPN-11 předá signál k připojenému čerpadlu a spustí jej. Po ukončení zavlažování – ovladač vypne čerpadlo.K regulátoru můžeme připojit ponorné čerpadlo, ponorné čerpadlo, hydroforové čerpadlo apod.Pomocí ovladače můžeme čerpadlo také ručně ovládat – zapnout a vypnout.Zařízení má namontované speciální porty, které umožňují připojení kabelu bez použití speciálního nářadí. Bez pájení, bez použití mnoha elektrických kostek...Ovladač má také intuitivní popis na připojovacích portech – číselné označení. Díky tomu lze provést větší znalosti o správném připojení ovladače. Připojení podle uvedených označení a pokynů také chrání uživatele před nesprávným připojením a poškozením ovladačeZpůsob fungování a připojení:Připojení napájecího kabelu 230 V:Připojení napájení zajišťuje provoz ovladače SPN-11 a zároveň bude napájet čerpadlo připojené k ovladači.Napájení 230 V připojujeme k portům 1,2,3 v ovladači SPN-11:Port 1 – Kabel „nulový“Port 2 – „fázový“ kabelPort 3 – Kabel „uzemnění“Připojení čerpadla / hydroforu k ovladači SPN-11:Čerpadlo připojíme k portům 4,5,6 v ovladači SPN-11:Port 4 – Kabel „nula“Port 5– „fázový“ kabelPort 6 – „uzemňovací“ kabelPřipojení výstupu Master (hlavní elektroventil) k ovladači SPN-11:Regulátor zavlažování Rain-Bird a další ovladače jsou vybaveny výstupem na hlavní elektroventil MASTER, který se zapíná současně s každou sekcí zavlažování. Právě tento výstup regulátoru zavlažování bude zodpovědný za přenos signálu pro zapnutí čerpadla v regulátoru SPN-11. Pokud váš ovladač nemá výstup MASTER (hlavní elektroventil) – připojení není možné.Výstup hlavního elektroventilu MASTER připojíme k portům č. 7,8 v ovladači SPN-11.Není zde důležitá polarita / pořadí připojení vodičů.Ovládání a obsluha ovladače SPN-11:A – Hlavní vypínač – zapnutí a vypnutí hlavního napájení ovladače SPN-11.B – Kontrolní světla – Vizuální označení provozu ovladače SPN-11.L1 – napájení ovladače.L2 – provoz čerpadla vyvolaný provozem regulátoru zavlažováníL2 – provoz čerpadla vyvolaný ručním zapnutím čerpadlaC – Tlačítkový spínač – Pomocí spínače lze čerpadlo zapnout ručně bez ohledu na provoz regulátoru zavlažování.Je možné sadu upravit a přizpůsobit podle svých potřeb. Pošlete nám dotaz.Spolu s ovladačem obdržíte vytištěný návod k připojení a obsluze.
