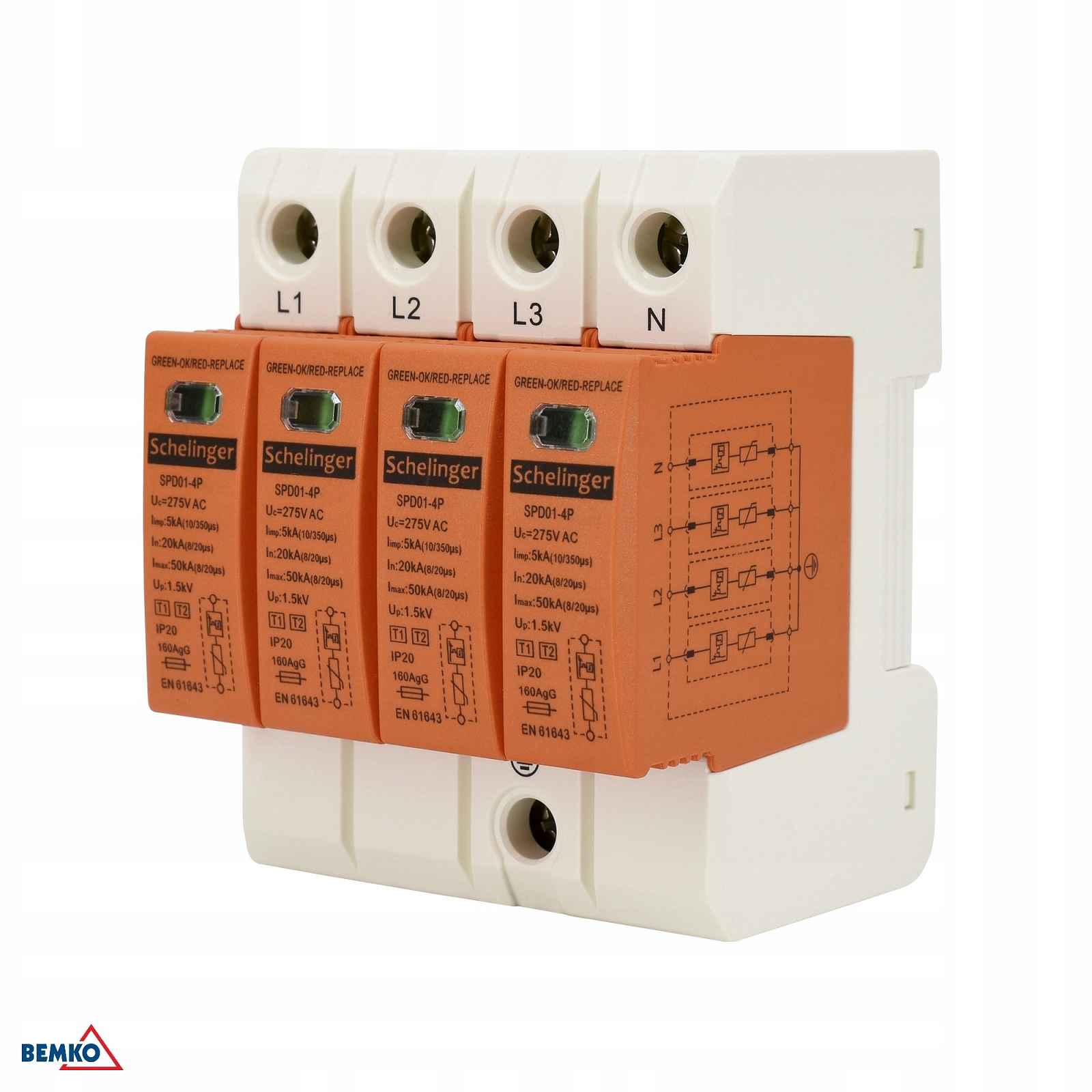

Omezovač Přepětí Schelinger 4P 5kA T1+T2 B+c 4 Moduly Din Kabel

OMEZOVAČ PŘEPĚTÍ SCHELINGER 4P T1+T2 B+C 5kA Přepěťové ochrany třídy B+C zajišťují kompletní ochranu elektrických instalací a z nich napájených elektrických zařízení před provozem části bleskového proudu a všemi druhy přepětí. Omezují přepětí a přivádějí do země rázové proudy pocházející z obou typů přepětí – přímých i nepřímých. Zároveň zajišťují dvoustupňovou úroveň ochrany. Jejich použití nevyžaduje použití odpojovacích tlumičů. Přepěťová ochrana BC zajišťuje účinnou ochranu počítačů, RTV/AGD zařízení a dalších. Model ochranného krytu BC má modulární konstrukci a signalizaci provozu na přední straně zařízení a splňuje požadavky na ochranu třídy I a II.TECHNICKÉ ÚDAJE: Jmenovité napětí AC [V]: 275 Schopnost hašení následného proudu [kA]: 5 Třída ochrany: Typ 1+2 Příklepový proud (10/350) [kA]: 5 Mezní výstupní proud (8/20us) [kA]: 50 kA Jmenovitý proud (8/20us)[kA]: 25 kA Maximální trvalé provozní napětí AC [V]: 275 Úroveň ochrany [kV]: 1,5 Velikost: 4 moduly Počet pólů: 4 Průřez ohebného vodiče s dutinkovou koncovkou [mm2]: 35 Průřez tuhého vodiče (jednodrátový, vícedrátový) [mm2]: 35 Max. průřez ohebného vodiče [mm2]: 35 Způsob montáže: DIN lišta Max. průřez vodiče (jedno-/vícežilový) [mm2]: 35 TYPY / TŘÍDY OMEZOVAČŮ PŘEPĚTÍ: Účinná přepěťová ochrana vyžaduje provedení kaskádovým způsobem, tj. vícestupňový. Z tohoto důvodu se při napájení objektů používá třístupňový systém ochrany proti přepětí. Jedná se o omezovače typu 1, 2 a 3 podle normy PN-EN 61643-11 (dříve označované jako třídy B, C a D, podle DIN VDE 0675). Omezovač typu 1, neboli bývalé třídy B, často nazývaný bleskojistou, slouží k ochraně před přepětím s vysokou hodnotou napětí, vyvolaným přímým nebo blízkým úderem blesku do elektrického vedení. Jeho úkolem je omezit napěťový impuls na velikost menší než 4 kV. Omezovač typu 2, tedy bývalé třídy C, je často nazýván jednoduše ochranným prvkem. Jeho úkolem je omezit přepětí na hodnotu 1 – 1,5 kV, což chrání velkou část elektrických přijímačů před komutačními přepětími a přepětími sníženými omezovači přepětí typu 1, ale ohrožuje ještě zařízení velmi citlivá na jakékoli přepětí. Omezovače třídy B a C jsou často montovány v domácích rozvaděčích. Ochranná jednotka typu 3, tedy bývalé třídy D, slouží k přímé ochraně vybraných zařízení citlivých na jakékoli přepětí. Montuje se do rozvaděče nebo za zásuvku v elektrické krabici nebo přímo do zařízení. Všechny typy chráničů musí být namontovány kaskádovitě, jinak bude celá přepěťová ochrana neúčinná. Ochranné prvky dalších stupňů, kterým nepředcházejí předchozí, nedokážou eliminovat tepelné zatížení, kterým jsou bleskosvody a pojistky vystaveny při průtoku bleskových proudů. Bez předcházejícího stupně se zničí. Ochranná skříň OPX-4P-B+C je zařízení typu 1+2 (má třídu B+C), takže je ideální pro ochranu elektrické instalace v rodinných i bytových domech.
