Omezovač přepětí NOARK Ex9UEP 20 3P 1000V DC – ochrana fotovoltaického systémuNOARK Ex9UEP 20 3P 1000 (N) je třípólový omezovač přepětí typu 2 (T2, třída C), určený k ochraně fotovoltaických instalací na straně stejnosměrného proudu DC. Celý popis ↓
Popis Omezovač Přepětí DC Noark 112906 T2 3P 1000V 20kA 40kA Pv

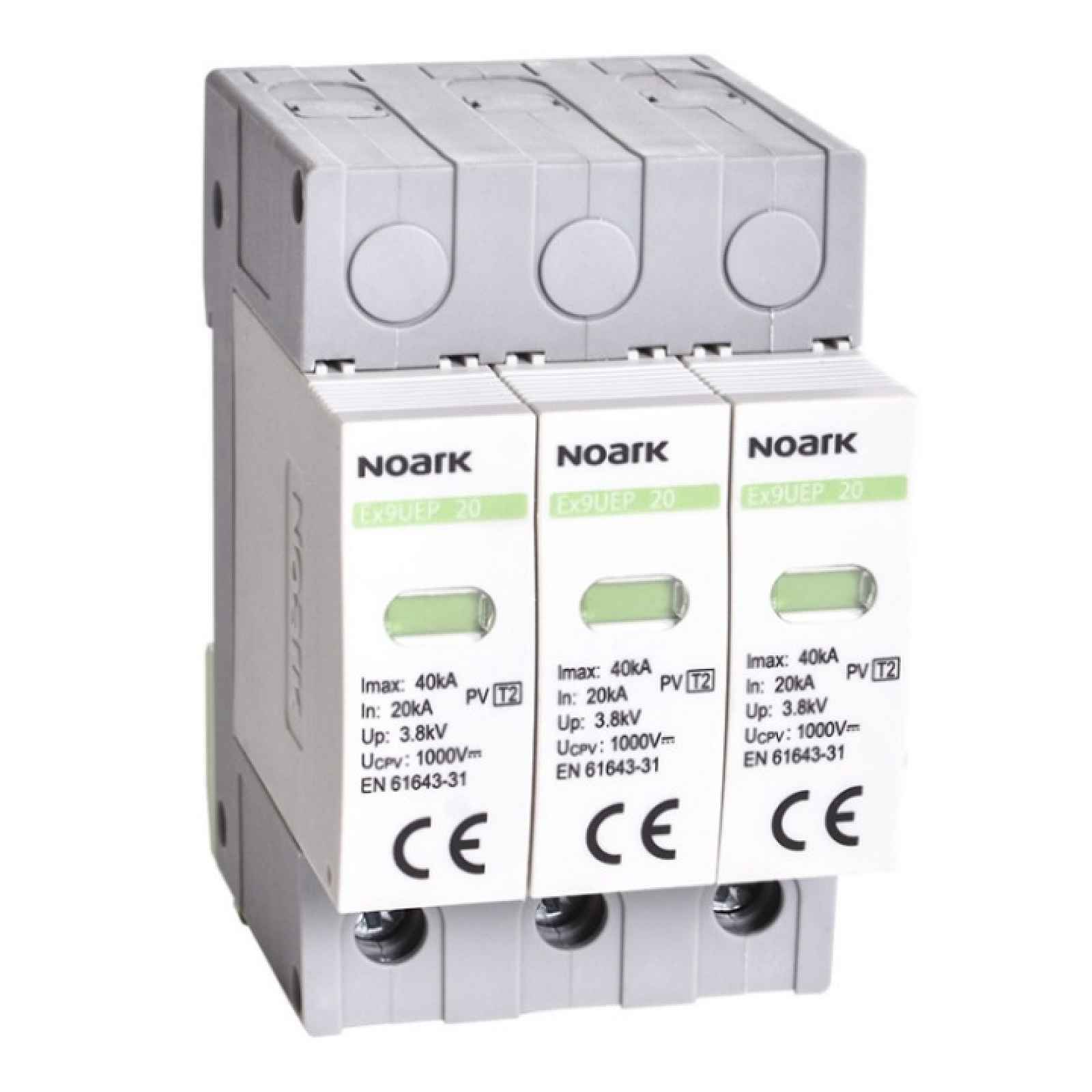

OMEZOVAČ PŘEPĚTÍ NOARK Ex9UEP 20 3P 1000V DC T2 KL C PV 112906
Zařízení bylo navrženo pro neuzemněné fotovoltaické systémy, u kterých pomáhá omezovat účinky přepětí vznikajících při mj. v důsledku atmosférických výbojů a elektrického rušení.
Ochranný prvek se vyznačuje jmenovitým vybíjecím proudem In 20 kA a maximálním vybíjecím proudem Imax 40 kA, což zajišťuje ochranu před přepětím vhodně zvolených FV instalací.
Modulární konstrukce, vyměnitelné varistorové vložky a optický indikátor stavu usnadňují kontrolu a údržbu zařízení.
Zobrazit celý popis
Hlavní výhody omezovače NOARK
Přepěťová ochrana T2 (třída C) – omezení přechodových přepětí ve fotovoltaických instalacích.Provozní napětí 1000 V DC – určeno pro fotovoltaické systémy stejnosměrného proudu.Jmenovitý vybíjecí proud In 20 kA – vysoká schopnost odvádění přepěťových impulsů.Maximální vybíjecí proud Imax 40 kA – odolnost vůči krátkodobým proudovým impulsům.Konstrukce 3P – třípólový ochranný systém pro instalaci PV.Úroveň ochrany Up 3,8 kV – omezení hodnoty přepěťového napětí.Vyměnitelné varistorové vložky – pohodlná údržba a možnost výměny opotřebovaných dílů.Optický indikátor stavu – rychlá kontrola funkčnosti ochranných modulů.Montáž na DIN lištu TH35 – instalace do standardních fotovoltaických rozvaděčů.Kompaktní 3-modulová skříň – úspora místa v rozvaděči.Shoda s EN 61643-31 – konstrukce a zkoušky podle normy pro omezovače přepětí používané v FV instalacích.
Ochrana fotovoltaického systému před přepětím
Fotovoltaické instalace jsou obzvláště vystaveny přechodovým přepětím, protože FV moduly často pracují na střechách budov a v otevřeném prostoru.
Přepětí mohou vzniknout mimo jiné v důsledku
Atmosférické výboje v blízkosti instalaceIndukování napěťových impulsů v DC vodičíchElektrické rušení a přechodové stavyVliv přepěťových impulsů na fotovoltaické obvody
Omezovač NOARK Ex9UEP 112906 pomáhá odvádět nárazové proudy a omezovat úroveň přepětí, čímž snižuje riziko poškození připojených zařízení.
Je důležitou součástí správně navrženého systému ochrany fotovoltaického systému.
Ochrana typu 2 (T2 / třída C)
Ochranný kryt NOARK Ex9UEP patří do skupiny omezovačů přepětí typu 2.
Co znamená třída T2?
Omezovače tohoto typu jsou určeny k ochraně před přechodovými přepětími, zejména indukovanými okolními atmosférickými výboji a vznikajícími v důsledku elektrického rušení.
Zařízení třídy T2 jsou testována proudovým impulsem o průběhu 8/20 µ s.
Model NOARK 112906 se vyznačuje
In = 20 kA – jmenovitý vybíjecí proudImax = 40 kA – maximální vybíjecí proudUp = 3,8 kV – úroveň ochrany před napětím
Ochranný prvek typu 2 nenahrazuje zařízení T1 tam, kde projekt instalace vyžaduje ochranu před částečným proudem blesku.
Kde lze použít chránič NOARK?
Omezovač je určen pro fotovoltaické DC instalace vyžadující přepěťovou ochranu typu 2.
Příklady použití
Fotovoltaické instalace v rodinných domechPV instalace v servisních a průmyslových budováchStřešní fotovoltaické instalacePozemní fotovoltaické systémyDC fotovoltaické rozvaděčeBezpečnostní schránky pro PVC tangaSystémy ochrany DC vstupů fotovoltaických měničůNeuzemněné FV systémy s odpovídajícími parametry napětí
Zařízení je určeno k ochraně stejnosměrných obvodů stejnosměrného proudu a nemělo by být používáno místo omezovače určeného pro stranu AC instalace.
Optický indikátor stavu – snadná kontrola
Omezovač je vybaven optickým indikátorem stavu ochranných vložek.
Umožňuje rychlé vyhodnocení stavu varistorových modulů bez nutnosti provádět diagnostická měření při každé vizuální kontrole.
V případě opotřebení vložky vás indikátor informuje o nutnosti její výměny.
Díky tomu může uživatel nebo servisní technik snadno zkontrolovat stav ochranného krytu během pravidelné kontroly rozvaděče.
Model 112906 má optickou signalizaci bez kontaktu s dálkovou elektrickou signalizací.
Vyměnitelné varistorové vložky
Modulární konstrukce NOARK Ex9UEP umožňuje výměnu opotřebovaných ochranných vložek.
Výhodou tohoto řešení je možnost výměny jednoho prvku bez nutnosti demontáže celého zařízení z DIN lišty.
Vyměnitelné moduly umožňují snížit provozní náklady a usnadňují údržbu fotovoltaického systému.
Veškeré servisní práce je třeba provádět v souladu s pokyny výrobce a platnými pravidly bezpečnosti práce na DC
