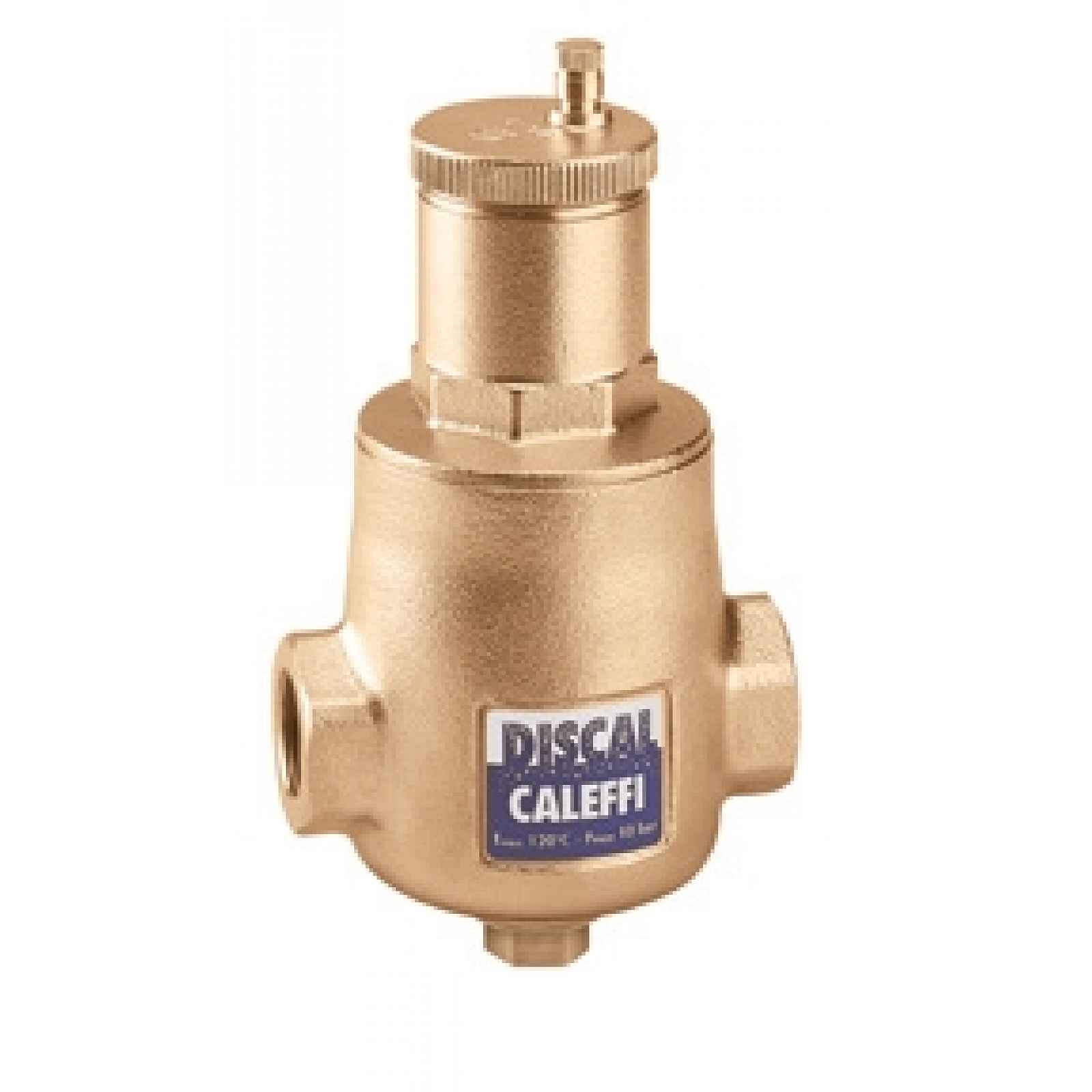

Oddělovač vzduchu vyrobený z mosazi 1' Gw

Oddělovač vzduchu - DISCAL 1'' pro trubky s odvodněním Připojení 1" GWProdukt společnosti CALEFFI Katalogové číslo: 551006Odlučovače vzduchu se používají k nepřetržitému odstraňování vzduchu z topných a chladicích systémů. Ventily z této řady mají velké vypouštěcí schopnosti. Separátory automaticky odstraňují vzduch v jakékoli formě (i ve formě mikrobublinek). Vyznačují se nízkým průtokovým odporem. Úplně odvzdušněná instalace umožňuje pracovat s zařízeními v ní instalovanými s optimální účinností. V takovém systému se nevyskytují žádné negativní jevy jako hluk, koroze (kyslíková), lokální přehřátí.ROZMĚRYA – 1"B – 11,0 cmC – 14,6 cmD – 20,5 cmE – 1/2"Odvodnění: 1/2” GW (s zátkou). Odvodnění lze připojit k vypouštěcímu ventilu, aby se odstranily veškeré nečistoty hromadící se na dně separátoru.MATERIÁLY: Korpus: mosaz EN 12165 CW617N Plavec: PP Vodicí lišta plováku: mosaz EN 12164 CW614N Třmen: mosaz EN 12164 CW614N Plováková páka: nerezová ocel EN 10270-3 (AISI 302) Pružina: nerezová ocel EN 10270-3 (AISI 302) Těsnění: EPDM Hmotnost: 1,7 kg PROVOZNÍ ÚDAJE: Médium: voda, netoxické roztoky glykolu Max. koncentrace glykolu: 50 % Max. pracovní tlak: 10 bar Max. spouštěcí tlak: 10 bar Rozsah provozní teploty: 0÷110 °C ÚČINNOST ODSTRAŇOVÁNÍ VZDUCHU: Ventily řady DISCAL jsou schopny nepřetržitě odvádět vzduch z instalační vody s vysokou účinností separace. Množství vzduchu, které lze odstranit, závisí na proměnlivých parametrech: zvyšuje se s poklesem rychlosti vody a tlaku. Jak je znázorněno na následujícím grafu, po 25 cirkulacích s maximální doporučenou rychlostí je téměř veškerý vzduch přivedený do oběhu odstraněn separátorem. Procento odstraněného vzduchu se může lišit v závislosti na tlaku v oběhu. Malé množství, které zůstane v oběhu, je postupně odstraňováno během normálního provozu instalace. V případě nižší rychlosti průtoku nebo vyšší teploty média bude množství separovaného vzduchu vyšší.
