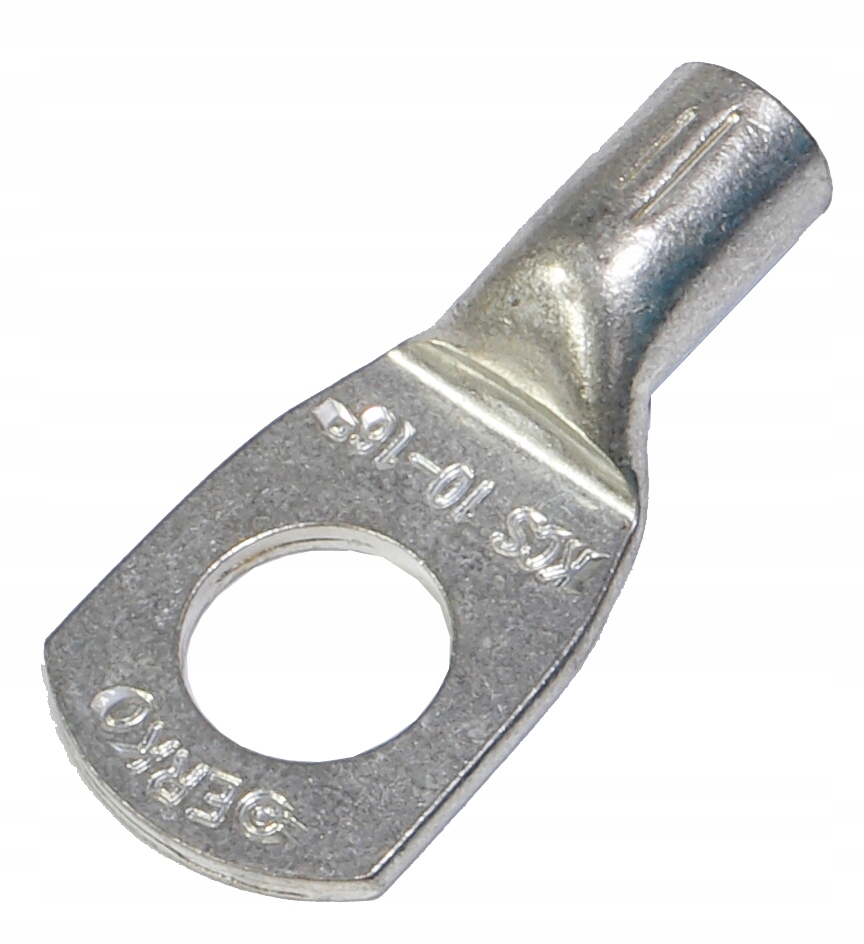

Očková koncovka Erko 50 ks balení KCS_10-16
Cu trubková očková svorka KCS 10-16 50 Ks ERKOTechnické údajeVýrobce : ERKOProduktová řada: KCSIndex výrobce: KCS_10-16/1Kategorie: Měděné očkoTvar hrotu: OčkoÚhel připojení : PravýMateriál MěďTyp kabelu: VícežilovýJmenovitý průřez [mm2] 16Metrický závit, Velikost připojení 10materiál: měďpovlak:… Celý popis ↓
Popis Očková koncovka Erko 50 ks balení KCS_10-16
cínMěděné trubkové očkové svorky řady DIN (galvanicky pocínované) dle DIN 46235, pro krimpování. Umožňují zakončení měděných kabelových jader a použití se tam, kde je nutné připojit kabel např. k rozvaděč, přípojnice nebo jiné zařízení pomocí šroubové svorkovnice. Použití DIN očkových svorek zvyšuje bezpečnost a trvanlivost tohoto typu spojení. Na rozdíl od pájených spojů snižuje použití očkových svorek riziko přehřátí vodičů a izolace.
Zobrazit celý popis
Při krimpování sektorových jader je nutné je přeformovat do „kulatého“ tvaru.Všechna očka pro měděné trubky jsou podrobena dodatečnému kalení a vypalování při teplotě 700 °C. Tento proces odstraňuje veškeré nečistoty z materiálu, ze kterého je hrot vyroben. Kalené hroty, na rozdíl od nekalených hrotů, jsou méně náchylné k prasklinám a mikrotrhlinám během lisování, a proto mají lepší provozní parametry. Pro DIN 46235 je rozměrová tolerance pro velikost "d1" pro sekce 10-150 mm2 +/- 0,3 mm pro sekce 185-400 m2 +/- 0,4 mm, pro rozměry 500-625 mm2 +/- 0,5 mm, tolerance pro rozměr "b" pro průřez 10-70 mm2 je +/- 1 mm, pro průřezy mezi 95 a 625 mm2 je +/- 2 mm pro celý rozsah průřezů, rozměrová tolerance pro rozměr "l1" je +2 mm, pro rozměr "c" -3 mm. Účinnost krimpování (připevnění koncovky ke kabelu) závisí na použití vhodného nástroje a matrice přizpůsobené průřezu.materiál: elektrolytická měď (v souladu s normou EN13600)minimální vrstva cínu: 3 μmrozměrová tolerance dle DIN 46235
