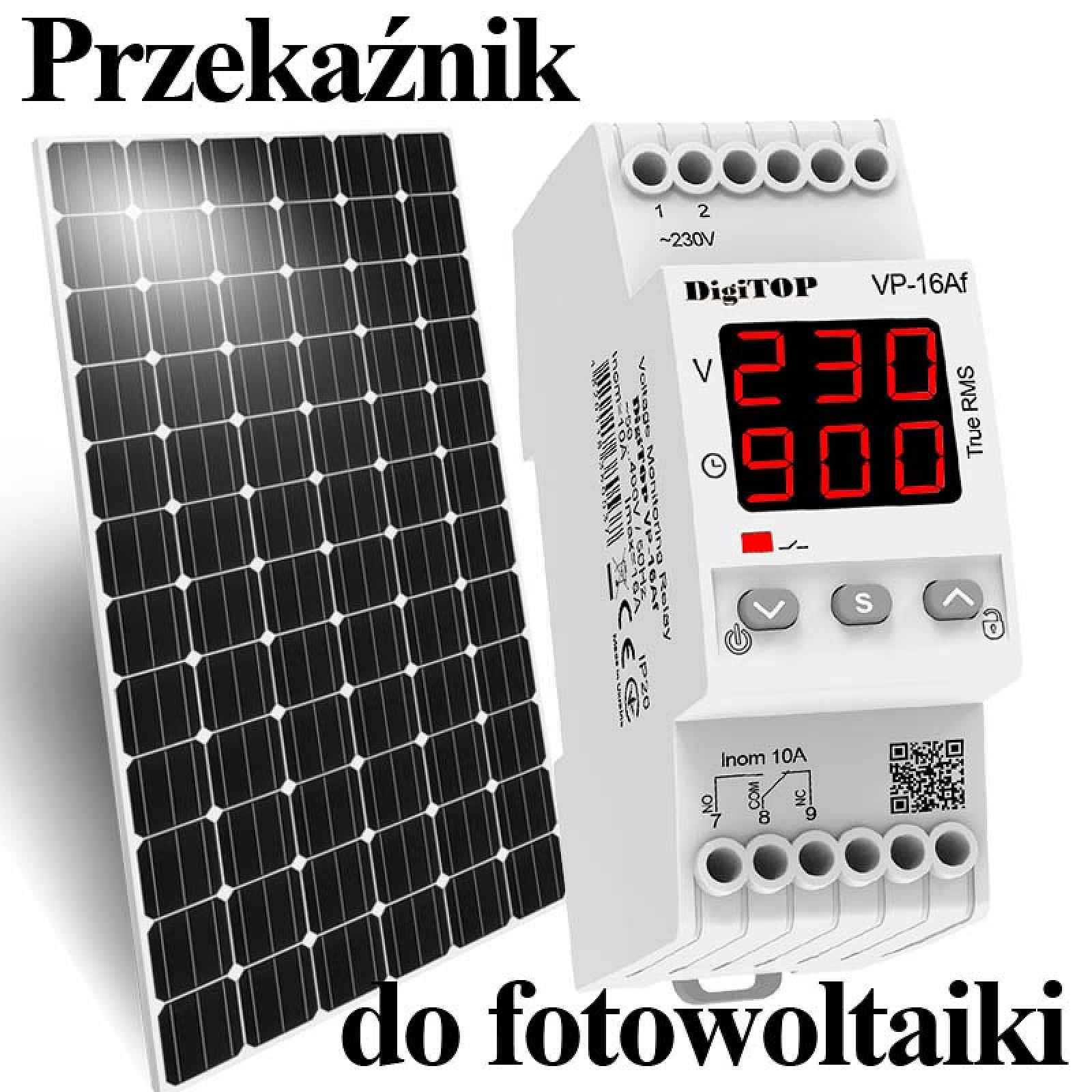

Napěťový relé VP-16Af pro fotovoltaiku
PopisNapěťová relé DigiTOP VP-16Af je určeno k ochraně elektrických spotřebičů a domácích spotřebičů před příliš vysokým síťovým napětím.Relé pracuje v režimu relé maximálního napětí a chrání elektrické spotřebiče před příliš vysokým síťovým napětím (lze jej použít k připojení dalšího spotřebiče v solární instalaci).Zařízení monitoruje horní hranici napětí. V případě překročení této hranice napětí je zátěž vypnuta (nebo může být připojena další zátěž pro odběr výkonu). Zátěž se automaticky zapne (vypne), jakmile napětí klesne na horní hranici napětí minus pokles napětí (hystereze) po nastavené reakční době. Tzn. pokud je horní hranice nastavena na 253 V a hystereze je 10 V, pak po překročení 253 V bude zátěž vypnuta a pokud klesne na 243 V, pak po nastavené reakční době (0 až 10 sekund) bude zátěž zapnuta.Snížení napětí u solární instalace je důležité z hlediska bezpečnosti a efektivity.Příliš vysoké napětí může způsobit přepětí a poškození instalace a připojených zařízení. Přepětí může vzniknout v případě náhlého zvýšení výkonu nebo poklesu odporu v obvodu. Příliš vysoké napětí může také zvýšit riziko úrazu elektrickým proudem.Je důležité přizpůsobit napětí solární instalace požadavkům zařízení a sítě, ke které bude připojena.Programovatelné nastavení:- Horní hranice spuštění, krok 1V - 190-290V- Napěťová hystereze (pokles napětí od horní hranice), krok 1V - 1-50V- Zpoždění zapnutí, krok 1 sek - 0-900 sek- Zpoždění vypnutí, krok 1 sek - 0-900 sekJednofázovéJmenovitý proud zátěže: 10AMaximální proud zátěže: 16AProvozní napětí: 50-400V ACFrekvence sítě: 50HzDoba vypnutí: 0,02 sek.Konfigurace kontaktů: Přepínací kontakt (NO+NC)Velikost: 2 moduly na DIN lištu
