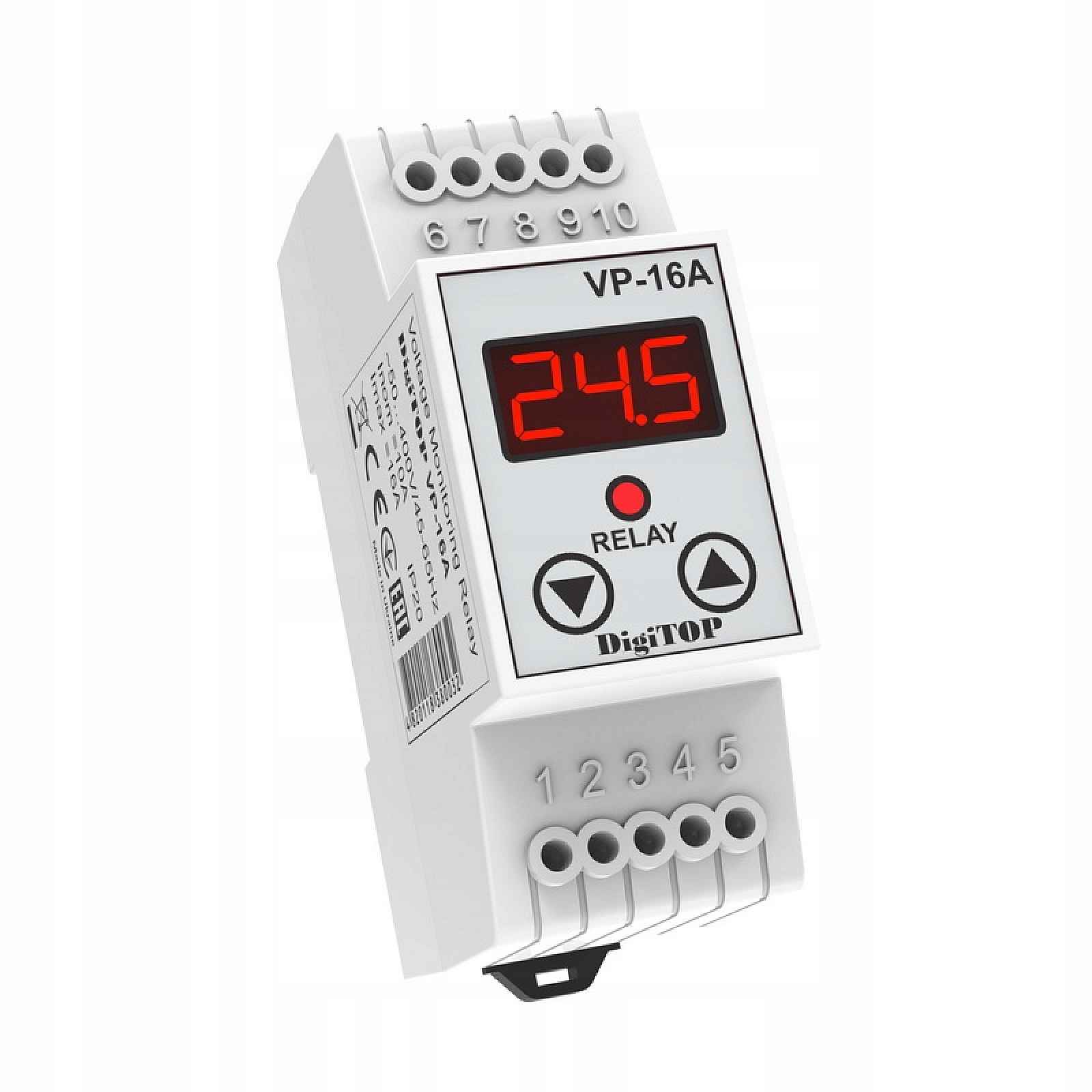

Napěťový Relé DigiTOP VP-16Af
Napěťový relé pro PV DigiTOP VP-16AfNapěťový relé VP-16Af je určen k ochraně elektrických spotřebičů a domácích spotřebičů před příliš vysokým síťovým napětím.Napěťový relé DigiTOP VP-16Af pracuje v režimu relé maximálního napětí a chrání elektrická zařízení před příliš vysokým síťovým napětím… Celý popis ↓
Popis Napěťový Relé DigiTOP VP-16Af
(může být použito k připojení dalšího přijímače ve fotovoltaickém systému).Zařízení monitoruje horní hranici napětí. V případě překročení této hranice napětí se zátěž vypne (nebo může být připojeno další zatížení pro příjem napájení). Zatížení se automaticky zapne (vypne), jakmile napětí klesne na horní hranici napětí, mínus pokles napětí (hystereze) po nastavené době odezvy.
Zobrazit celý popis
Tj. Pokud je horní hranice nastavena na 253 V a hystereze je 10 V, pak po překročení 253 V se zátěž vypne a pokud klesne na 243 V, pak po nastavené době odezvy (od 0 do 10 sekund) se zátěž zapne.Snížení napětí u fotovoltaické instalace je důležité z důvodů bezpečnosti a účinnosti.Příliš vysoké napětí může způsobit přepětí a poškození v instalaci a k ní připojených zařízeních. Přepětí může vzniknout v případě náhlého zvýšení výkonu nebo poklesu odporu v obvodu. Příliš vysoké napětí může také zvýšit riziko úrazu elektrickým proudem.Je důležité přizpůsobit napětí fotovoltaické instalace požadavkům zařízení a sítě, ke kterým bude připojena.Programovatelné nastavení:Horní hranice vypnutí, krok 1V – 210-270VHystereze napětí (pokles napětí od horní hranice), krok 1 V – 1-10 VDoba odezvy zapnutí, krok 1 sekunda – 0-10 sekundaVšechny přednastavené hodnoty jsou uloženy v neprůchozí paměti.Technické údaje:JednofázovýJmenovitý zatěžovací proud: 10AMaximální zatěžovací proud: 16AProvozní napětí: 50-400 VDoba vypnutí pro horní hranici: 0,02 sekundHorní mezní mez pro napětí: 210-270 V (krok 1 V)Hystereze napětí: 1-10 V (krok 1 V)Doba odezvy zapnutí: 0-10 sekund (krok 1 sekunda)Konfigurace kontaktů: Přepínací kontakt (NO+NC)Velikost: 2 modulyMontáž na DIN lištu
