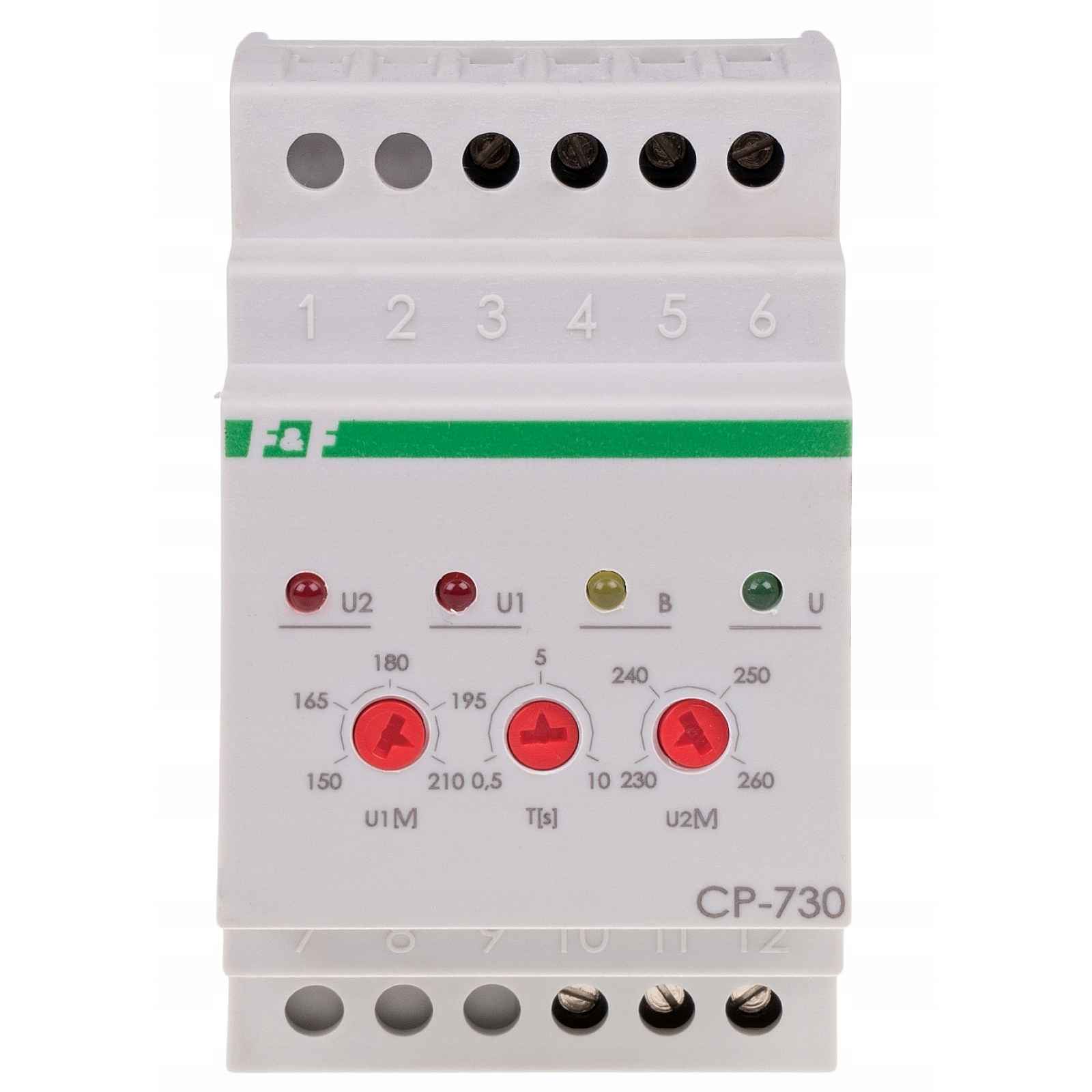

Napěťový relé CP-730 s časovým blokováním
Napěťový relé CP-730 s časovým blokovánímS ČASOVÝM BLOKOVÁNÍM. Určení: Napěťový relé CP-730 slouží ke kontrole napětí třífázové sítě a k ochraně jednofázového přijímače před účinky zvýšení nebo poklesu napětí nad nastavené hodnoty. Akce: Potenciometry jsou nastaveny na spodní (U1) a horní (U2) práh napětí pro všechny tři fáze. Jedná se o tzv. napěťové okno, v jehož mezích mohou nastat změny fázového napětí, které nezpůsobují činnost relé. Správné napětí přijímače je signalizováno zeleným LED světlem (položka kontaktu 11-12). Změna fázového napětí v jedné z fází nad nebo pod nastavenými prahovými hodnotami napětí způsobí spuštění relé (přepnutí kontaktu do polohy 11-10). Pokles napětí v jedné fázi pod stanovenou hodnotu U1 je signalizován červenou LED diodou (U1). Zvýšení napětí v jedné fázi nad stanovenou hodnotu U2 je signalizováno červeným LED světlem (U2). Zpětné přepnutí kontaktu relé proběhne automaticky po návratu správného napětí. Relé může být napájeno napětím až 450 V~. To umožňuje účinnou ochranu přijímače i při zvýšení napětí nad přípustné normy. Také v případě výměny polarity napájení nebo odpojení -nula - to nezpůsobí zničení (-spálení-) relé. V důsledku nestabilního napětí v síti a častých změn napájecího napětí mimo stanovené prahy napěťového okna (minimálně 10krát během 1 minuty) se relé zablokuje na dobu 10 minut (kontakt zůstává v poloze 11-10). To zabraňuje příliš častému cyklickému zapínání a vypínání připojeného přijímače. Stav blokování je signalizován žlutým LED světlem. Technické údaje: napájení 3×(50÷450V)+N proud zatížení < 10 A separovaný kontakt 1P LED signalizace napájení zelená signalizace překročení napěťových prahů 2×LED červená LED signalizace blokování žlutá Napěťový práh provozu: spodní U1 150÷210V; horní U2 230÷260V hystereze návratového napětí: pro práh U1 5 V; pro práh U2 5 V doba provozu: pro práh U1 1,5 sec; pro práh U2 0,1 sec doba návratu: pro práh U1 1,5 sekund; pro práh U2 1,5 sekund příkon 0,8 W pracovní teplota -25÷50°C přípojka šroubové svorky 2,5 mm² rozměry 3 modulů (52,5 mm) montáž na 35 mm lištu
