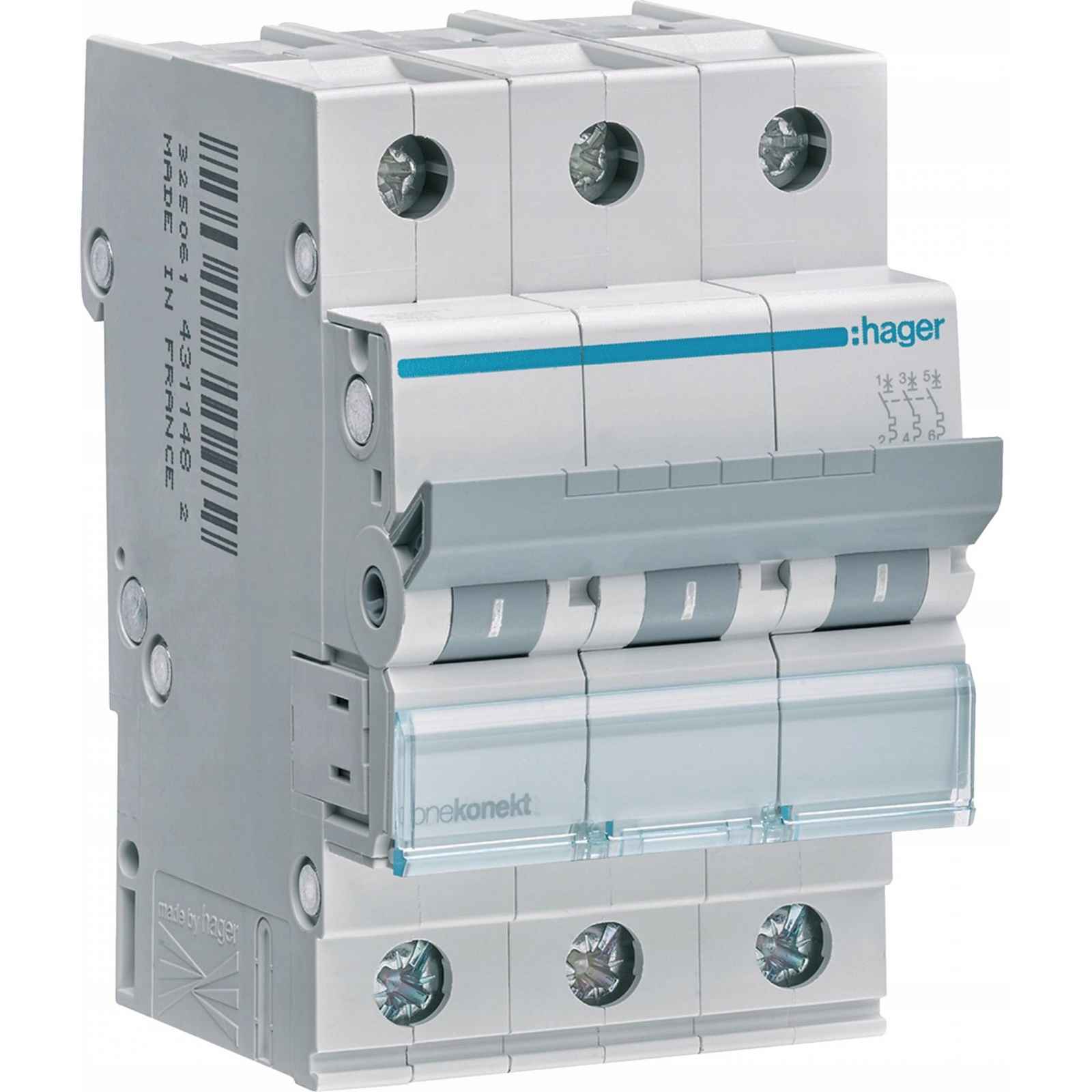

Technické údaje Konstrukce Elektrické charakteristiky Napětí Proud Proud / Teplota Korekční faktor proudu Výkon Odolnost Rozměry Instalace / Montáž Připojení Norma Bezpečnost Podmínky použití Stupeň znečištění dle IEC 60664 / IEC 60947-2: 2 Provozní teplota: -25 ... 70 °C Třída omezení energie I2t: 3 Skladovací/transportní teplota: -25 ... 80 °C Stupeň krytí: IP20 Norma: Evropská směrnice WEEE: EN 60898-1: platí Průřez pevného vodiče (drát) ve svorce: 1 / 35mm2 Průřez ohebného vodiče (lanko) ve svorce: 1 / 25mm2 Typ připojení: šroubové Kapacita vstupní/výstupní svorky pro ohebný vodič (lanko): 1/25 mm2 Kapacita vstupní/výstupní svorky pro pevný vodič (drát): 1/35 mm2 Utahovací moment: 2,8 Nm Hloubka produktu: 70 mm Výška produktu: 83 mm Šířka produktu: 52,5 mm Elektrická životnost (počet cyklů): Mechanická životnost (počet cyklů): 4000: 20000 Ztráty výkonu na pól pro jmenovitý proud: Celkové ztráty výkonu pro jmenovitý proud: 3,5 W: 10,1 W Korekční faktor okamžité spouště při frekvenci 100 Hz: 1,1 Korekční faktor okamžité spouště při frekvenci 200 Hz: 1,2 Korekční faktor okamžité spouště při frekvenci 400 Hz: 1,5 Korekční faktor okamžité spouště při frekvenci 60 Hz: 1 Korekční faktor jmenovitého proudu pro 2 přístroje instalované vedle sebe: 1 Korekční faktor jmenovitého proudu pro 3 přístroje instalované vedle sebe: 0,95 Korekční faktor jmenovitého proudu pro 4 nebo 5 přístrojů instalovaných vedle sebe: 0,9 Korekční faktor jmenovitého proudu pro 6 přístrojů instalovaných vedle sebe: 0,85 Jmenovitý proud při teplotě -15°C: 30,5 A Jmenovitý proud při teplotě -20°C: 31 A Jmenovitý proud při teplotě 0°C: 28,8 A Jmenovitý proud při teplotě 10°C: 27,6 A Jmenovitý proud při teplotě -10°C: 29,9 A Jmenovitý proud při teplotě 15°C: 26,9 A Jmenovitý proud při teplotě 20°C: 26,3 A Jmenovitý proud při teplotě 25°C: 25,7 A Jmenovitý proud při teplotě -25°C: 31,5 A Jmenovitý proud při teplotě 30°C: 25 A Jmenovitý proud při teplotě 35°C: 24,3 A Jmenovitý proud při teplotě 40°C: 23,5 A Jmenovitý proud při teplotě 45°C: 22,7 A Jmenovitý proud při teplotě 5°C: 28,2 A Jmenovitý proud při teplotě -5°C: 29,3 A Jmenovitý proud při teplotě 50°C: 21,9 A Jmenovitý proud při teplotě 55°C: 21,1 A Jmenovitý proud při teplotě 60°C: 20,2 A Jmenovitý proud při teplotě 65°C: 19,3 A Jmenovitý proud při teplotě 70°C: 18,3 A Vypínací schopnost 400V (NF EN 60947-2): 10 kA Jmenovitá zkratová vypínací schopnost Icn pod 400V AC dle IEC 60898-1: 6 kA Jmenovitý provozní zkratový vypínací proud Ics: 6 kA Vypínací schopnost 1P při 400 V (EN 60947-2): 3 kA Vypínací schopnost 415V (NF EN 60947-2): 10 kA Min./max. hodnota proudu AC pro okamžitou spoušť: 5/10 In Min./max. hodnota proudu DC pro okamžitou spoušť: 7/15 In Min./max. hodnota proudu AC pro zpožděnou spoušť: 1,13/1,45 In Min./max. hodnota proudu DC pro zpožděnou spoušť: 1,13/1,45 In Jmenovité izolační napětí Ui: Jmenovité impulzní výdržné napětí Uimp: 500 V: 4000 V Frekvence: 50/60 Hz Jmenovitá zkratová zapínací schopnost Icn: 6 kA Typ napájecího napětí: AC Jmenovité provozní napětí Ue (AC): 230/400 V Počet chráněných pólů: 3 Počet pólů: 3 P Uspořádání pólů: 3 P Charakteristika spouštění: C ELZAKUP-PL
