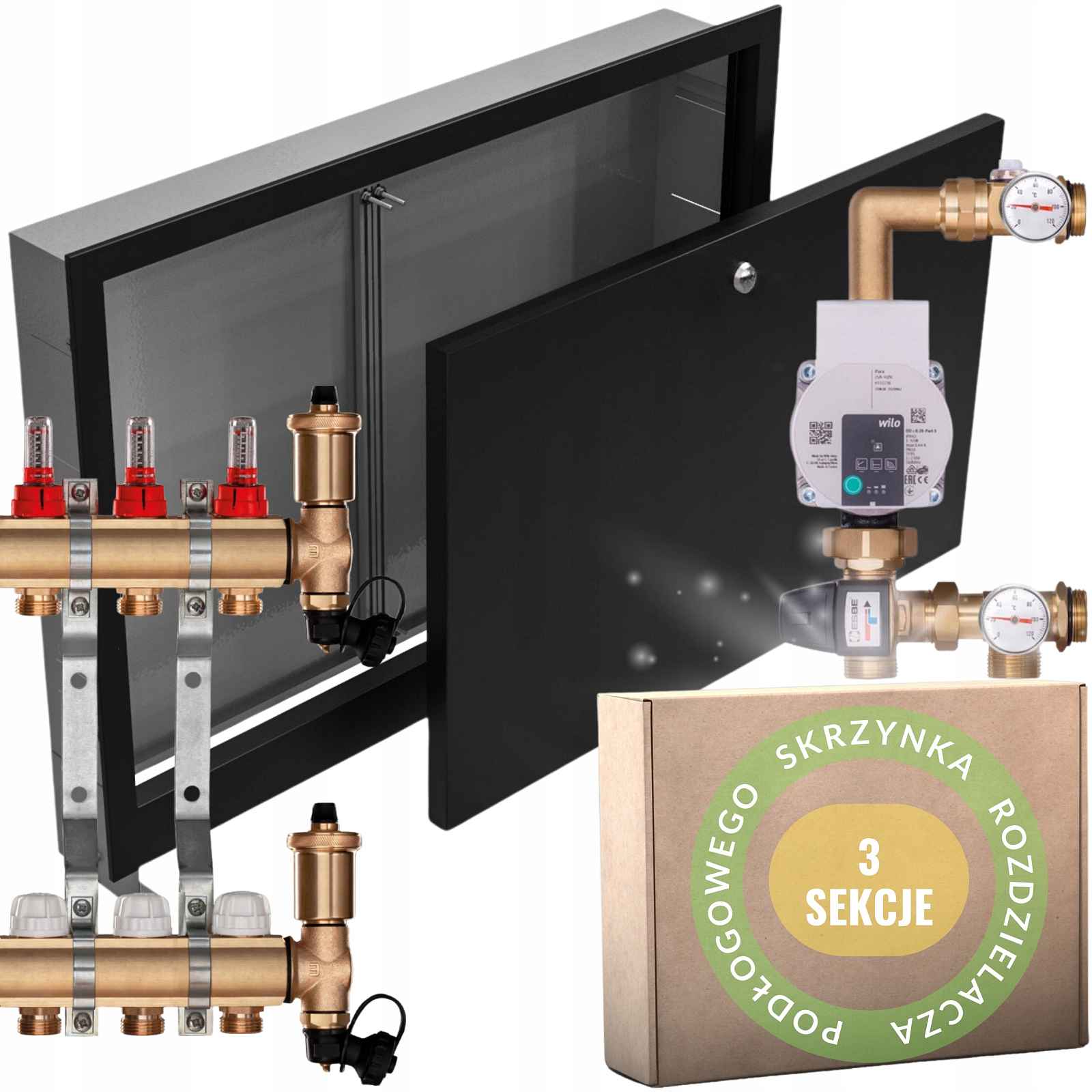

Mosazný rozdělovač C.o 3 s Pumpou Wilo a Podomítkovou Skříní Černý
✅ Termostatický směšovací ventil VTA372 1' s regulačním rozsahem 20-50 stupňů C. Ventil s velmi vysokým průtokem KVS 3,4 Celý popis ↓
Parametry
| Značka: | |
| Barva: | Černá |
Popis Mosazný rozdělovač C.o 3 s Pumpou Wilo a Podomítkovou Skříní Černý
KOMPLETNÍ MOSAZNÝ ROZDĚLOVAČ 3 SEKCÍ S ČERPACÍ SKUPINOU WILO + PODOMÍTKOVÁ SKŘÍŇKA - POLSKÝ VÝROBCE
Mosaz CW617N pro pitnou vodu, odvzdušňovací a vypouštěcí sekceRozdělovač určený pro podlahové vytápěníV rozdělovači bylo použito příslušenství a komponenty vyrobené v EU – PRODUKT DOPORUČENÝ INSTALATÉRY.ROZDĚLOVAČ VYROBENÝ Z HRUBÉ MOSAZI A POLSKÉ VÝROBYPODOMÍTKOVÁ SKŘÍŇKA POLSKÉ VÝROBYČERPACÍ SKUPINA WILO POLSKÉ VÝROBYKOMPLETNÍ SLOŽENÝ SET OBSAHUJE:
- ✅PODOMÍTKOVÁ SKŘÍŇKA
- ✅Skupina čerpadel s čerpadlem renomované značky WILO
- ✅ 2 x mosazné nosníky
- ✅ mosazné nýty (množství stejné jako počet obvodů x2)
- ✅ průtokoměry (počet stejný jako počet obvodů)
- ✅ termostatické ventily s otočným knoflíkem
- ✅držáky pro rozdělovač x2
Zobrazit celý popis
✅ odvzdušňovací a vypouštěcí skupiny x21) Horní nosník
vyrobena z vysoce kvalitní mosazi CW617N
průtokoměry zakončené nyplem
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
1) Spodní nosník
vyrobena z vysoce kvalitní mosazi
termostatické vložky M30 x 1,5 – možnost montáže tepelných pohonů
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
.PODOMÍTKOVÁ SKŘÍŇKATechnické údaje
Vnější šířka: 380 mmVnitřní šířka: 335 mmVýška: 575-665 mmHloubka: 110-175 mmNastavitelná výška a šířkaDvířka uzavíratelná na minci
Pozinkovaná skříňka s práškovým nástřikem je určena pro bezpečnou montáž topných systémů (topení) a OP (podlahových) a také sanitárních systémů z důvodu potřeby.
Krabice jsou moderně vyrobeny laserovou technologií a navrženy tak, aby konstrukce celé skříně byla zesílena.
Používáme pozinkovaný plech a práškovou barvu, díky čemuž jsou skříně odolné vůči korozi, a proto budou moci plnit svou funkci po mnoho let.
DOPLŇUJÍCÍ INFORMACE
Má montážní lišty nastavitelné po celé šířce skříně pro držáky rozdělovačůVyrobeno z plechu o tloušťce 0,8 mmPřední část a rámeček jsou práškově lakované v bílé barvě.Možnost sejmutí přední části, což umožňuje snadnou montáž rozdělovačeDvířka jsou uzamykatelná na minci.Komponenty rozdělovače:Kompletní směšovací a čerpací systém WILO
určen pro montáž s rozdělovačem podlahového vytápění
vybaven energeticky úspornou (elektronickou) pumpou
Wilo Yonos Para RS25/6-RKA a vysoce kvalitní termostatický směšovací ventil ESBE VTA 372 1" se zvýšeným průtokem 3,4 KVS s regulací teploty v rozsahu 20-50 stupňů Celsia
Sada se skládá z
Čerpadlo Wilo Yonos Para RS25/6-RKA (maximální průtok 3,3 m3/h)maximální výška zdvihu čerpadla: 6,2 mSměšovací ventil ESBE VTA 372 1' (20-50). Velký průtok 3,4 KVSRuční odvzdušňovač (volitelně je místo pro automatický odvzdušňovač)Dva kotoučové teploměryMosazné spojovací prvky a prvkyPolská výrobaTermostatický směšovací ventil VTA372 1' s rozsahem regulace 20-50 stupňů C.
Ventil s velmi vysokým průtokem KVS 3,4
Ventil je určen k ovládání podlahového vytápění
Ventil má ochranu proti popálení a proti bakteriím z legionelly.
- Velmi snadné a intuitivní nastavení ventilu, které investorovi nečiní žádné potíže
- Specifikace ventilu
- Tlak PN10
- Maximální provozní teplota 95 stupňů C
- Vnější závit 1'
- Rozsah regulace teploty 20-50
- KVS 3,4 m3
- VTA 372-3110-1750114
Odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
Průtokoměr (rotametr).
Prvky sloužící k měření průtoku na jednotlivých obvodech na stupnici a k přesné regulaci průtoku. Montuje se na napájecí nosník.Průtokoměr je vyroben z plastu a mosazného tělesa.Rotametr je dostatečně odstupňován tak, aby umožňoval odečítání skutečného průtoku topného média.Měřítko průtokoměru: 5 litrů/min.Termostatické ventily s otočným knoflíkem
Prvky sloužící k vyrovnání jednotlivých smyček, které mohou být různé délky, a také k vyvážení instalace z hlediska hydraulického odporu.Montuje se na vratný nosník.Termostatické vložky jsou přizpůsobeny pro montáž termoelektrických hlavic nebo běžně nazývaných tepelné pohony.Termostatická vložka je vyrobena z
