Modul ochrany asynchronních motorů UBZ-305 m

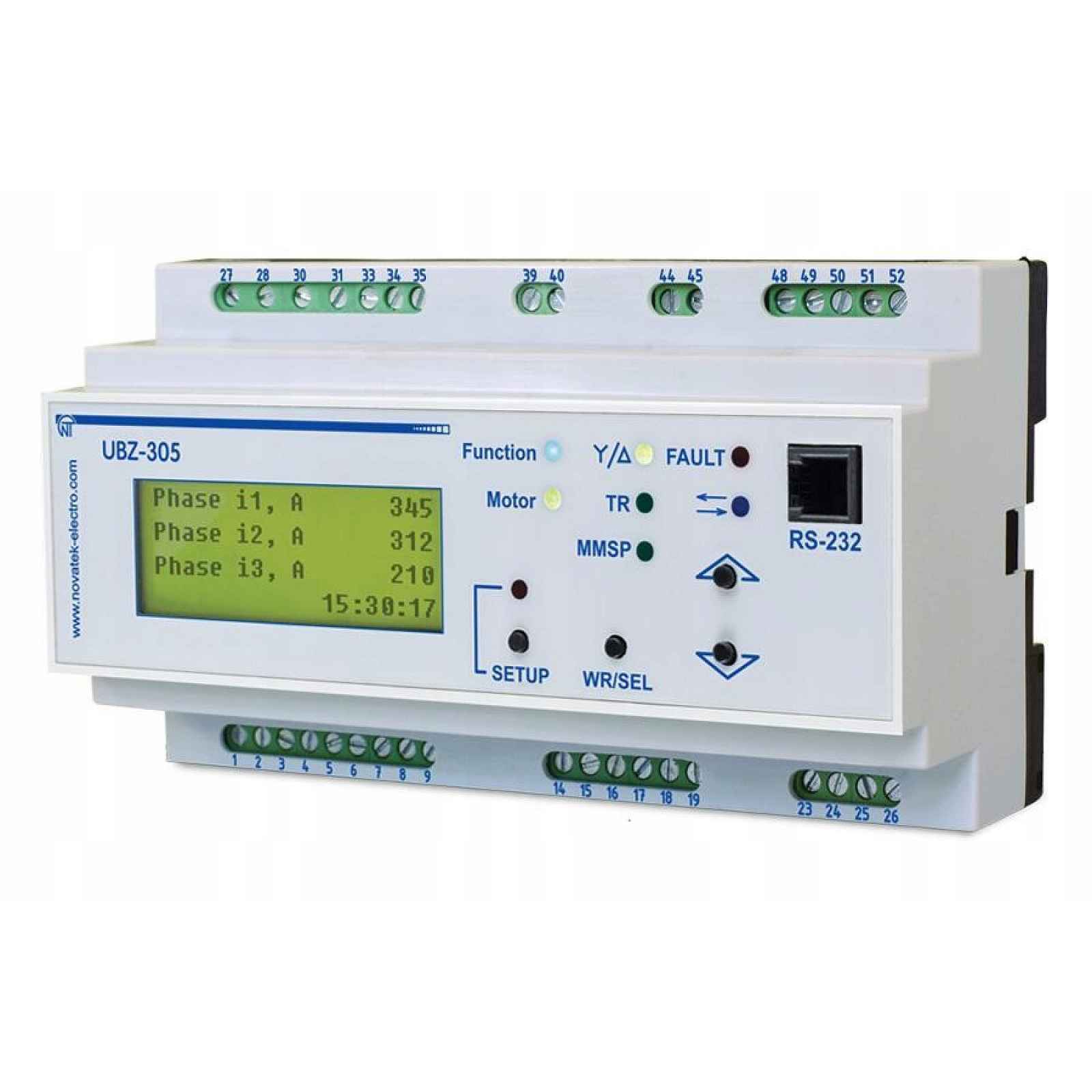

Modul ochrany asynchronních motorů UBZ-305 mModul ochrany motorů UBZ-304 (dále jen modul) slouží k úplnému zabezpečení motorů a synchronních motorů o výkonu od 2,5 do 315 kW pomocí standardních externích proudových transformátorů s proudem sekundárního obvodu 5A. UBZ může pracovat jak v sítích s izolovaným neutrálním bodem, tak i v sítích s uzemněním. UBZ zajišťuje nepřetržitou kontrolu parametrů síťového napětí, účinných fázových (lineárních) hodnot proudů třífázového elektrického zařízení 400 V/50 Hz a kontrolu izolačního odporu motorů. Je vyroben v pouzdře na DIN lištu (TH35). Zajišťuje plnou a účinnou ochranu elektrického zařízení odpojením od sítě a/nebo zablokováním jeho spuštění v následujících případech: nesprávného síťového napětí (nepřípustných skoků napětí, výpadku fáze, nesprávného pořadí fází a zapnutí dvou fází současně, fázové/lineární asymetrie napětí);mechanické přetížení (symetrické přetížení fázových/lineárních proudů) – ochrana proti přetížení s závislým zpožděním;překročení prahu proudu opačného pořadí;nesymetrické přetížení fázových/lineárních proudů spojené s poškozením uvnitř motoru – ochrana před asymetrií fázových proudů s zákazem automatického opětovného zapnutí (SPZ);asymetrii fázových proudů bez přetížení spojeného s poškozením izolace uvnitř motoru a/nebo napájecího kabelu;nedostatek momentu na hřídeli motoru (suchý chod čerpadel) – ochrana proti překročení minimálního startovacího a/nebo pracovního proudu;nepřijatelná nízká úroveň izolace do krytu – kontrola před zapnutím a zablokování startu v případě špatné izolace;zkraty se zemí vinutí statoru během provozu – ochrana před únikem proudu do země Každý typ zabezpečení předpokládá povolení a zákaz automatického opětovného zapnutí zátěže (dále jen SPZ). Modul chrání elektrické zařízení pomocí ovládání cívky externího stykače. UBZ zajišťuje řízení motorů: pomocí analogových vstupů „0-20 mA“ a „0-10 V“;pomocí kanálů dálkového ovládání (rozhraní RS-232 a RS-485 Modbus RTU);pomocí tlačítek na předním panelu UBZ; Sdělení ovládání a přenos parametrů pomocí rozhraní RS-485 podle protokolu MODBUS RTU;ovládání a přenos parametrů pomocí sériového rozhraní RS-232.
