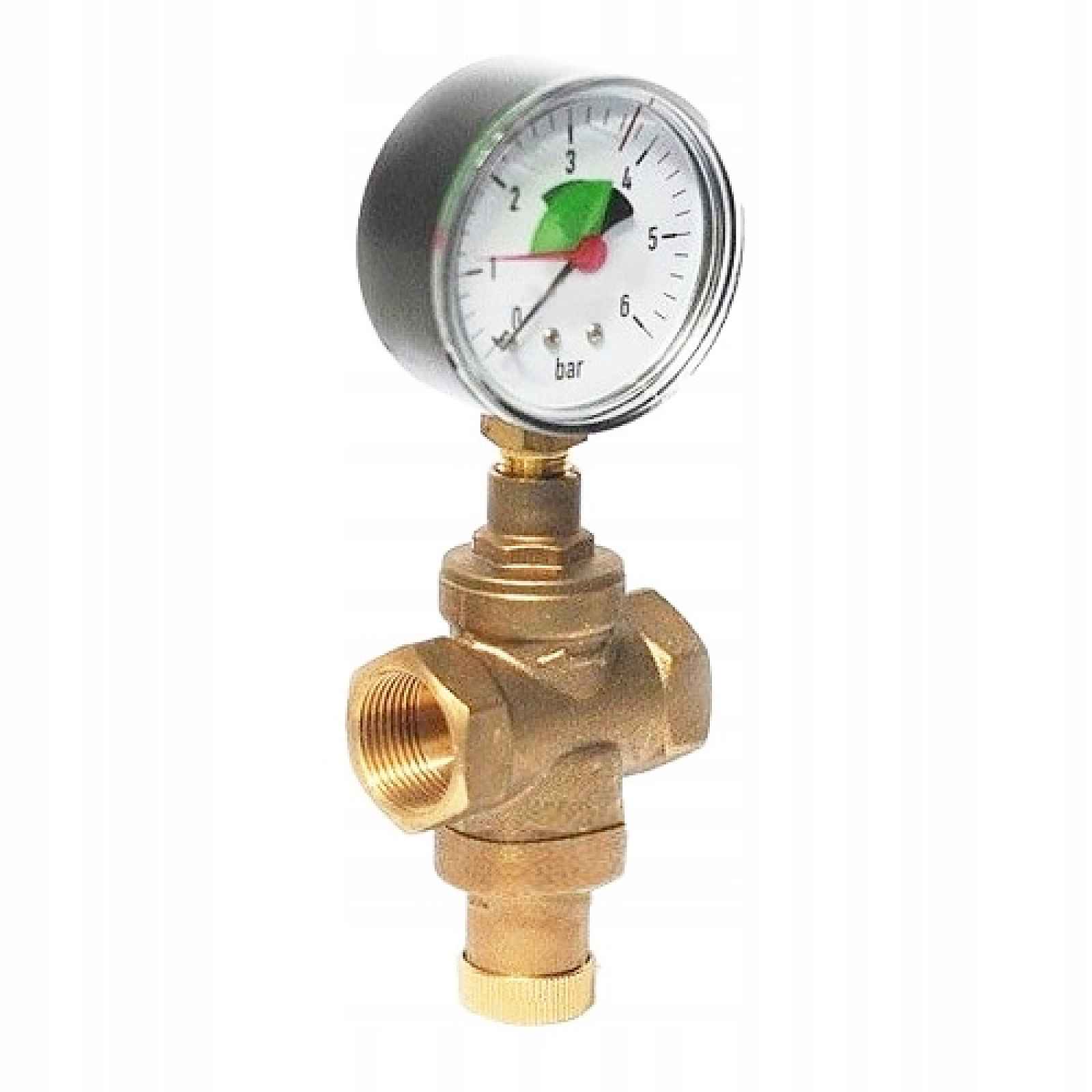

Mini Reduktor Tlaku Vody 1/2 Palce S Manometrem
Předmětem aukce jeMini redukční ventil 1/2 s manometrem ( MINI-REDUKTOR 15/MAN.1/4 6 B)POZOR! Mini redukční ventily jsou díky nízké účinnosti určeny k instalaci před jednotlivé přijímače vody a nejsou vhodné k zabezpečení celého objektu.Velikost závitu I (palce): 1/2 GWVelikost závitu II (palce): 1/4 GWMateriál: mosazProvozní teplota: 80*CVstupní tlak: 10 BARNormy: ČSN EN 1567:2004Hmotnost (kg): 0,1Rádiový manometr fi 50 mm gz 1/4'' spodní, 0 – 6 barPrůměr kotouče: 50 mmRozsah indikací: 0 – 0,6 MPaPouzdro: plastové, černéPřipojení: radiálníVnější závit 1/4'' spodníKontaktní prvek média: slitiny mědiOkolní teplota: - 20*C až 60*CMaximální teplota média 100*CNÁVOD K MONTÁŽI A OBSLUZE REDUKTORŮ TLAKU1. Použití a provozní parametryRedukce tlaku vody jsou vyrobeny z mosazi s částmi vystavenými opotřebení vyrobenými z z nerezové oceli a plně odpovídají požadavkům špičkových reduktorů tlaku vody. Mini redukční ventily se vyznačují maximálním výkonem 1 m3/h.2. NařízeníRegulace se provádí při zavřeném výstupu. Redukce jsou z výroby kontrolovány vstupním podtlakem 10 barů a jsou nastaveny na výstupní tlak 3 barů. Maximální vstupní tlak je u reduktorů typu mini-10 bar. Výstupní tlak v rozsahu 1-4 barů lze u reduktorů typu mini regulovat pomocí regulačního šroubu po odšroubování bezpečnostní matice umístěné ve spodní části těla. Při vytahování regulačního šroubu tlak klesá a při šroubování se zvyšuje tlak. V horní části těla reduktoru je sériově namontována krytka pro připojení manometru měřícího tlak.3. Montáž pro instalaciRedukce typu mini se montuje před jednotlivé přijímače vody, tj. bojlerem, průtokovým ohřívačem vody apod. Reduktor musí být namontován tak, aby směr průtoku vody byl ve směru šipky na těle. Redukce může být namontována v libovolné poloze.4. VykořisťováníPro zajištění bezporuchového provozu reduktoru je bezpodmínečně nutné nainstalovat mechanický filtr před reduktorem. Instalace filtru je podmínkou získání záruky. Znečištění nacházející se ve vodě, které se usazuje mezi houbou a zásuvkou, může způsobit netěsnosti a poruchu reduktoru. V případě instalace reduktoru před bojlerem je důležité, aby správně fungoval zpětný a bezpečnostní ventil – jinak v důsledku zvětšení objemu vody vznikne přetlak na výstupní straně reduktoru. Redukční ventily lze použít pro vodu o teplotě do 80 °C. V případě možnosti zamrznutí vody je nutné vypustit vodu z reduktoru.
