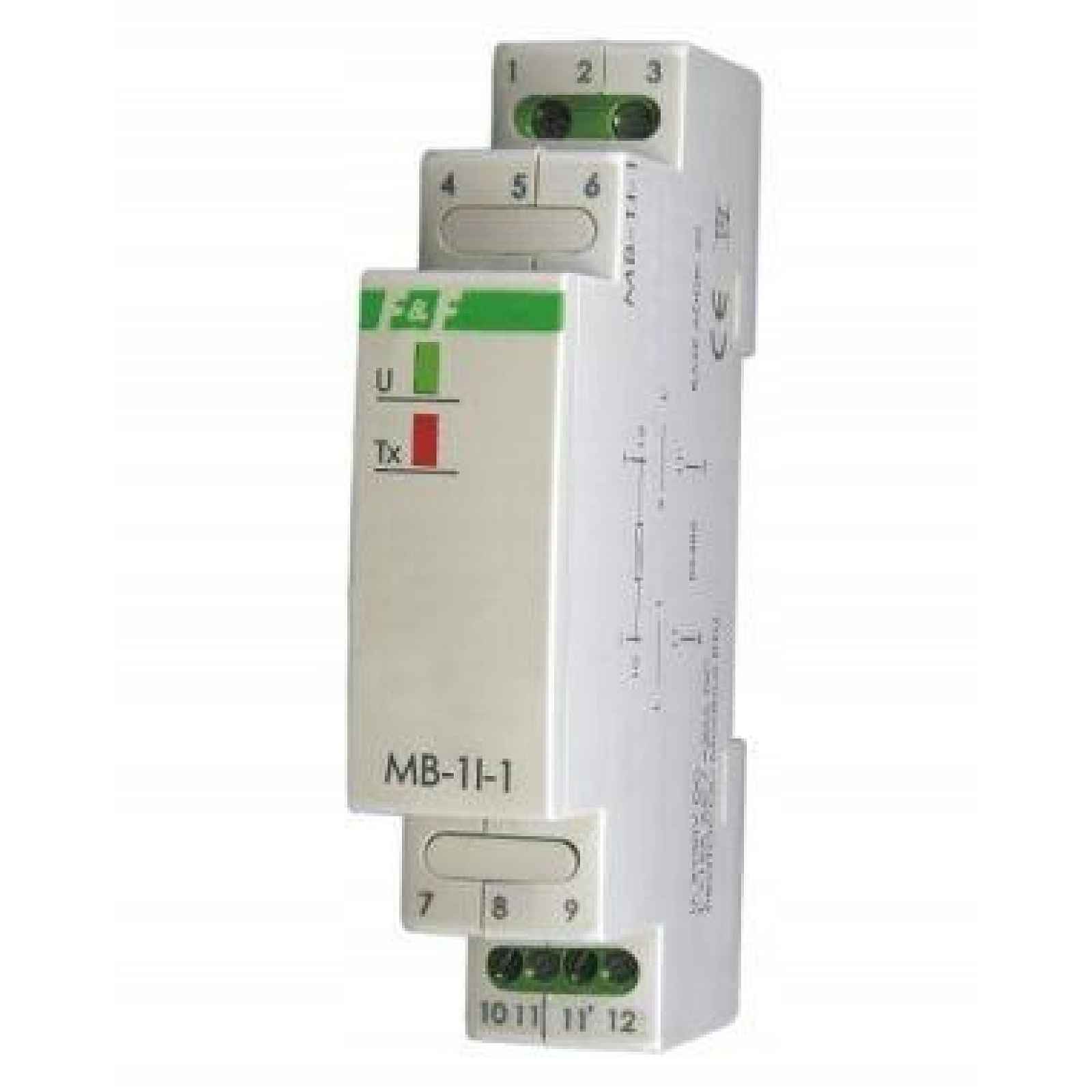

Měřicí převodník MB-1l-1 5A

Měřicí převodník MB-1l-1 5AUrčení Převodník MB-1I-1 je určen pro měření intenzity střídavého nebo stejnosměrného proudu a výměnu dat pomocí portu RS485 podle protokolu MODBUS RTU. Účinkuje Modul provádí nepřetržité měření intenzity proudu protékajícího přes měřicí vstup. Hodnotu vstupního proudu lze přečíst přes port RS485 pomocí komunikačního protokolu MODBUS RTU. Všechny parametry komunikace a výměny dat jsou nastaveny z výroby. Výjimkou je síťová adresa modulu, kterou nastavujeme pomocí vícepolohového přepínače umístěného pod čelní fasádou modulu. Zapnutí napájecího napětí je signalizováno LED světlem zelené U. Správná výměna dat mezi modulem a druhým zařízením je signalizována LED světlem žluté Tx. Převodník měří efektivní hodnotu proudu TrueRMS, což zaručuje vysokou přesnost měření i při deformovaných průběhech. Parametry protokolu MODBUS RTU protokol MODBUS RTUrežim provozu SLAVEnastavení portu Počet bitů za sekundu: 9600datové bity: 8pára: žádnástartovní bity: 1stopové bity: 2rozsah síťových adres 20÷29kódy příkazů 4: Čtení všech nebo více registrů vstupních hodnot(0×04 – Read Input Register)17: Čtení ID(0x11 – Report Slave ID)maximální frekvence dotazování 15 Hz Parametry registrů adresa popis, rozkaz typ atr1000 hodnota proudu kanálu 1 (L1) 04 int readHodnota registru je 16bitové číslo, které zobrazuje hodnotu měřeného napětí se znaménkem +/-. Nejstarší bit označuje znak čísla: 0 – kladné číslo; 1 záporné číslo. Rozsah hodnot čísel v registru je v rozmezí -32768÷+32768.hodnota vstupního proudu se zapisuje do registru ve formě celkového násobného čísla 0,1 A (např. hodnota registru 103 odpovídá intenzitě proudu o hodnotě 10,3 A). Technické údaje napájecí napětí 9÷30 V DCmaximální odběr proudu 50 mArozsah měření TrueRMSMB-1I-1 5A: proud 5A ACnapětí 285 V AC / 400 V DCmax. proud Iin 10Achyba měření 0,5%přesnost čtení registru 0,1Avzorkovací frekvence 10 Hzprůrazné napětí WE->WY 2,1 kVchyba zpracování ± 0,5%vzorkovací frekvence 10 Hzport RS485komunikační protokol MODBUS RTUpracovní teplota -20°C÷+50°Сpřípojka šroubové svorky 2,5 mm²rozměry 1 modul (18 mm)montáž na lištu TH-35stupeň krytí IP20
