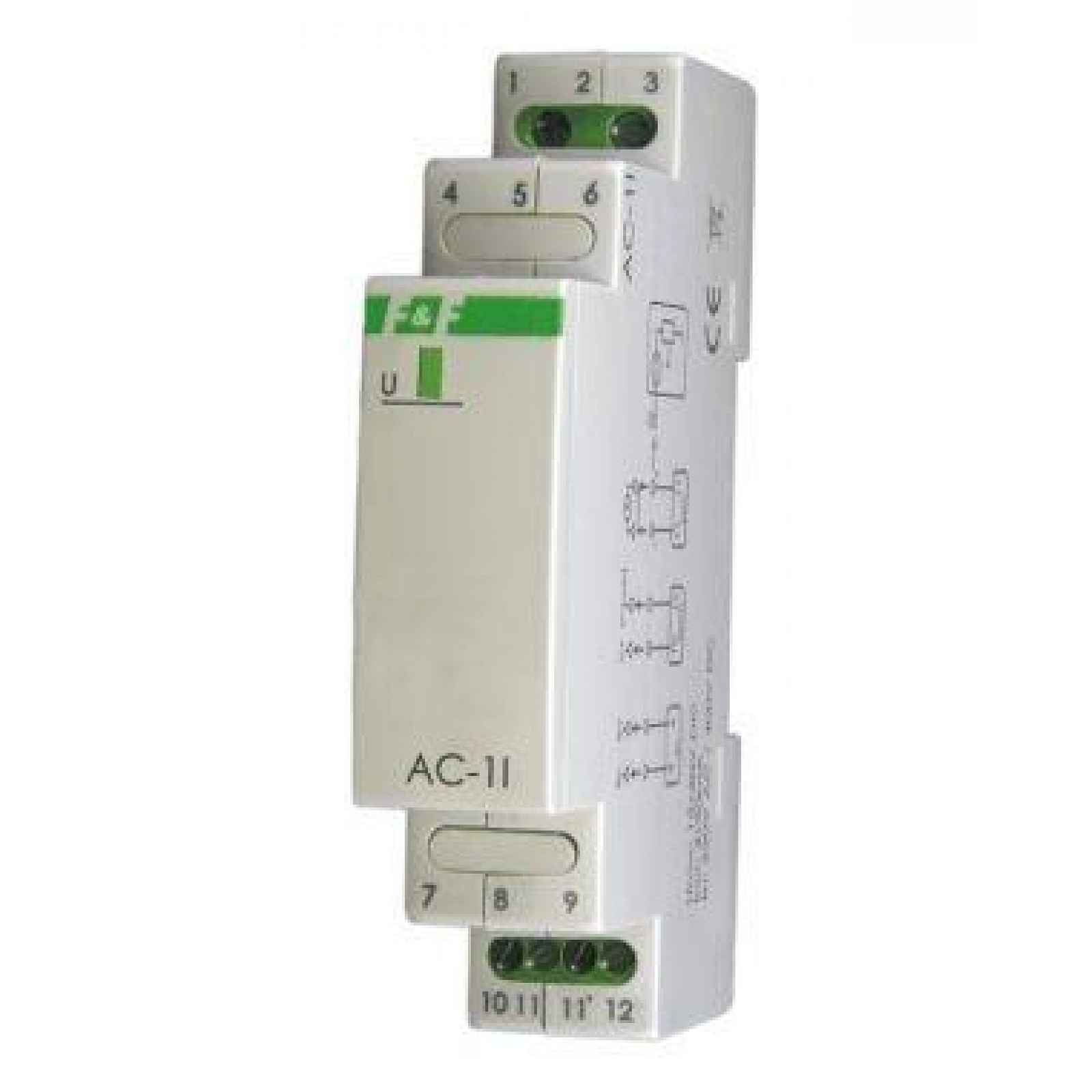

Měřicí převodník AC-1l 5A

Měřicí převodník AC-1l 5AUrčení Modul AC-1I je určen k měření intenzity střídavého nebo stejnosměrného proudu a přeměně měřené velikosti na unifikovaný analogový výstupní proudový signál v rozsahu 4÷20 mA. Účinkuje Převodník provádí nepřetržité měření intenzity proudu protékajícího přes měřicí vstup Iin. Naměřená hodnota proudu je úměrně převedena na výstupní signál stejnosměrného proudu Iout v rozsahu 4÷20 mA.Převodník měří efektivní hodnotu proudu TrueRMS, což zaručuje vysokou přesnost měření i při deformovaných průběhech.Výstupní signál modulu je chráněn filtrem proti rušení, který eliminuje síťové rušení, které má vliv na přesnost přenášeného signálu. To umožňuje použití signálních kabelů o délce až 300 m. Technické údaje napájecí napětí 9÷30 V DCrozsah měření TrueRMSAC-1I 5A: proudnapětí 0÷5A AC< 285 V ACmaximální chyba měření ±0,2Amax. vstupní zatěžovací proud IinAC-1I 5A10A ACpřípustné přetížení 100 A/100 Mvýstupní proud 4÷20mAdélka kabelu vyj. signálního 300 mprůrazné napětí WE->WY 2,1 kVchyba zpracování ± 0,5%příkon 0,8 Wpracovní teplota -20°С÷+50°Сpřípojka šroubové svorky 2,5 mm²rozměry 1 modul (18 mm)montáž na lištu TH-35stupeň krytí IP20
