Měřič spotřeby proudu s přenosem dat F&f 4390

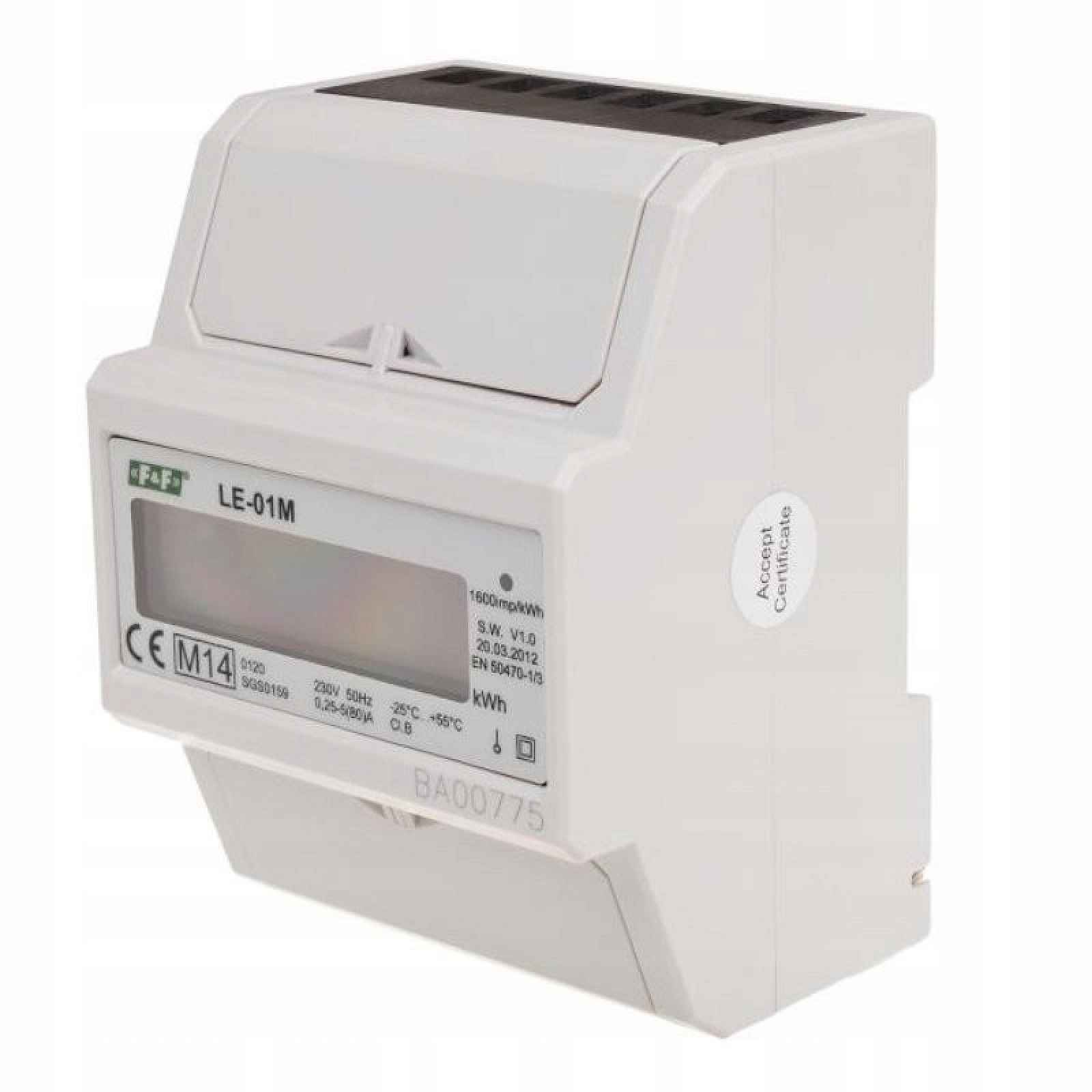

Měřič spotřeby proudu s přenosem dat F&FPočítadlo spotřeby energie LE-01M s přenosem dat je jednofázový střídavý elektroměr v přímém systému. Počítadlo proudu je v souladu se směrnicí MID.LE-01M je statický (elektronický) kalibrovaný elektroměr. Používá se pro indikaci a záznam odebrané elektrické energie s možností přenosu dat přes kabelovou síť standardu RS-485 podle Modbus RTU. Díky přenosu dat je možné vzdáleně odečítat parametry a stavy počítadla přes internetovou síť na počítači.Počítadlo proudu LE-01M pod vlivem proudícího proudu a aplikovaného napětí provádí přesné měření množství odebírané elektrické energie. Spotřeba energie je signalizována blikáním LED diody (1600 imp/kWh) a její hodnota je indikována LCD displej. Číslice za desetinnou čárkou označují setiny kWh (0.01 kWh = 10 Wh).Komunikace s indikátorem pracujícím jako zařízení typu SLAVE probíhá podle standardu Modbus RTU přes sériový port RS-485. Přečtené hodnoty registrů po přepočtu poskytují výsledek v kWh v souladu s údaji na displeji elektroměru. Každý z indikátorů je identifikován prostřednictvím unikátní adresy přidělované uživatelem.Technické údaje:Typ: jednofázovýPorty: RS-485Komunikační protokol: MODBUS RTUKompatibilita: MID 2014/32/EUReferenční napětí: 230 V AC ±30%Základní proud: 5 AMaximální proud: 80 AMinimální měřený proud: 0,04 AVlastní odběr počítadla: 10 VA; 2 WRozsah indikací počítadla: 0÷99999,99 kWhPevný měřič: (0,625 Wh/imp) 1600 imp/kWhSignalizace čtení: červená LEDPřipojovací napětí SO+ SO-: max. 27 V DCPřipojovací proud SO+ SO-: max. 27 mADoba impulsu SO+ SO-: 34÷80 msTřída přesnosti: BPřipojení: šroubové svorky 25 mm²Rozměry: 4,5 modulů (75 mm)Montáž: na 35 mm lištuStupeň ochrany: IP 20
