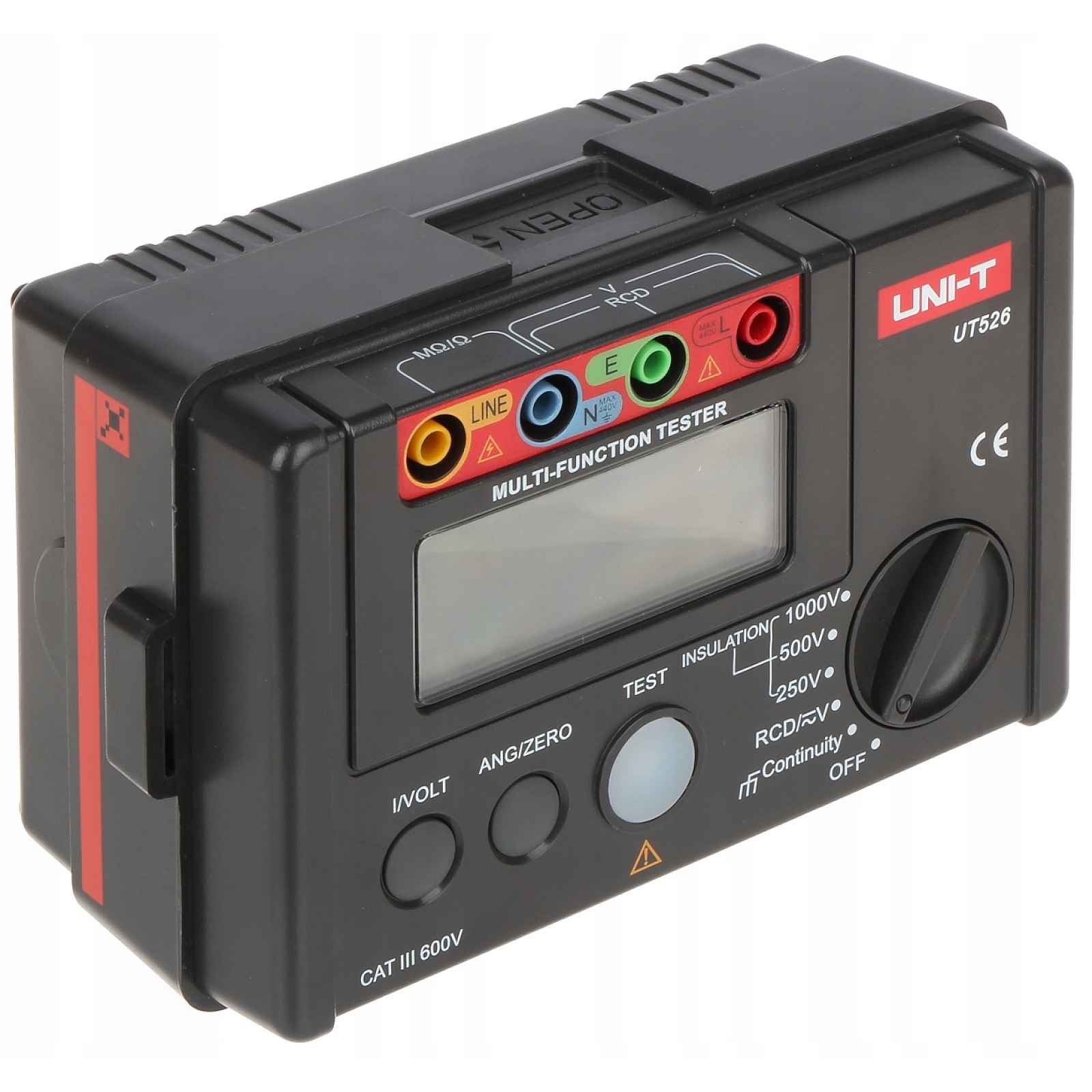

Měřič UT-526 je specializované zařízení určené k měření izolačního odporu do 500MΩ a provádění testů RCD (diferenciálních proudových spínačů). Funkce Continuity navíc umožňuje provést test odporu uzemňovací smyčky. Pozor! Pro správné měření hodnoty izolačního odporu je nutné použití vysokého napětí. Celý popis ↓
Parametry
| Značka: | UNI-T |
Popis Měřič Izolačního Odporu Tester Rcd UT-526 Uni-t
Při provádění měření je třeba dbát zvýšené opatrnosti a dodržovat doporučení uvedená v návodu k zařízení.SPECIFIKACE:
Měření odporu
Zkušební napětí 250 V: 0.05 MΩ ... 200 MΩ, Zkušební napětí 500 V: 0.05 MΩ ... 300 MΩ, Zkušební napětí 1000 V: 0.05 MΩ ... 500 MΩ
Přesnost měření
0.05 MΩ ... 500 MΩ ± (5% + 5)
Napětí otevřeného obvodu
Zkušební napětí + 10 %
Intenzita testovacího proudu
0.9 mA ... 1.1 mA
Intenzita zkratového proudu
< 1.8 mA
Měření střídavého napětí (AC)
0 V ... 440 V ± (2% + 3) @ 1 V
Zobrazit celý popis
Měření stejnosměrného napětí (DC)
0 V ... 440 V ± (2% + 3) @ 1 V
Měření malých odporů
0.01 Ω ... 2000 Ω ± (2% + 5)
Měření frekvence
20 Hz ... 100 Hz - pouze pro srovnávací účely
Test proudových chráničů RCD
Pracovní napětí: 220V ± 10 %, Testovací proud: 10mA / 30mA / 100mA / 300mA, Rozsahy doby vypnutí: 0 ... 2000 ms ± (5% + 2) @ 10 mA, 0 ... 500 ms ± (5% + 2) @ 30 mA, 0 ... 300 ms ± (5% + 2) @ 100 mA, 0 ... 300 ms ± (5% + 2) @ 300 mA, 0 ... 2000 ms ± (5% + 2) @ 10 mA, 0 ... 500 ms ± (5% + 2) @ 30 mA, 0 ... 300 ms ± (5% + 2) @ 100 mA, 0 ... 300 ms ± (5% + 2) @ 300 mA
Automatická změna rozsahů měření
Ne
RS-232
Ne
USB
Ne
Provozní teplota
0 °C ... 40 °C
Dovolená relativní vlhkost okolí
≤ 85 % (bez kondenzace)
Napájení
6 x Baterie 1.5V, typ AA/LR6/FR6 - součástí balení
Hmotnost
0.45 kg
Rozměry
150 x 100 x 71 mm
Výrobce / Značka
UNI-T
Vybrané vlastnosti
- Upozornění na použití vysokého napětí během měření,
- Přepínač fáze 0° / 180° během testu RCD,
- Automatická identifikace napětí AC/DC,
- Velký, dobře čitelný LCD displej s podsvícením,
- Bzučák,
- Alarm nízkého stavu baterie,
- Estetické a solidní provedení
Úplný název produktu
MĚŘIČ IZOLAČNÍHO ODPORU + TESTER RCD UT-526 UNI-T
