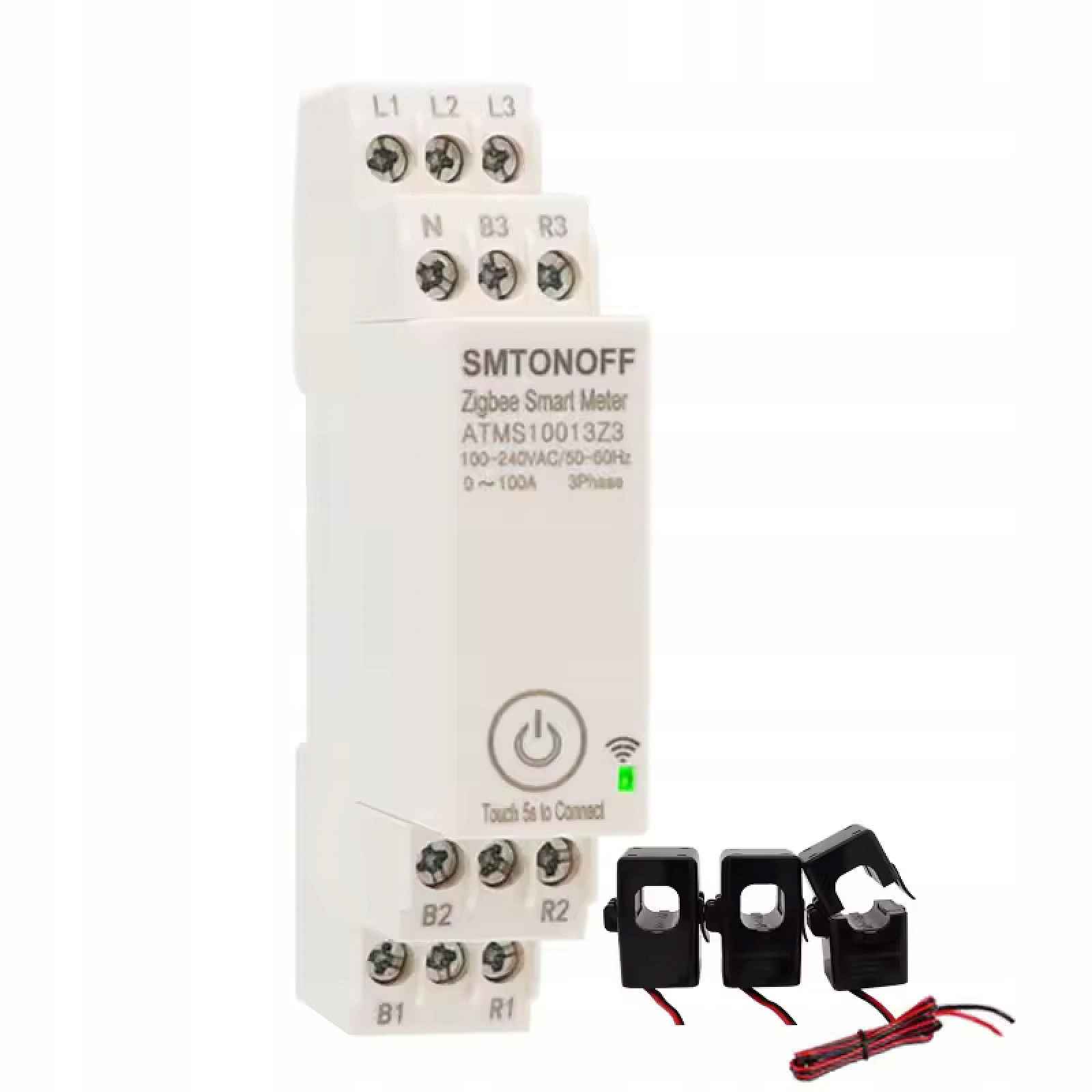

Měřič energie 3-fázový obousměrný 3 Ct Zigbee Tuya Zigbee2MQTT 100A

Měřič umožňuje měření elektrické energie pro každou ze tří fází – jak ve směru odběru, tak výroby – díky použití technologie obousměrného měření. Použití proudových transformátorů umožňuje provádět měření bez zásahu do stávající instalace, což výrazně zvyšuje bezpečnost používání. Vestavěný modul Zigbee umožňuje vzdálený přístup k naměřeným datům odkudkoli na světě. Přečtené parametry, jako je napětí, proud, činný výkon a spotřeba energie, lze využít k automatickému ovládání jiných zařízení v systému inteligentní domácnosti. Počítadlo se vyznačuje vysokou přesností měření, jednoduchou montáží na DIN lištu a možností uchovávání historických dat až po dobu jednoho roku. K dispozici jsou také podrobné grafy spotřeby energie – celkem v denním, měsíčním a ročním vyjádření. ⚠ Je vyžadována brána/koordinátor Zigbee. ✔ Zabírá pouze jeden modul na DIN lištuPříklady obousměrného měření (obrázek výše) Svorka Clamp1 na síť (měří tok energie mezi sítí a měřičem): Měření energie "Ze sítě" nebo "Do sítě": - Pokud je směr měřeného proudu P1→P2, odečet energie je sčítán jako energie "Ze sítě". - Pokud je směr měřeného proudu P2→P1, odečet energie je sčítán jako energie "Do sítě". Svorka Clamp2 na Invertor (měří energii generovanou invertorem): - Měření energie generované invertorem: - Směr svorky musí ukazovat na invertor. Svorka Clamp3 na Zátěž (měří energii spotřebovávanou zátěží): - Měření energie spotřebovávané zátěží: - Směr svorky musí ukazovat na zátěž.Obrázek výše: příklad 3-fázového zapojení – jednosměrné měření (pouze odběr energie)Popis ovládacího panelu aplikace TUYA Horní část obrazovky: Active Energy Total – Celková činná energie (kWh) Celkové množství energie, které proteklo měřičem – jak spotřebované, tak i dodané do sítě.Total Forward Energy (kWh) – Energie spotřebovaná (kWh) Množství energie odebrané ze sítě spotřebiči.Total Reverse Active Energy (kWh) – Energie dodaná (kWh) Množství energie předané z instalace (např. FV) zpět do elektrické sítě.Sloupcový graf Historie hodinové spotřeby energie – vizualizace dat pro danou hodinu. Střední část – Zelená karta (aktuální parametry pro každou ze 3 fází): Current (A) – Proud (A) Aktuální intenzita proudu pro vybranou fázi.Active Power (kW) – Činný výkon (kW) Energie spotřebovávaná nebo vyráběná v daném okamžiku. To je výkon skutečně využívaný k práci zařízení. Význam hodnot: Kladná hodnota → energie je spotřebovávána (odběr ze sítě). Záporná hodnota → energie je dodávána (výroba, např. z FV). Příklady: Active Power A: –0.058 kW → fáze A dodává 58 W do sítě. Active Power A: 0.333 kW → fáze A odebírá 333 W ze sítě.Voltage (V) – Napětí (V) Aktuální napětí v dané fázi – obvykle kolem 230 V. ? Dolní část – Souhrnná data pro celý systém: Total Active Power (kW) – Celkový činný výkon (kW) Součet činného výkonu ze všech tří fází.Total Reactive Power (kVar) – Celkový jalový výkon (kVar) Složka výkonu, která nevykonává práci – např. v indukčních zátěžích (motory, transformátory).Overall Power Factor – Celkový účiník (cos φ) Efektivita využití energie. Hodnota 1.00 znamená plné využití činného výkonu, bez jalového výkonu. ⚙️ Dolní navigační lišta: Electricity Consumption Statistics – Statistiky spotřeby energie Tlačítko vedoucí k historii měření (denní, měsíční, roční grafy energie spotřebované, dodané, celkového činného výkonu).Rozsah měřených parametrů pomocí Zigbee2MQTT Energie: Energie – součet spotřebované energie (kWh)Výrobní energie – součet energie odevzdané do sítě (kWh)Celková energetika – celkový součet spotřebované a vyrobené energie (kWh) Napětí (voltáž): Voltage A, B, C – napětí v každé ze tří fází (V) Příkon (Current): Current A, B, C – proud v každé fázi (A) Výkon: Power A, B, C – okamžitý výkon v každé fázi (W)Power – celkový okamžitý činný výkon (W)Power reactive – okamžitý jalový výkon (VAR) Výkonový koeficient: Power factor – koeficient výkonu (cos φ) vyjádřený v procentech Kvalita spojení: Linkquality – kvalita signálu Zigbee (LQI)Scény automatizace (TUYA Smart) Vytvořte si vlastní scénář, který bude spuštěn v případě překročení nebo poklesu vybraných parametrů výkonu. Na základě toho mohou být ostatní zařízení v systému automaticky spuštěna nebo vypnuta a vy obdržíte upozornění PUSH, SMS nebo hlasové volání – to vše prostřednictvím aplikace TUYA. Spouštěče (triggery): Každý z
