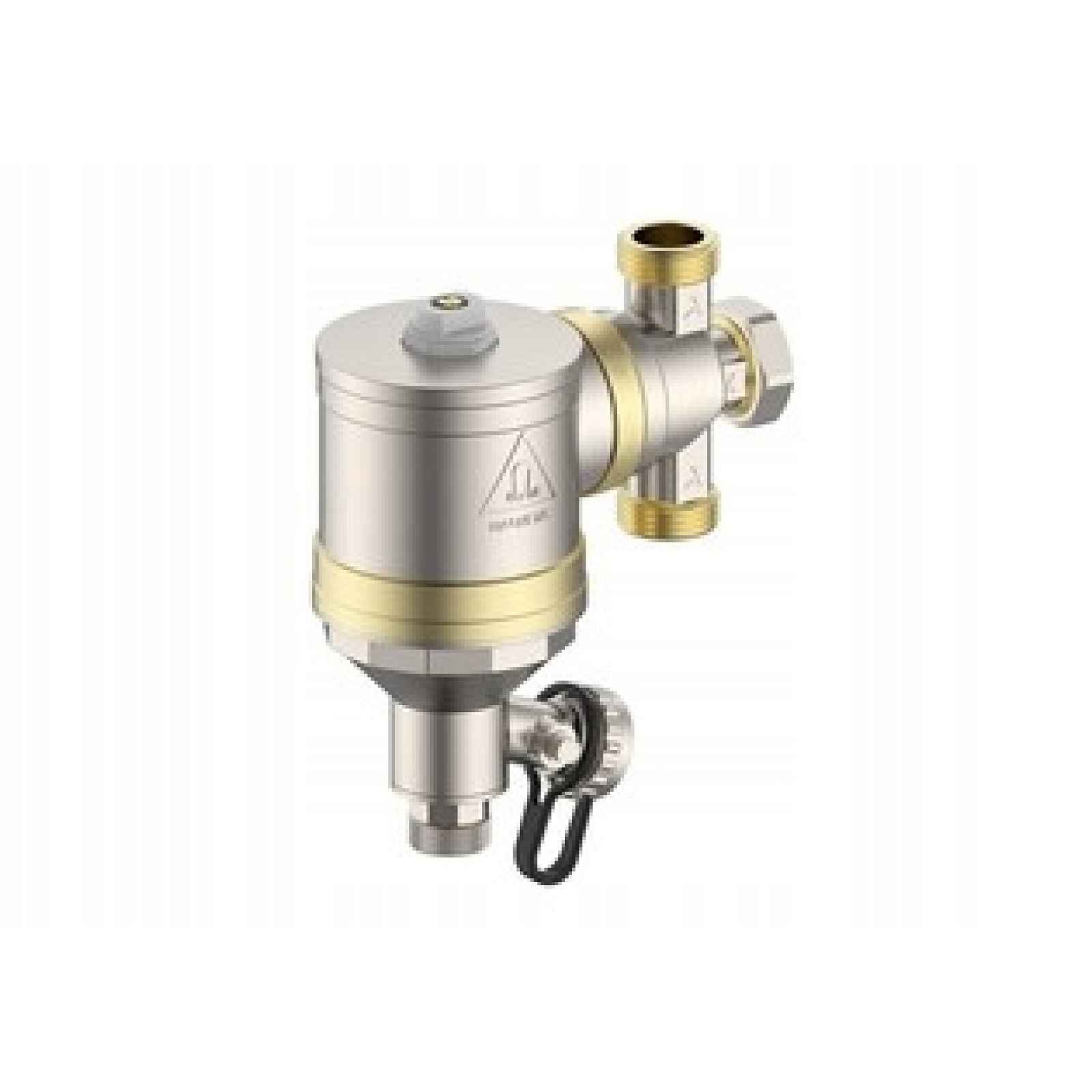

Magnetický separátor Calido 1" S Filtrem+osa

Magnetický odlučovač s filtrem a usazovacím prostorem Calido CA/FOMN-25 1" TŘÍSTUPŇOVÉ ODSTRAŇOVÁNÍ NEČISTOT Funkce magnetického odlučovače je založena na principu hydrocyklonu v kombinaci s magnetickým a mechanickým odstraňováním nečistot. Médium z topného systému, které vstupuje do komory odlučovače, je uvedeno do rotačního pohybu a vystaveno působení magnetického pole pro separaci magnetických částic. Pevné nečistoty jsou zachyceny síťovým filtrem umístěným ve spodní části odlučovače a padají do usazovacího prostoru. Vyčištěné topné médium po průchodu síťovým filtrem protéká vnějším pláštěm filtru a usazovacího prostoru zpět do systému.Konstrukce separátoru Ruční odvzdušňovač O-kroužek 2 ks Bezpečnostní kroužek Přípojná matice Otočná přípojka Záslepka Magnetická vložka Vypouštěcí ventil Korpus osadníka Síťový filtr Směrový proud hydrocyklonu Korpus separátoru Specifikace: Max. tlak: 10 bar Max. teplota: 110 °C Průtokový koeficient: Kv = 5,8 m3/h (1”) Magnetická síla: 11 000 Gauss Stupeň filtrace síťové vložky: 500 μm Typ magnetu: neodymový Přípustné kapaliny: voda a roztok vody s glykolem o maximální koncentraci 40 %
