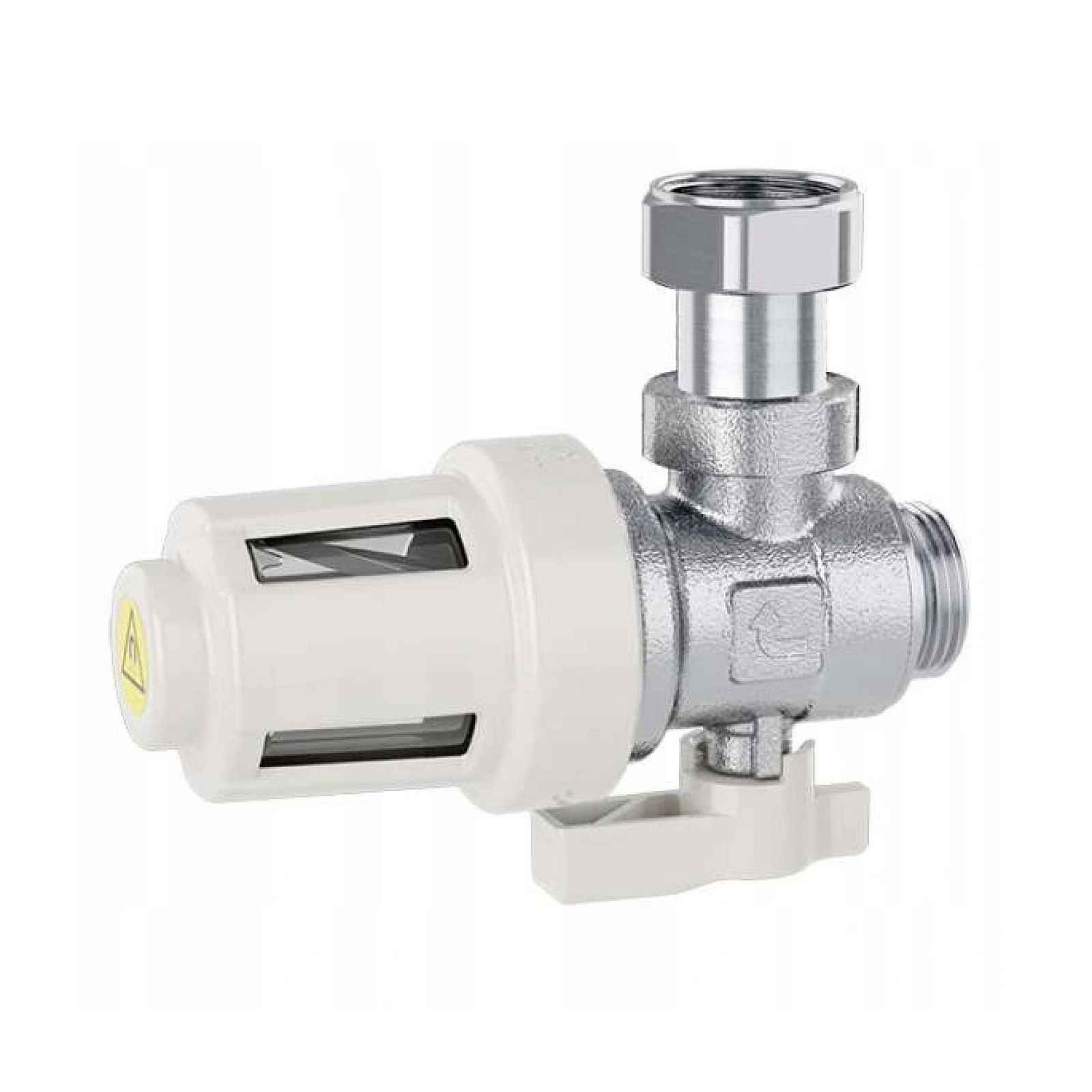

Magnetický separátor Caleffi Xs 3/4" Filtrační pro montáž pod kotlem
Úhlový ventil 3/4" s filtrem a magnetem CALEFFI XS Caleffi XS filtrační zařízení s magnetem pro montáž pod kotel Caleffi XS® filtrační zařízení s magnetem díky použití filtrační vložky, neodymového magnetu a sběrné komory mechanicky odděluje nečistoty nacházející se v instalační vodě. Speciální konstrukce umožňuje zkontrolovat stupeň znečištění filtrační části. Malé rozměry zařízení umožňují jeho použití pro zabezpečení jakéhokoli typu kotle.Technické specifikace: Materiály: Tělo: mosaz EN 12165 CW617N, chromované Spojka: mosaz EN 12165 CW617N, chromovaná Hydraulické těsnění: EPDM Kryt filtrační části: PA 12 Kryt: PA6G30 Filtrační vložka: nerezová ocel EN 10088-2 (AISI 304) Kula: mosaz EN 12165 CW617N, chromovaná Kulová páka ventilu: PA66G30 Provedení:Médium: voda, netoxické roztoky glykolu Maximální koncentrace glykolu: 30 % Maximální pracovní tlak: 3 bar Rozsah provozní teploty: 0÷90 oC Průměr oka filtrační vložky: 800 μmMagnetická indukce: 0,475 TKv: 3,55 m3/h Přípojky: strana kotle: 3/4“ GZ (ISO 228-1) strana instalace: 3/4“ GZ (ISO 228-1) spojka s pohyblivou maticí (součástí balení) 3/4” GW (ISO 228-1) - 3/4” GW (ISO 228-1) Princip fungování: Princip fungování zařízení s magnetickou vložkou je založen na: mechanické filtraci díky použití speciální filtrační vložky oddělení feromagnetických částic pomocí neodymového magnetu separace větších nečistot díky použití komory s velkou kapacitou Díky speciální vnitřní konstrukci jsou nečistoty vysráženy z vody a shromažďovány v komoře. Magnet umístěný na cestě protékající vody účinně odděluje feromagnetické částice. Filtrační prvek s průměrem síťky 800 μ m zachytí zbývající nečistoty. Speciální konstrukce umožňuje zkontrolovat stupeň znečištění filtrační části. Díky tomuto řešení lze čištění provést v případě potřeby. Po uzavření kulového ventilu z filtrační části lze odstranit nečistoty v ní nahromaděné. Hydraulické vlastnosti: Montáž zařízení: Zařízení lze namontovat pouze ve vodorovné poloze. Přiložená spojka s pohyblivou maticí usnadňuje připojení zařízení ke kotli například pomocí pružných vodičů. Údržba: Speciální konstrukce umožňuje jednoduše zkontrolovat stav znečištění zařízení. Po zavření kulového ventilu můžete odpojit část zodpovědnou za hromadění nečistot a vyčistit ji. Čištění může být provedeno pod tekoucí vodou.
