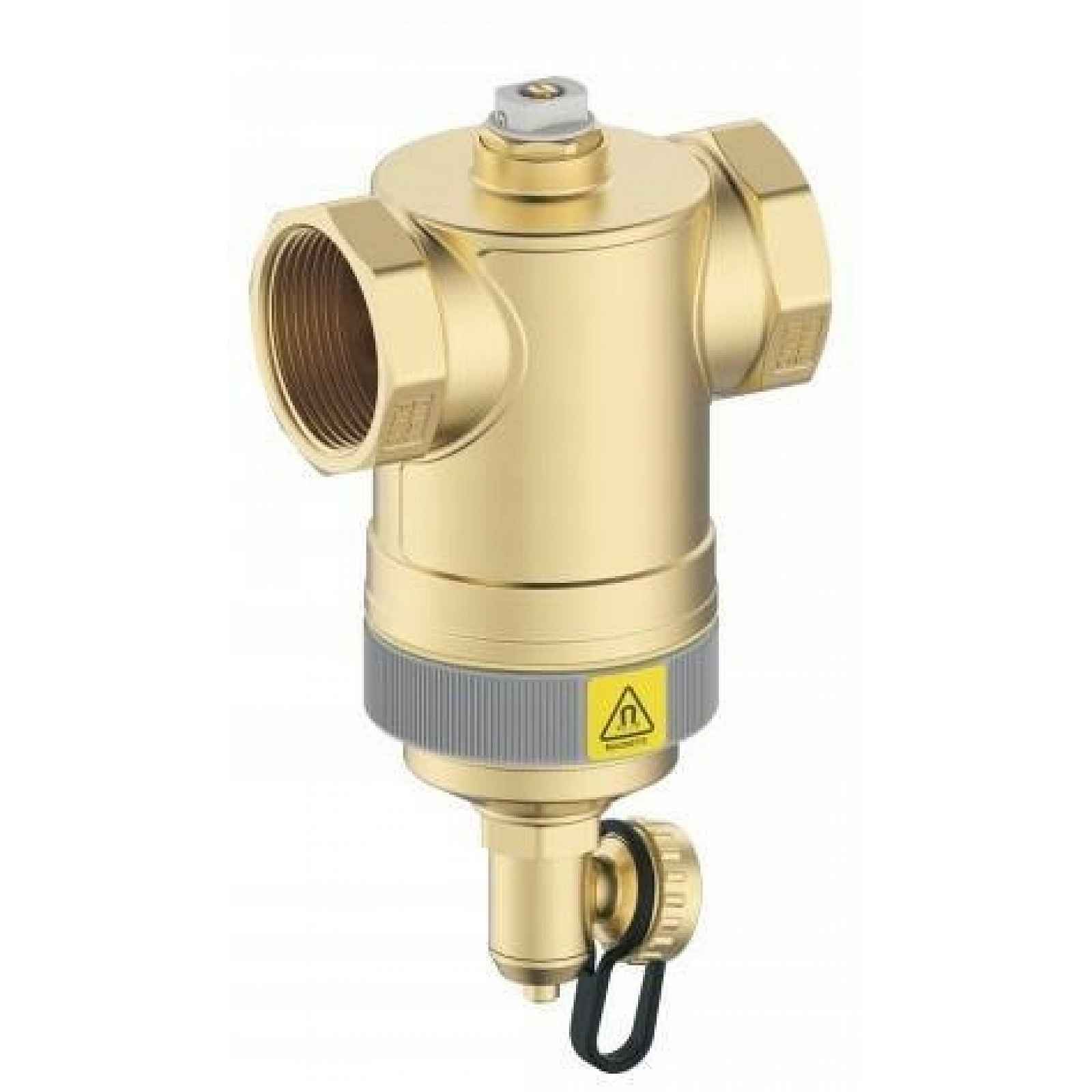

Magnetický Filtr Separátor Nečistot Ibo Ibf -1O 1" DN25

MAGNETICKÝ FILTR ODDĚLOVAČ NEČISTOT IBO IBF -1O 1" DN25Oddělovač nečistot je navržen k zachycování nečistot v systémech ústředního topení. Moderní systémy vybavené vysoce výkonnými systémy napájenými kotli jsou náchylné k poruchám a snížení výkonu a efektivity práce v důsledku znečištění oxidy železa, což je hlavní složka rzi, které vznikají v důsledku koroze a usazují se ve formě usazenin. Částice oxidu železa cirkulují celým topným okruhem, usazují se v kritických bodech instalace a vystavují celý systém poruchám, např. čerpadel, ventilů nebo výměníků tepla, a samotný topný výkon kotle klesá, což se promítá do zvýšených nákladů na vytápění. Použití magnetických filtrů / oddělovačů nečistot umožňuje zvýšit ochranu celého topného systému odstraněním většiny pevných nečistot, které zahrnují železo nebo oxidy železa suspendované v kapalině topného systému, což umožňuje chránit většinu součástí celého systému. Filtry lze použít v instalacích, kde dochází k nepřetržité cirkulaci topného média. Topné médium může sestávat z roztoku vody a glykolu, kde obsah glykolu nepřesahuje 50 %.Oddělovače nečistot jsou komplexní zařízení s dvojí funkcí zachycování nečistot, jak feromagnetických, tak nemagnetických, díky použití dvojité filtrace. Kapalina proudící v systému musí protékat filtrem, aby se uzavřel okruh. První prvek umožňující odfiltrování feromagnetických nečistot (oddělení magnetitu) je magnet o síle 9000 Gauss namontovaný na vnější straně těla. Další prvek umožňující oddělení pevných nemagnetických nečistot je vložka v podobě filtrační sítě z mosazi. Filtrační komora má větší průměr než hrdla, což umožňuje místní zpomalení rychlosti proudění kapaliny uvnitř filtru, a tím i zpomalení nečistot nacházejících se v kapalině. Díky této konstrukci má magnet možnost přitahovat k sobě většinu feromagnetických nečistot, zatímco větší částice, jak feromagnetické, tak nemagnetické, jsou zachyceny filtrační vložkou. Následně lze shromážděné nečistoty odstranit vypouštěcím ventilem.Technické údaje:rozměry - 86 x 176 mmmaximální pracovní tlak - 10 Bar / 1,0 Mpamaximální teplota kapaliny - 110°Cfiltrace - ≥50 μmmaximální průtok - 80 l/minsíla magnetu - 9000 Gausspřipojení - 1" x 1"materiál - Mosazhmotnost - 950 gOddělovač má jak magnetický prstenec přitahující feromagnetické nečistoty, tak filtrační síť z mosazi, která umožňuje rozbíjet nemagnetické nečistoty a vzduchové bubliny.Montáž:Magnetické filtry IBF–10 lze montovat do vodorovných i svislých systémů. Všechny magnetické filtry by měly být instalovány na zpátečce topného systému za posledním radiátorem a před vstupem do kotle, čímž jej chrání před nečistotami, zejména ve fázi zahřívání.MAGNETICKÝ FILTR ODDĚLOVAČ NEČISTOT IBO IBF -1O 1" DN25
