Magnetický filtr s odlučovačem nečistot 1" Gw Caleffi Xf

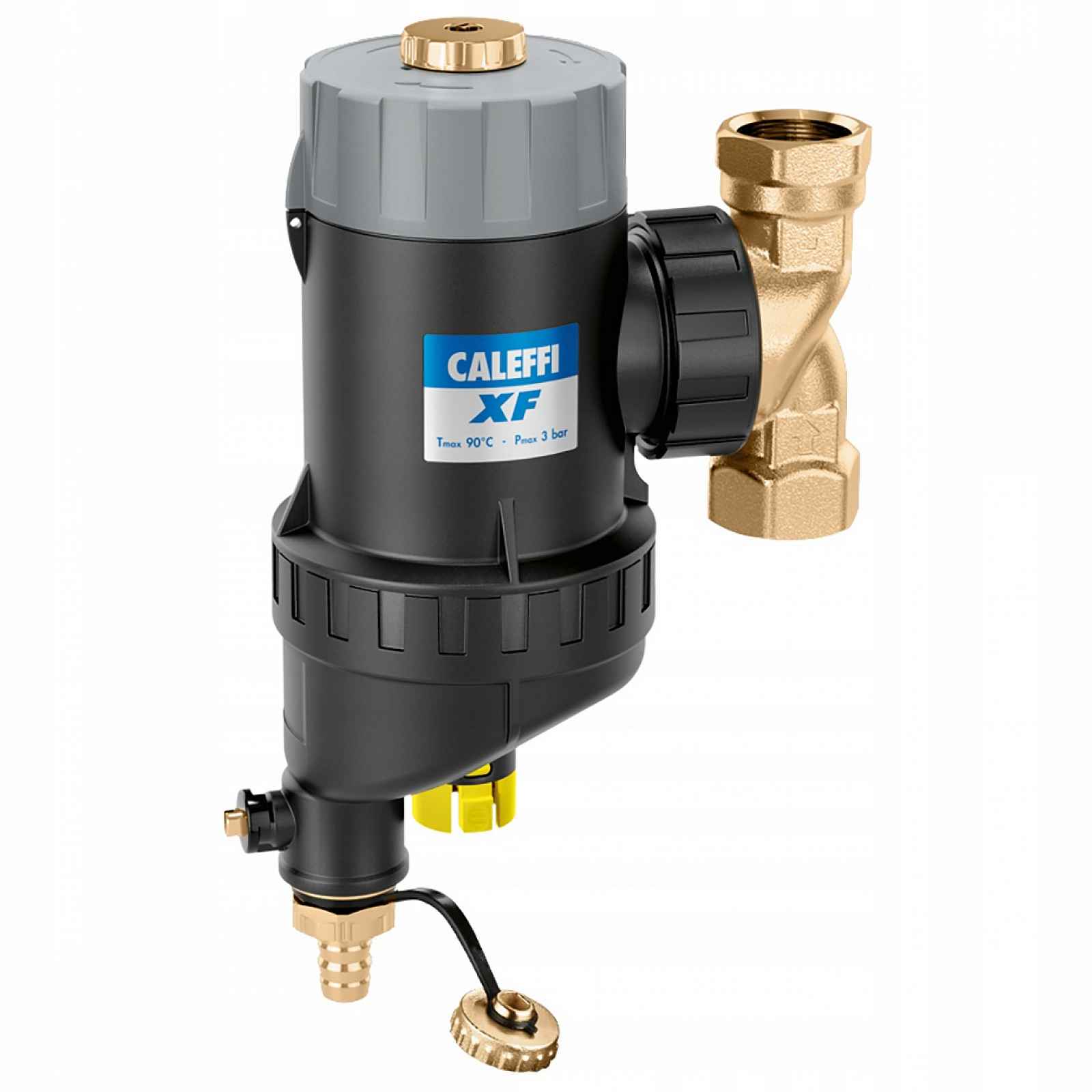

Magnetický filtr s odlučovačem nečistot | 1" GW | Caleffi XFMagnetický filtr s odlučovačem nečistot Caleffi XF 577600 DN 25 s připojením 1" GW účinně chrání topný systém, tepelné čerpadlo a kotel před kalem, rzí a kovovými pilinami. Pokročilá konstrukce zajišťuje čistší vodu v oběhu, klidnější provoz zařízení a snižuje riziko nákladných poruch. Zařízení využívá třístupňový systém separace nečistot. Široká komora uklidňuje průtok a odděluje pevné částice, silný magnet zadržuje feromagnetické nečistoty a přesná filtrační síťka zachycuje zbývající částice. Díky tomu jsou výměník tepla, oběhové čerpadlo a ostatní prvky zařízení účinně chráněny před hromaděním usazenin. Caleffi XF 577600 je vybaven otočným mosazným t-rozdělovač, který usnadňuje montáž na vodorovné i svislé vodiče. Robustní tělo z polymeru PA66G30 a odolné prvky vyrobené z mosazi, nerezové oceli a technických materiálů zaručují odolnost vůči podmínkám v instalaci. Velká filtrační plocha zajišťuje nízký průtokový odpor, takže čerpadlo může pracovat volně a efektivně. Údržba filtru je rychlá a pohodlná. Po vysunutí magnetické vložky, otevření vypouštěcího ventilu a otočení horního knoflíku čistí vestavěné kartáče filtrační síťku bez nutnosti rozebírat celé zařízení. Filtr může také plnit funkci dávkovacího bodu pro čisticí prostředky a inhibitory koroze a ruční odvzdušňovač umožňuje snadné odstranění vzduchu z komory. Nejdůležitější vlastnosti produktu Třístupňová filtrace: gravitační separace, magnetická filtrace a mechanická filtrace. Účinné zadržování rzi a kovových pilin díky centrální magnetické vložce s indukcí 3× 0,475 T. Přesnost mechanické filtrace 160 µ m. Čištění bez demontáže díky vestavěným rotačním kartáčům. Otočný t-rozdělovač z mosazi EN 1982 CB 753S usnadňuje montáž do různých instalačních systémů. Nízký průtokový odpor a koeficient průtoku Kv 10,7 m³/h. Integrovaný ruční odvzdušňovač v horním víku. Bod dávkování instalační chemie. Přizpůsobení pro práci s vodou a roztoky glykolu o koncentraci až 30 %. Možnost použití v instalacích s tepelnými čerpadly, plynovými kotli a chladiči. Technická specifikace Výrobce a model: Caleffi XF 577600, řada 577 Nominální průměr: DN 25 Připojení: 1" GW, vnitřní závit ISO 228-1 Průtokový faktor Kv: 10,7 m³/h Přesnost filtrace: 160 µ m Magnetická indukce: 3 × 0,475 T Maximální pracovní tlak: 3 bar Rozsah provozní teploty: 0 až 90 °C Vnitřní objem: 0,53 l Korpus: polymer PA66G30 T-rozdělovač: mosaz EN 1982 CB 753S Filtrační prvek: polymer POM a nerezová ocel Vnitřní kartáčky: PA66 Utěsnění: EPDM Nejčastější dotazy Lze filtr vyčistit bez demontáže? Ano. Vypněte oběhovou pumpu, vysuňte zespodu magnetickou vložku, otevřete vypouštěcí ventil a několikrát otočte horním knoflíkem. Vestavěné kartáče odstraní usazeniny ze sítě a protékající voda vyplaví nečistoty do podložené nádoby. V jaké poloze lze filtr namontovat? Otočný t-rozdělovač umožňuje připojení zařízení k vodorovným nebo svislým vodičům. Samotné těleso filtru by mělo být namontováno ve svislé poloze s odtokem směřujícím dolů. Kolik místa je třeba nechat pod filtrem? Pod spodní částí korpusu je třeba ponechat minimálně 110 mm volného prostoru. Je nezbytná pro volné vysunutí magnetické vložky během čištění. Je filtr vhodný pro instalaci naplněnou glykolem? Ano. Caleffi XF 577600 může pracovat s vodou a roztoky glykolu o maximální koncentraci 30 %, proto se osvědčí mimo jiné v instalacích s tepelnými čerpadly.
