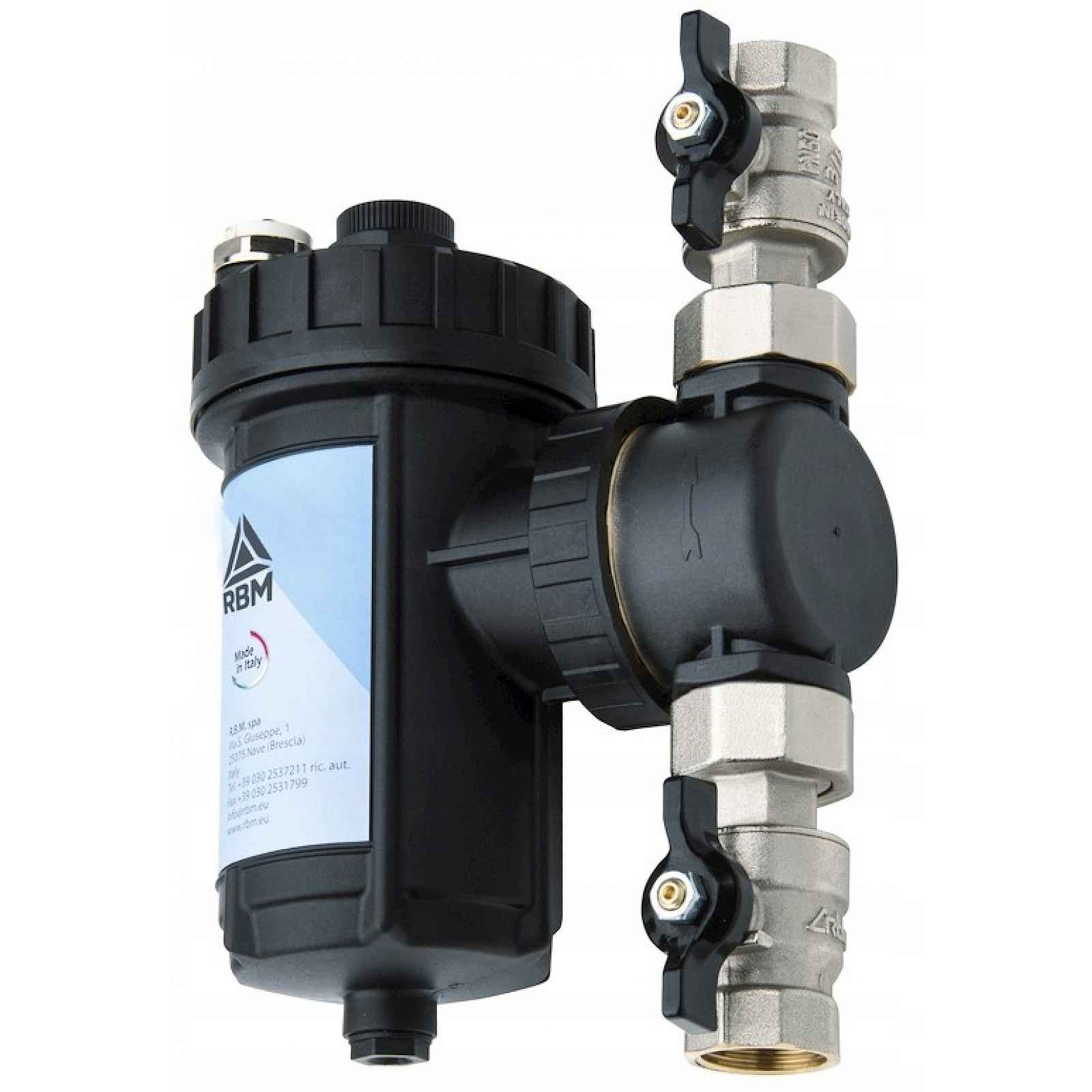

Magnetický filtr Rbm Safe Cleaner 2 1" Rbm 23190650

Magnetický separátor SafeCleaner2 1" od společnosti RBMSafeCleaner od společnosti RBM, multifunkční magnetický oddělovač kalu, řeší problémy instalace spojené s přítomností částic, zejména rzi a písku, které jsou produktem koroze a vodního kamene.PRINCIP FUNGOVÁNÍ: Tekutina tekoucí po vyznačené trase je nucena proniknout přes síťku vložky do filtrační komory. V této filtrační komoře díky současnému působení: filtrační vložka magnetu, směr kapaliny, který je dán zvláštní vnitřní geometrií, je filtrován. Za prvé, náhlé změny průřezu (filtrační komora má mnohem větší průměr než kabel) zpomalují pohyb kapaliny a tím i rychlost odvádění částic v ní suspendovaných. Částice se srazí s mřížkou filtrační vložky a navíc zpomalují svůj pohyb. Těžší částice klesají dolů v důsledku působení gravitace, která převažuje nad silou únosu. Magnet umístěný v válci na horním konci kulového ventilu přitahuje všechny nečistoty s magnetickými vlastnostmi. Tímto způsobem jsou všechny magnetické (magnetické) a nemagnetické nečistoty (řasy, kal, písek atd.) ) jsou zadržovány v filtrační komoře přítomné v instalaci. Vložka z nerezové oceli byla navržena tak, aby nekladla nadměrný odpor průtoku kapaliny (nízké poklesy tlaku) a usnadňovala její pohyb, který přispívá k pádu nejtěžších částic na dno.Hlavní vlastnosti: Silná dvojitá nerezová síť o gradaci 800µ Odstraňuje všechny nečistoty. Skvělé hydraulické parametry. Montáž na VERTIKÁLNÍ - HORIZONTÁLNÍ - PŘÍČNÉ trubky Prodlužuje životnost kotle. Působí proti korozi. Zajišťuje funkčnost zařízení. Snadné dávkování čisticích přípravků v 0,5 l porcích Dva plnoprůtokové uzavírací ventily Ruční odvzdušňovací ventil Filtrační vložka z z nerezové oceli Ochranný kryt pro čištění magnetu Filtrační komora MAGNET Neodymový REN35, B = 11.000 podle Gausovy stupnice Vypouštěcí zátka A: Výstup vody B: Přívod vody KONSTRUKČNÍ CHARAKTERISTIKA Tělo rozdělovače: Polyamid PA66 + 30 % sklolaminát Korpus vložky: Polyamid PA66 + 30 % skelného vlákna Blokovací kroužek: Polyamid PA66 + 30 % skelného vlákna Korek s magnetem: Polyamid PA66 + 30 % skelného vlákna Filtrační vložka: OCEL OCEL AISI 304 Hydraulické těsnění: EPDM Magnet: Neodymový REN35 B = 11.000 podle Gausovy stupnice TECHNICKÁ CHARAKTERISTIKA Kompatibilní kapalina: voda, voda + glykol Max. pracovní tlak: 4 bar Pracovní teplota: 0÷90 °C KV: 7,51 m3/h ÚDRŽBÁŘSKÉ ČINNOSTI Výběr velké komory pro separaci nečistot a použití ocelového filtru se širokými oky zabraňuje ucpávání filtru. V případě velkých nečistot je stále možné vložku vyčistit odstraněním magnetu nebo alternativně úplným odšroubováním zátky s magnetem. Před zahájením čištění zařízení SafeCleaner2 je nutné zkontrolovat, zda je pracovní prostředí bezpečné. Společnost RBM doporučuje před zahájením jakýchkoli údržbových prací vypnout kotel a počkat na ochlazení instalace na pokojovou teplotu, aby se zabránilo popálení. - Odřízněte filtr, který má být podroben údržbě uzavřením dvou kulových ventilů. - Vypusťte vzduch/tlak přítomný v těle filtru otevřením ručního odvzdušňovacího ventilu. - Vytáhněte a vytáhněte magnet z zátky, abyste mohli snadno odstranit magnetické částice. - Odšroubujte vypouštěcí zátku, voda začne postupně vytékat a ponese magnetické nečistoty a usazeniny zachycené filtrem. Tuto vodu je třeba shromáždit do nádrže s odpovídající kapacitou. Magnet Korek s magnetem a filtrační vložka Odvzdušňovací ventil Vypouštěcí zátka Nádrž, nádoba Rozměry: G: 1“ C: 253 mm D: 189 mm E: 153 mm
