Lišta pro kolíkování, spoje korpusu, kalené dutinky, krytky otvorů

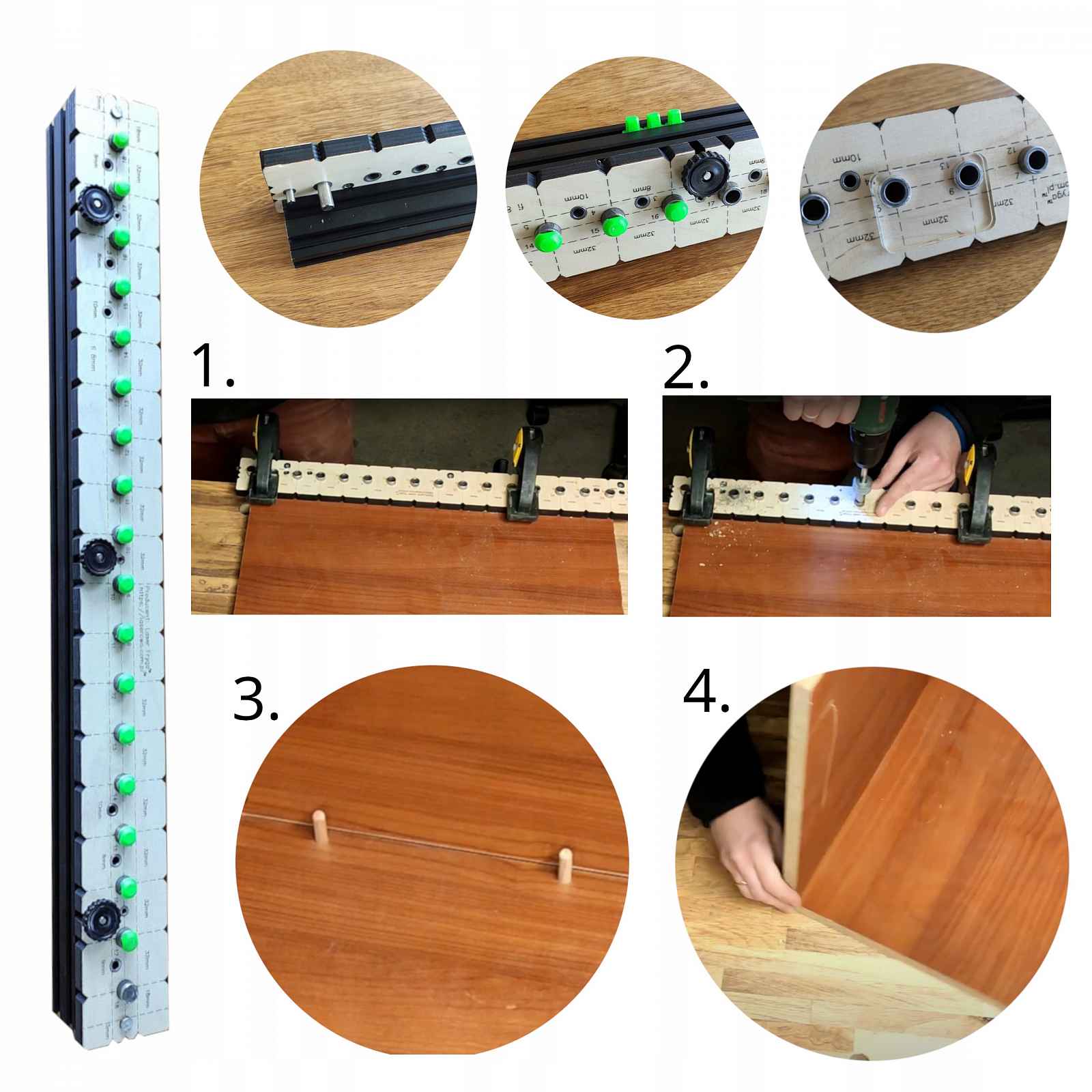

Kolíkovací lišta V2Charakteristika produktu:- překližka 12 mm o rozměrech 580 x 61 mm- 18 kalených pouzder (55HRC) o délce 18 mm a průměru - 8 mm,- možnost nastavení vzdálenosti od okraje skokově každých 1 mm – 8 mm (deska 16 mm), 9 mm (deska 18 mm), 10 mm (deska 20 mm),- polohování šablony je možné až do okraje šablony nebo pomocí přiložených trnů zasunutých do dutinky (fi 8 mm), - hliníkový profil 2040 o délce 600 mm - vzdálenost k prvnímu otvoru 18 mm, vzdálenost mezi jednotlivými otvory 32 mm - vzdálenost od dlouhého okraje k ose otvorů 32 mm (shora), 29 mm odspodu, - dvojité číslování otvorů, díky čemuž po otočení šablony o 180 stupňů používáme stejné čísla otvorů, není nutné je přepočítávat, - čitelné značení na šabloně a štěpky pro umístění do linie. - záslepky pro nepoužívané otvory eliminují riziko chyby,- dvojité číslování otvorů, díky čemuž po otočení šablony o 180 stupňů používáme stejné čísla otvorů, není nutné je přepočítávat,- čitelné značení na šabloně a štěpky pro umístění do linie.- záslepky pro nepoužívané otvory eliminují riziko chyby,Na videu ukazujeme, jak používat šablonu: https://youtu.be/AdgJ59HJrPU- Přiblížení šablony - viditelné 3 otvory pro kalibraci vzdálenosti (8, 9, 10 mm), otvor pro polohování (vlevo fi 5 mm), dutinka fi 3 mm (nad knoflíkem) pro upevnění šablony šroubem.Šablona s nástavcem umožňujícím uchopení tlakem nad dutinkami.Standardně je součástí balení:- šablona z lakované překližky o tloušťce 12 mm, s 18 kusy tvrzených pouzder (55 HRC),- lišta 2040 o délce 600 mm (černá nebo stříbrná barva),- 1 trn o průměru 8 mm,- 2 trny o průměru 5 mm,- 18 krytek pro otvory,- 2 plexi krytky usnadňující uchopení šablony pomocí stlačovačů.Návod k použití šablony: Upevněte šablonu pomocí tesařských stlačovačů Vyvrtejte otvory pomocí vrtáku fi 8 mm Namontujte kolíky Spojte dva prvky dohromady. Výše uvedený popis produktu byl napsán člověkem, který rád zodpoví vaše dotazy nebo pomůže s výběrem správné šablony.Na fotografiích ukazujeme skutečné produkty, nikoliv vizualizace.
