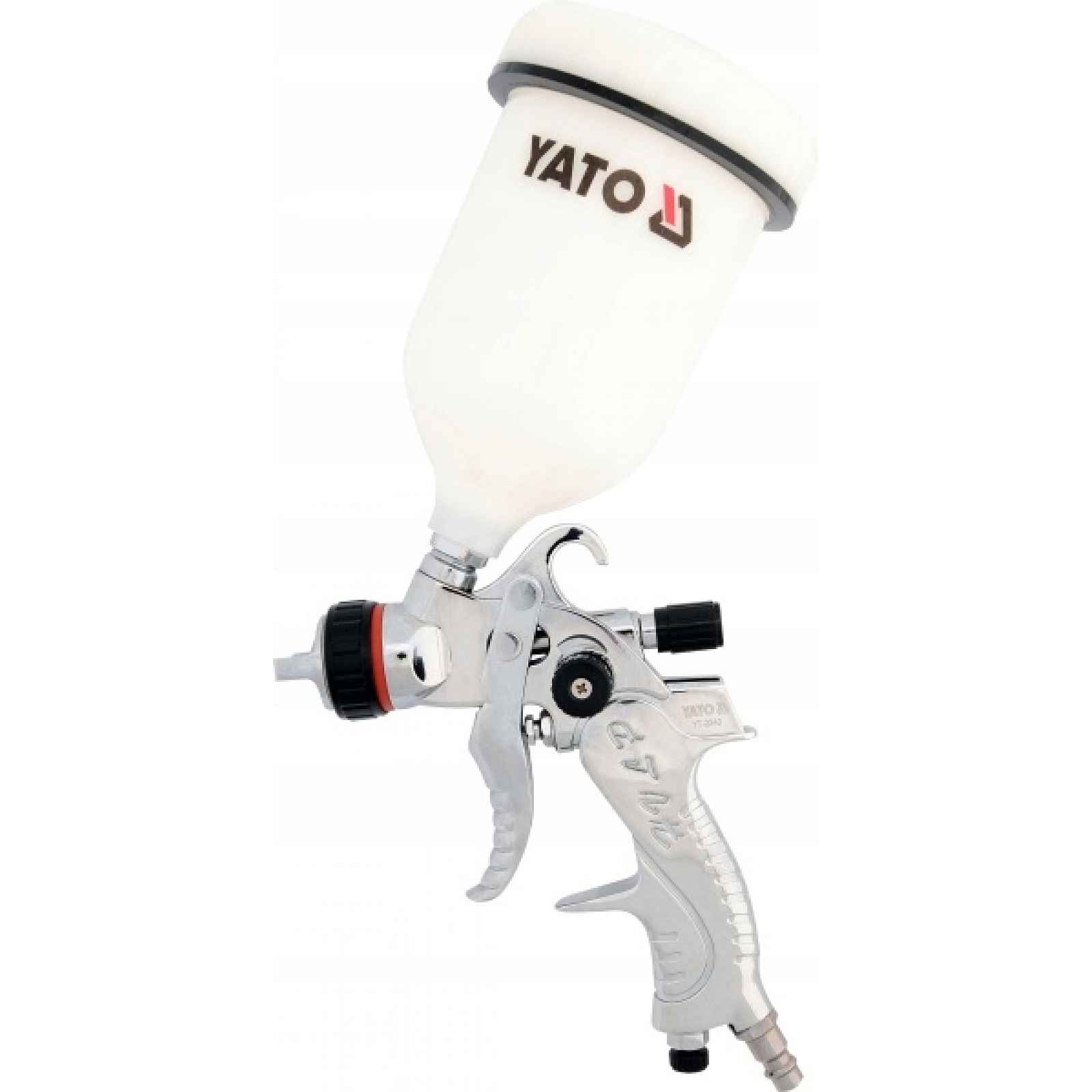

Stříkací pistole slouží k provádění lakovacích prací. Nezbytným faktorem pro správné fungování pistole je stlačený vzduch. Lak z nádrže pistole a stlačený vzduch přivedený do pistole tvoří směs částic laku a vzduchu na výstupu trysky pistole. NÁVOD K POUŽITÍ Zahájení práce Pomocí plochého klíče utáhněte trysku. Zkontrolujte těsnost a jistotu spojů systému přívodu stlačeného vzduchu. Před připojením k instalaci vyfoukejte vzduchovou přívodní hadici. Před použitím pistole se ujistěte, že byla řádně vyčištěna a udržována. Ujistěte se, že je nádrž s nátěrovým materiálem připojena způsobem zajišťujícím dostatečnou těsnost. Regulace šířky stříkacího proudu. Změnu šířky a tvaru stříkacího proudu lze dosáhnout otáčením vzduchové trysky. Tvar proudu lze plynule regulovat od plochého po kulatý podle potřeby. Knoflíkem pro regulaci množství povlakového materiálu se určuje množství povlakového materiálu dodávaného do proudu vzduchu. Naopak pomocí knoflíku pro regulaci stříkání se nastavuje intenzita směsi povlakového materiálu se vzduchem. Doporučuje se nastavit proud směsi tak, aby se získaly co nejmenší částice nátěrového materiálu, což zajistí lepší rozložení nátěrového materiálu na povrchu. Práce s pistolí Během používání pistole je třeba udržovat vzdálenost mezi výstupem pistole a pokrytou plochou v rozmezí 10 až 15 cm. Je třeba se snažit vést výstup pistole kolmo k pokryté ploše. Vyhněte se pohybům po oblouku a způsobí nerovnoměrné rozložení povlakového materiálu. Doporučuje se nanést několik tenkých vrstev než jednu silnou. Regulace průtoku vzduchu V závislosti na typu nátěrového materiálu je třeba zvolit množství stlačeného vzduchu pomocí regulace knoflíku pro regulaci tlaku vzduchu. Výměna trysky Je třeba se ujistit, že byla vyměněna celá sada trysek. Součástí sady je tryska povlakového materiálu, jehla a vzduchová tryska. Utěsnění jehlice Během práce je třeba zkontrolovat těsnost těsnění jehličí. Čištění a údržba Po dokončení práce je nutné odpojit pistoli od systému stlačeného vzduchu a vyprázdnit nádrž nástroje ze zbývajícího nátěrového materiálu. Důkladně očistěte nádrž od zbytků nátěrového materiálu. Pečlivě očistěte celý přenosový okruh nátěrového materiálu. Nepřesné vyčištění sníží parametry proudu nátěrového materiálu. Trysku vzduchu očistěte pomocí kartáče namočeného v rozpouštědle. Nikdy neponořujte celou pistoli do rozpouštědla. Nikdy nečistěte ucpané otvory pomocí tvrdých předmětů, protože i malé vnitřní poškození může nepříznivě ovlivnit parametry stříkacího proudu. Po umytí pistole je třeba na pohyblivé části těsnění nanést malé množství mazacího prostředku. Trysku povlakového materiálu utáhněte do té míry, aby se zabránilo netěsnostem a zároveň zajistil plynulý pohyb jehličí. Technické údaje Indexové číslo YT-2340 Značka Yato Hrubá hmotnost (kg) 1.2150 Master Carton MC 20 Pal 80 Tlak [bar] 3 Velikost [mm] 1,4 Velikost rychlospojky [palce] 1/4" Výkon [l/min] 410 Objem [L] 0,6
