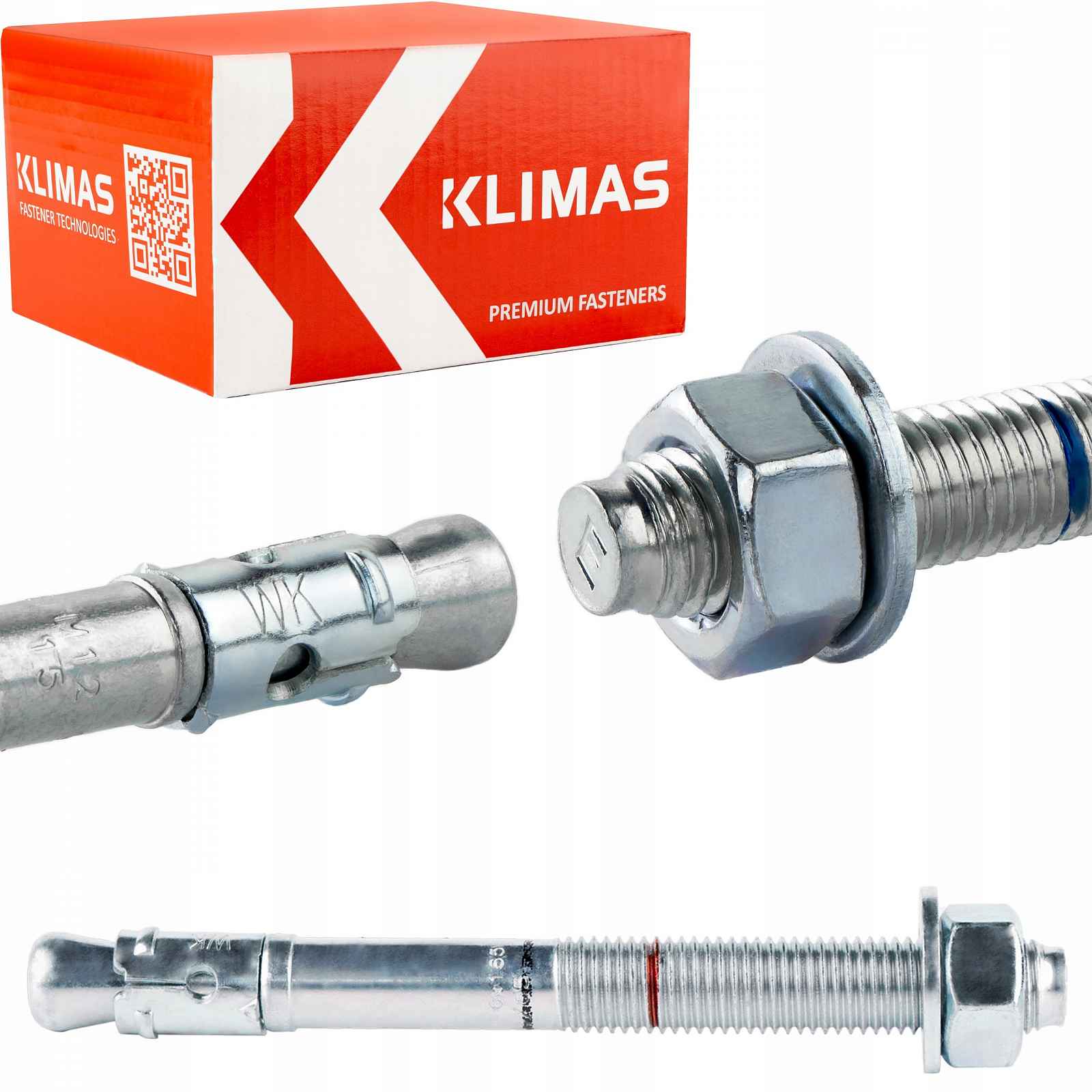

Kotvy do betonu ocelové M16 x 165 mm 15 ks mechanické Klimas Le-zn

Mechanické kotvy do betonu M16 x 165 mm, 15 ks Kotvy jsou vyrobeny z pozinkované oceli. Jsou ideální pro montáž strojů, zařízení, sériových upevnění (zábradlí, madla, skladové regály), montáž lehkých a středních ocelových konstrukcí.Nejdůležitější parametry Model: LE-ZN-16165 (X15)Průměr: 16 mmDélka: 165 mmMax. tloušťka upevňovaného prvku 45/65 mmBalení: 15 ksZávit: M16Materiál: galvanicky pozinkovaná nízkouhlíková ocel Originální produkt renomované firmy KLIMAS Wkręt-Met ®Vlastnosti a výhody1. Nejvyšší pevnostní parametry Nejmodernější strojní vybavení a mnohaleté zkušenosti se promítly do produktů s nejvyššími pevnostními parametry. Naše kotvy jsou určeny jako profesionální řešení pro nejzodpovědnější konstrukční spoje. 2. Požární odolnost R30 - R120. Kotvy mají požární odolnost, která zvyšuje bezpečnost spojů během požáru. Pevnost stanovená v podmínkách požáru od R30 do R120 umožňuje najít ekonomické řešení pro každý typ odvětví přizpůsobené požadované třídě požární odolnosti. 3. Rychlá a snadná montáž Zatlučením kotvy kladivem do předem vyvrtaného otvor a dotažením. 4. Okamžitá nosnost. 5. Průměr otvoru rovný průměru trnu kotvy. 6. Dodáváno ve formě továrně integrované s maticí a podložkou. 7. Za studena tvářená ocel zabraňuje praskání trnu během zatloukání a dotažení.Podklad a příklad použitíA. Běžný beton nezpevněný, vyztužený a nevyztužený třídy C20/25 ÷ C50/60Statické a kvazi-statické zatížení,kotvení, u kterého jsou požadavky na požární odolnost,montáž strojů a zařízení,montáž zábradlí,montáž madel,montáž zábradlí uvnitř budov,montáž ocelových doplňků a ozdobných prvků,montáž lehkých a středních kovových konstrukcí uvnitř budov.Specifikace produktu [dw] průměr kotvy: Ø 16,0 mm[Lw] délka kotvy: 165 mm[Tfix] max. užitná délka: 45/65 mmvelikost klíče: SW-24[dp] vnější průměr podložky: 23,8 mmzávit: M16počet v balení: 15 ksmateriál: pozinkovaná ocelNainstalovaná kotva Průměr vrtání [do]: 16 mmPrůměr otvoru v montovaném prvku [df] ≤ 18 mmUtahovací moment [Tinst]: 100 NmMaximální tloušťka upevňovaného prvku [Tfix]: 45/ 65 mmEfektivní hloubka kotvení [hef]: 85 mmMinimální tloušťka podkladu [hmin]: 170 mmSoučásti kotvy Označení na hlavě,Standardní hloubka kotvení,Snížená hloubka kotvení,Matice,Podložka,Trn kotvy,Rozpěrná objímka.Mechanická kotva LE-ZN se skládá z pozinkovaného trnu zakončeného rozpěrným kuželem, rozpěrného kroužku a šestihranné matice a podložky. Je vyrobena z nízkouhlíkové oceli a pokryta vrstvou zinku, což zajišťuje antikorozní ochranu. Upevnění se provádí dotažením matice správným momentem, což způsobí posunutí rozpěrného kroužku a vytvoření trvalého kotvení v podkladu.Certifikáty Evropský certifikát ETA-20/0640 - záruka nejvyšší kvalityNámi nabízené kotvy se vyznačují nejvyšší kvalita a lze je bez obav používat ve stavebnictví. Vynakládáme veškeré úsilí, aby výrobky dodávané našim zákazníkům byly bezpečné a přizpůsobené konkrétním úkolům.Video představující produkt (zkopírujte odkaz a vložte do okna prohlížeče) https://youtu.be/4h0i9oVf-6gZpůsob montážeVyvrtejte otvor požadovaného průměru a hloubky, kolmo k podkladu.Vyčistěte otvor od vrtného prachu a nečistot (použijte pumpičku nebo jinou metodu).Kotvu zaveďte do otvoru lehkými údery kladiva, dokud nedosáhnete požadované hloubky kotvení.Dotáhněte matici správným utahovacím momentem (Tinst) pomocí momentového klíče. Během dotažení šroub přitlačuje rozpěrný klip, což způsobuje jeho přitlačení ke stěnám vrtaného otvoru. Je třeba dbát na to, aby po rozepnutí kotvy byla podložka pod maticí přitlačena k upevňovanému prvku.Při montáži je třeba pamatovat na: kotvy by měly být osazeny tak, aby nedošlo k poškození výztuže v podkladu,hloubka vrtaného otvoru by měla být minimálně o 10 mm delší než hloubka kotvení spojovacího prvku – to umožní správné usazení mechanické kotvy v otvoru,vrtaný otvor by měl být vyčištěn alespoň dvojím pohybem vrtáku, který odvede vrtný prach ven; otvory vrtané svisle dolů vyžadují hlubší vrtání nebo vyfoukání nahromaděného vrtného prachu.Kotvy KLIMAS - nejčastější volba
