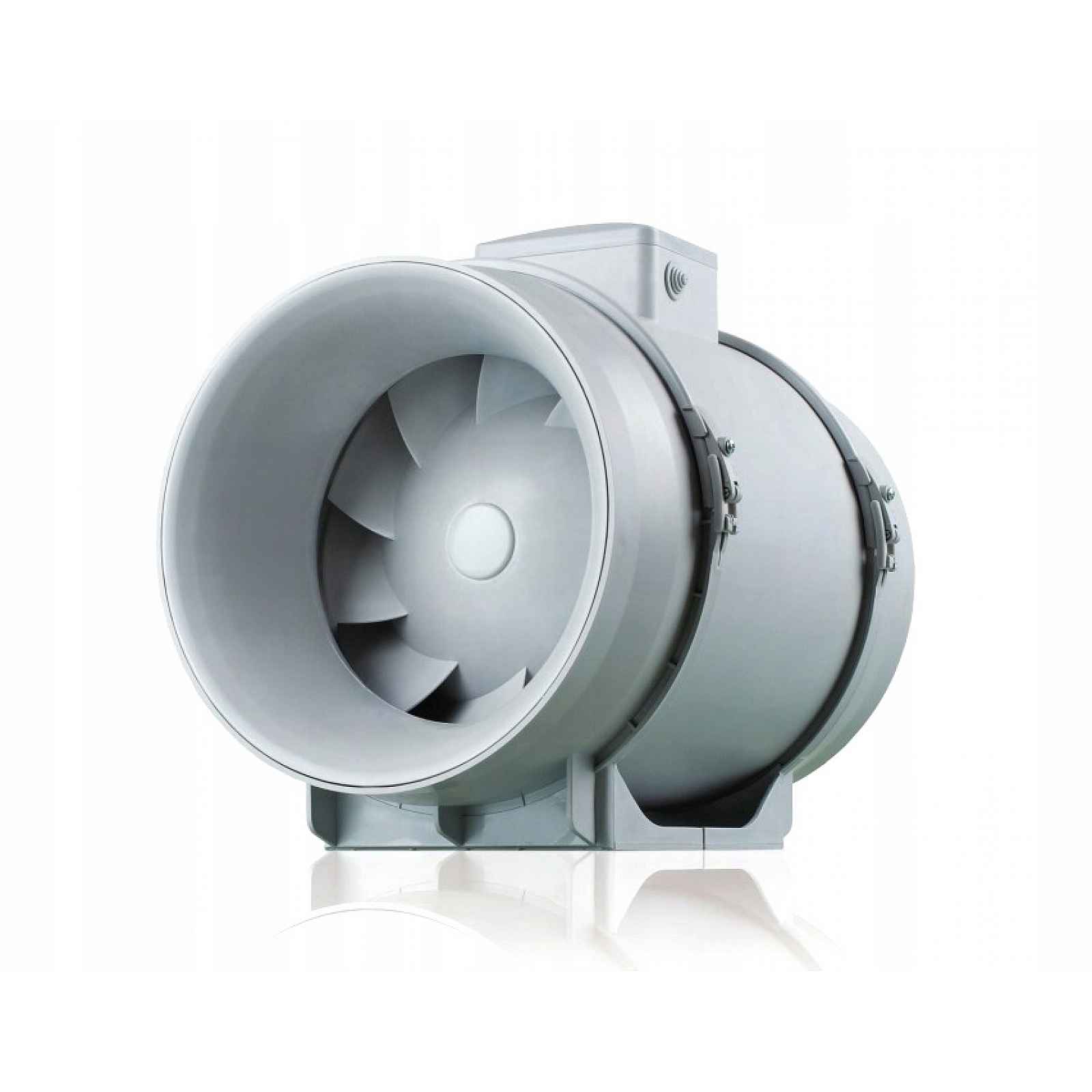

Kanálový ventilátor Vents Tt PRO315 Kuličkové Ložisko 2 Rychlostní Stupně 1570/2050 m3/h

VENTS kanálovýmodel: TTPRO315Kanálové ventilátory s smíšeným průtokem řady TT PRO se používají v ventilačních a ventilačních systémech, které potřebují relativně vysoký tlak, silný svěřovací proud a nízkou hladinu hluku. Jsou skvělým řešením pro ventilační instalace individuálních budov, kolektivního bydlení a veřejných služeb. Ventilátory jsou přizpůsobeny pro přepravu vzduchu o teplotě až do +60 °C. Na jiných aukcích jsou k dispozici ventilátory TT PRO pro ventilační kanály o průměrech: 100, 125, 150, 160, 250, 315 mm.Výkon: 1570 / 2050 [m3/h]Průměr: ∅315 [mm]Výkon: 230/320 [W]Nominální napětí: 230 [V] / 50 [Hz]Maximální teplota: 60 [st.C]Otáčky motoru: 1890 / 2430 [ot. /min.]Hladina akustického tlaku: 49/58 [dB(A)]Bezpečnostní třída: IP X4Typ ložiska: kuličkovéHmotnost: 11.95 [kg]Motor Jednofázový motor na kulových ložiskách má dvě rychlosti otáčení. Pro ochranu před přetížením jsou ventilátory vybaveny termoochranou (tepelná pojistka). Třída ochrany motoru: IP X4. Regulace rychlosti Díky vhodné konstrukci (dva rychlostní stupně motoru) může ventilátor fungovat na 2 rychlostech. Pokud je naopak nutné plynulé nebo skokové nastavení rychlosti, lze použít regulátor stupně výkonu nebo plynulý tyristorový regulátor a připojit jej k svorce maximálního (vysokého) výkonu motoru. Regulátory a přepínače rychlostních stupňů jsou k dispozici na našich dalších aukcích.DesignVentilátory TT PRO mají kompaktní rozměry a možnost demontáže rotoru spolu s motorem bez nutnosti zásahu do ventilačního systému. Kryt ventilátoru a rotoru je vyroben z vysoce kvalitního plastu ABS, který má velmi vysokou odolnost a mechanické vlastnosti. Blok motoru s rotorem a svorkovnicí je připevněn k pouzdru pomocí speciálních sponek se západkami, aby demontáž mohla být provedena bez použití speciálních dovedností a nástrojů. Taková konstrukce maximálně zjednodušuje ovládání ventilátoru. Všechny modely mohou být vybaveny (volitelně – na objednávku) nastavitelným časovým spínačem (časovačem), který umožňuje opožděné vypnutí ventilátoru po uplynutí nastavené doby mrtvola (2-30 minut). Modely s časovačem jsou k dispozici na našich dalších aukcích.SCHÉMA KONSTRUKCE VENTILÁTORUVýstupní hrdloEnergeticky úsporný dvourychlostní motorOdnímatelný centrální blokOběžné kolo s aerodynamickými lopatkamiSvorky s patentkamiHermetická připojovací krabiceLopatky pro směrování proudu vzduchu (volant)DifuzérKolektorVstupní hrdlo∅D – 310B – 362H – 408L – 445ELEKTRICKÝ SCHÉMA ZAPOJENÍElektrické připojení a instalace by měly být provedeny podle návodu a elektrického schématu uvedeného v DTR.VARIANTA I – trvalé připojení na vyšším rychlostním stupniL2 – druhý rychlostní stupeňL – napětíN – neutrální (nula)VARIANTA II – trvalé připojení na nižším rychlostním stupniL1 – první rychlostní stupeňL – napětíN – neutrální (nula)VARIANT III – připojení s plynulým regulátorem otáčekL2 – druhý rychlostní stupeňL – napětíN – neutrální (nula)R – regulátor otáčekVARIANTA IV – připojení s přepínačem rychlostních stupňů (otáček)L2 – druhý rychlostní stupeňL1 – první rychlostní stupeňL – napětíN – neutrální (nula)C – dvoupolohový nebo třípolohový přepínač
