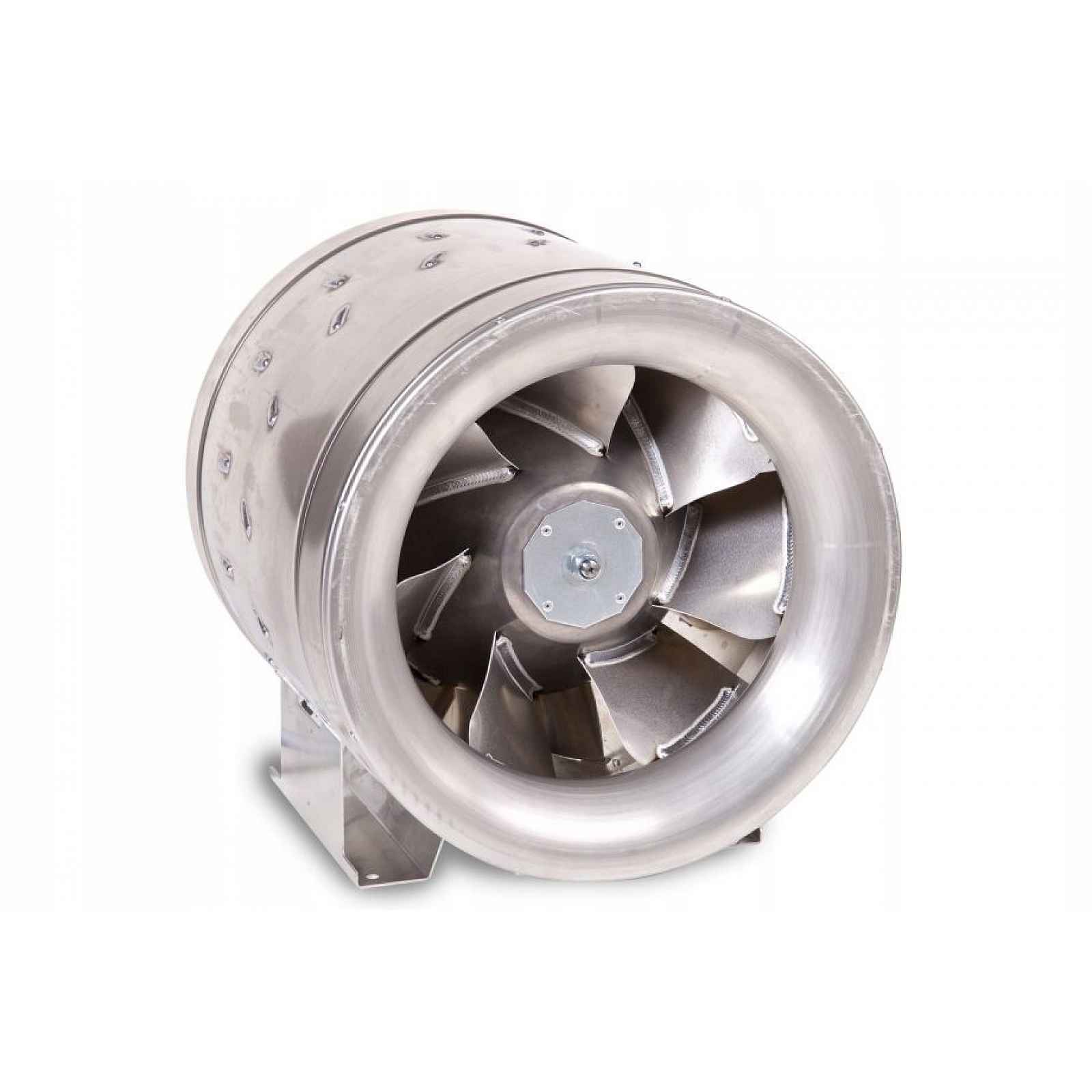

Kanálový ventilátor Harmann Jettec 450/7500EC

Kanálový ventilátor Harmann JETTEC ECModel: JETTEC 450/7500ECTechnické údaje:Průměr: 450 mmMaximální průtok vzduchu: 7490 m3/hMaximální tlak: 880 PaVýkon: 1144 WHodnota akustického tlaku: 77 dBHmotnost: 18,2 kgTeplota média 60 °CDESIGNPouzdro je kompletně vyrobeno s hliníkem.Unikátní vstupní konfuzor přizpůsobený přesně rozměrům rotoru zajišťuje, že vzduch je nasáván přímo na kužel diagonálního rotoru bez turbulencí mezi krytem a okrajem lopatek. Před ztrátou účinnosti na okrajích lopatek chrání také speciální profilovaný kroužek spojující všechny lopatky a utěsňující průtokovou komoru mezi konfuzorem a volantem difuzoru umístěného za rotorem.Motor byl chráněn profilem difuzoru vyrobeným z plastu, jehož hlavními prvky jsou profilovaná řídítka, která mají za úkol maximální omezení průtoku vzduchu za rotorem, a zkosený kužel vyrovnávající rychlost proudění v celém průřezu kanálu za ventilátorem. Díky tomu se efektivita provozu ventilátoru zvýšila přibližně o 50 % ve srovnání se standardními ventilátory s radiálními rotory.ROTORDynamicky vyvážený diagonální rotor s hliníkem s vnějším kroužkem eliminujícím tlakové ztráty způsobené turbulentním průtokem na koncích lopatek. Profilované lopatky pro zachování co nejméně turbulentního průtoku jsou umístěny na kuželovitém náboji konfuzoru, díky kterému je nasávaný vzduch směrován na nejúčinnější část lopatky.POHON A OVLÁDÁNÍSynchronní bezkartáčový elektromotor, elektronicky komutovaný EC, jednofázový 230 V, 50 Hz.Integrovaná tepelná ochranaMotory jsou přizpůsobeny pro plynulou regulaci otáček v plném rozsahu při zachování vysoké účinnosti provozu. Napájení motorů a jejich ovládání probíhá pomocí integrovaných regulátorů ECC.POUŽITÍPřeprava čistého, neprašného vzduchu ve ventilačních instalacích do a z prostor v obytných, kancelářských, průmyslových a veřejných objektech. Prvek přívodu vzduchu do ventilačních jednotek, spolupráce s výměníky tepla.
