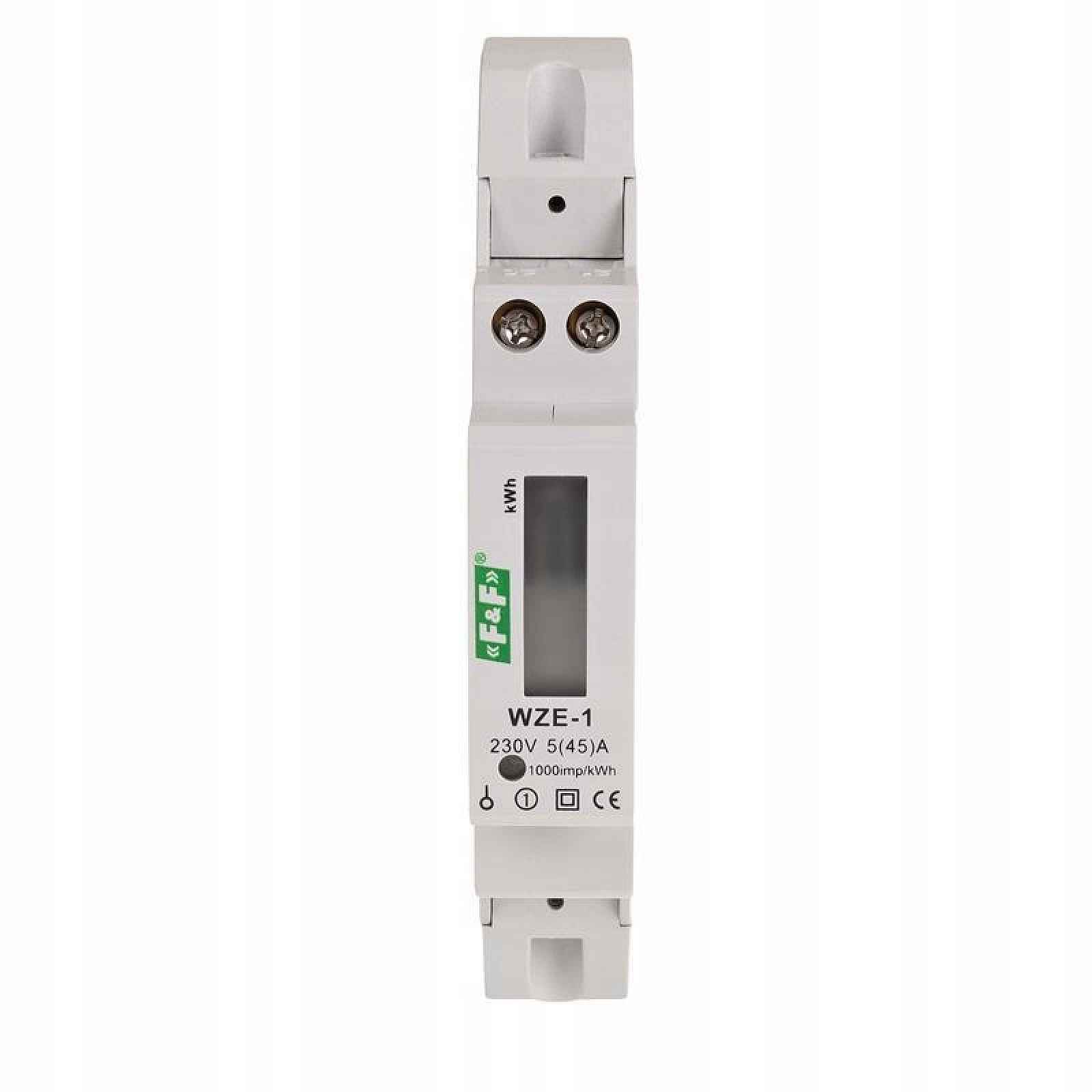

Jednofázový elektroměr WZE-1

Jednofázový elektroměr WZE-1Popis produktu: Jednofázový počítadlo spotřeby energie s LCD displejem. Proud 45 A. WZE-1 je statický (elektronický) kalibrovaný jednofázový elektroměr spotřebovávající elektrickou energii v přímém systému. Počítadlo má certifikát shody s MID. Akce: Speciální elektronický systém pod vlivem proudícího proudu a aplikovaného napětí generuje impulsy v množství úměrném odebírané elektrické energii. Spotřeba energie je signalizována LED blikáním. Počet impulsů se přepočítává na odebranou energii a její hodnota je indikována segmentovým LCD displej. Číslice za desetinnou čárkou označují setiny (.01 kWh = 10 Wh). Kompatibilita MID 2014/32/EU č. TCM 221/12-4971 EN 50470-1/3 Pozor! Vzorovaný měřič spotřeby energie WZE-1 má impulsní výstup SO+ – SO-. To umožňuje připojení dalšího pulzního snímacího zařízení (SO) generovaného pomocí indikátoru. Pro správnou funkci počítadla není nutné připojení dalšího zařízení. Indikátor má možnost plombování krytů vstupních a výstupních svorek, což znemožňuje obejít indikátor. Technické údaje: Jednofázový typ Shoda směrnice MID 2014/32/EU Referenční napětí 230 V AC ±30% Základní proud 0,25÷5 A Maximální proud 45 A Minimální měřený proud 0,02 A Vlastní spotřeba měřiče 8 VA; 0,4 W Rozsah indikací počítadla 0÷99999,99 kWh Pevný měřič (1 Wh/imp) 1000 imp/kWh LED signalizace čtení červená Impulsní výstup SO+ SO – otevřený kolektor Připojovací napětí SO+ SO- 12÷27 V DC Připojovací proud SO+ SO – max. 27 mA Doba impulsu SO+ SO – 90 ms Třída přesnosti B Délka kabelu SO+ SO – max. 20 m Šroubové svorky 6,0 mm² Pracovní teplota -20÷50°C Rozměry 1 modulu (18 mm) Montáž na 35 mm lištu Stupeň krytí IP20
