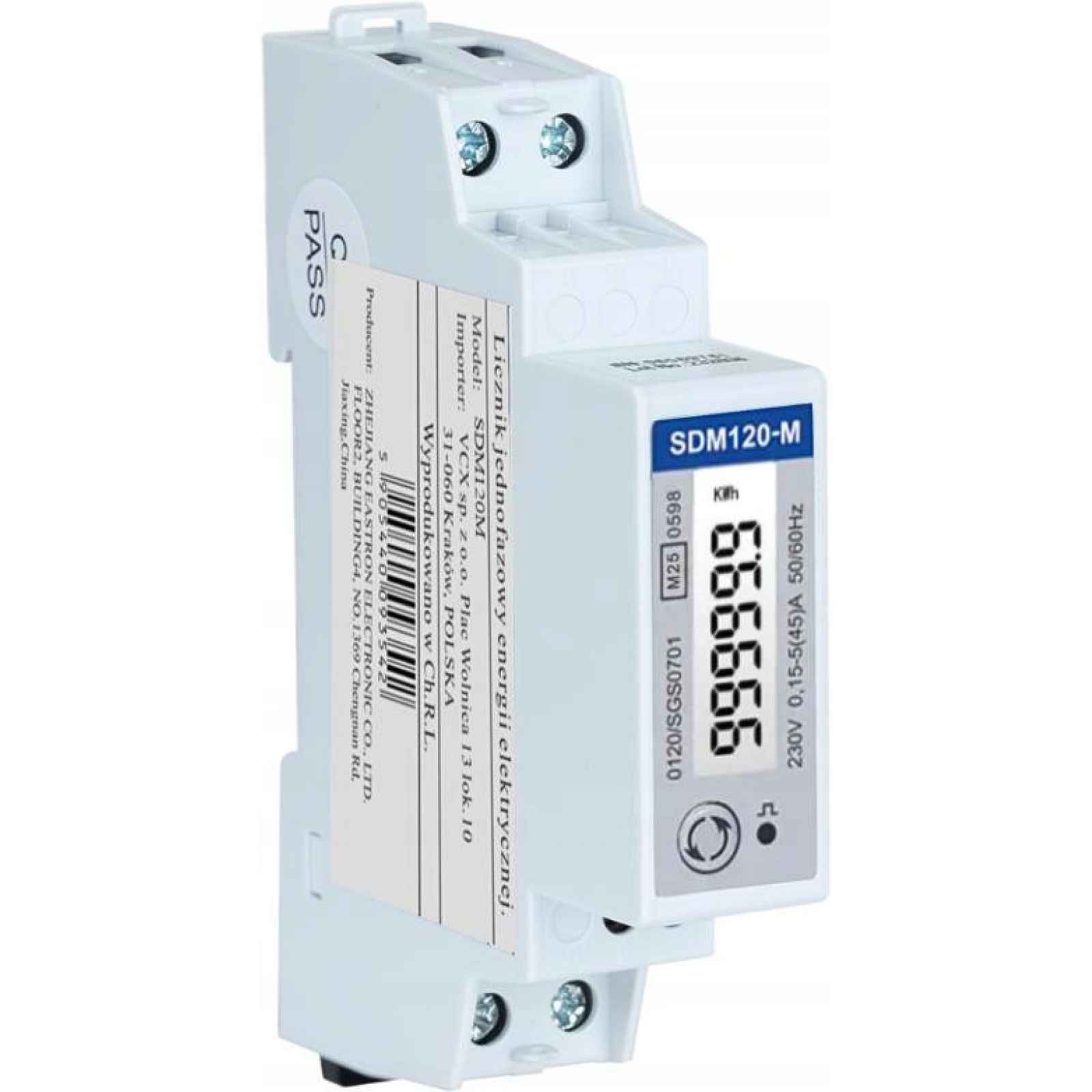

Jednofázový elektroměr s obousměrným modulem VCX SDM120M (MID)

SDM120M (MID) Jednofázový elektroměr s dvousměrným modulem Eastron SDM120-M – Jednofázový elektroměr s Modbusem ⭕SDM120-M je jednofázový elektroměr namontovaný na DIN lištu, určený pro přímé měření spotřeby elektrické energie a monitorování klíčových síťových parametrů v jednofázových instalacích. ⭕Zařízení umožňuje měření aktivní a pasivní energie a parametrů, jako je proud, napětí, výkon, koeficient výkonu a frekvence. ⭕Díky vestavěnému rozhraní RS485 Modbus a impulsním výstupům umožňuje počítadlo dálkové čtení dat a integraci se systémy monitorování a správy energie. Maximální přímé zatížení je 45 A, což eliminuje nutnost použití dalších proudových transformátorů. ⭕Technické údaje: Napětí a proud: Jmenovité napětí (Un): 230 V AC Rozsah napětí: 176~276 V AC (max. 276V) Vstupní proud: 0.15-5 (45) A (max. 45A) Napěťový obvod: < 2W / 10VA Proudový obvod: < 1VA Frekvence: 50/60 Hz Odolnost vůči střídavému napětí: 4 kV po dobu 1 minuty Odolnost vůči impulsnímu napětí: 6 kV (vlna 1.2 μs) Odolnost proti proudovému přetížení: 30 × Imax po dobu 0,01 s Pulzní výstupy: Impulsní výstup 1: 1000/100/10/1 imp/kWh/kVArh (konfigurovatelný) Impulsní výstup 2: 1000 imp/kWh (nekonfigurovatelný) Maximální hodnota: 99 999,9 kWh / kVArh Pomocné napájení: Pracovní rozsah: 100-277 V AC Rozsah proudu: ≤0.04A Spotřeba: < 10 W Přesnost: Napětí: ±0,5% maximálního rozsahu Proud: ±0,5% jmenovité hodnoty Frekvence: ±0,2% středové frekvence Koeficient výkonu: ±1% z jednoty Aktivní výkon: ±1% maximálního rozsahu Pasivní výkon: ±1% maximálního rozsahu Zdánlivý výkon: ±1% maximálního rozsahu Aktivní energie: ➢Třída 1 nebo 0.5 podle IEC62053-21 ➢Třída B nebo C podle normy EN50470-3:2022 (verze MID) Pasivní energie: třída 2 podle IEC 62053-23 Izolace: Odolnost vůči střídavému napětí: 4KV po dobu 1 minuty Odolnost vůči impulsnímu napětí: 6KV Pracovní prostředí: Pracovní teplota: -40℃ až +70℃ Teplota skladování a přepravy: -40℃ až +80 Referenční teplota: 23℃ ±2 Kategorie instalace: CAT II Relativní vlhkost: 0 až 95 % bez kondenzace Nadmořská výška: do 2000 m Třída ochrany: II Umístění: suché prostředí Doba spuštění: 3 sekundy Mechanické prostředí: M1 Elektromagnetické prostředí: E2 Stupeň znečištění: 2 Kategorie použití: UC2 Mechanické parametry: Rozměry na DIN liště: 18 × 118 × 64 mm (šířka). × výška × hl. ) – podle DIN 43880 Montáž: na 35 mm DIN lištu Stupeň ochrany (přední panel): IP51 (pro vnitřní použití) Materiál pouzdra: samozhášivý, UL94V-0
