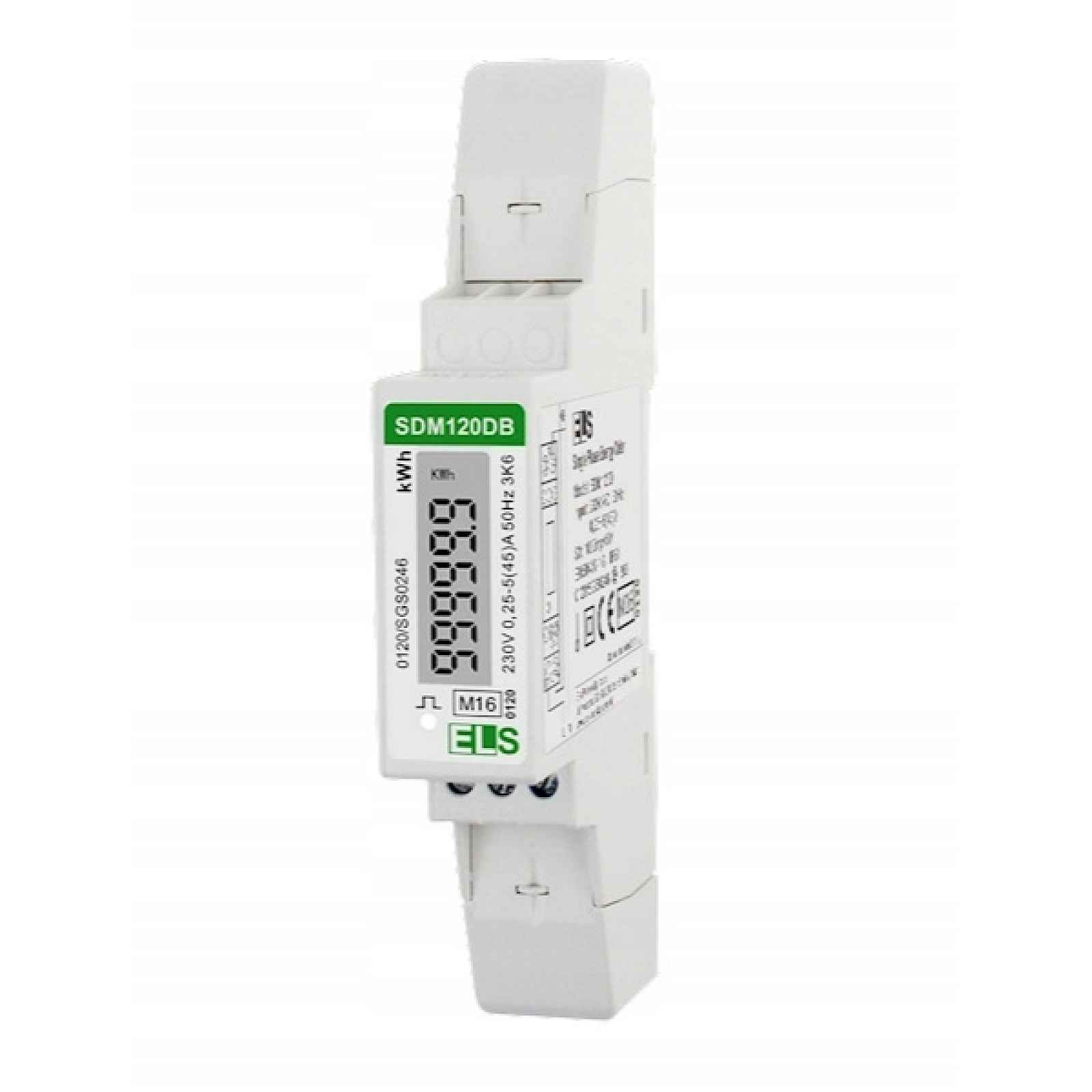

Jednofázový elektroměr MID 45A Els Polska
1-FÁZOVÝ PODSVÍCENÝ DISPLEJ TYPU MID, POČÍTADLO 45A ELS SDM120DB ✅ Zařízení je ekonomickým řešením pro monitorování spotřeby elektrické energie jednofázové sítě. ✅ Slouží k indikaci elektrické energie střídavého proudu jednofázového v přímém systému. ✅Má LED DIODY na předním panelu informují o… Celý popis ↓
Popis Jednofázový elektroměr MID 45A Els Polska
přítomnosti napětí na svorkách měřiče a hodnotu ukazuje LCD displej. ✅ Existuje možnost připojení počítacího zařízení. ✅ S snadností lze jej namontovat do elektrických skříní nebo připojit k externímu zdroji napájení.
Zobrazit celý popis
Sada obsahuje: 1 ks 1-fázový počítadlo SDM120DB Technické údaje: Jmenovité napětí (Un): 230 V Rozsah měření napětí: 176~276 V Izolační vlastnosti: - rázové napětí AC 4 kV po dobu 1 minuty - impulsní rázové napětí 6kV-1.2S Základní proud (Ib): 5 A Maximální proud (Imax): 45A Minimální proud (Imin): 0.25 A Rozsah pracovního proudu: 0.4% Ib-Imax Proudové přetížení: 30Imax po dobu 0.01 s Jmenovitá frekvence: 50 Hz Vlastní spotřeba: 1W/8VA Impulsní výstup: 1000 imp/kWh Maximální odečet: 99999,9 kWh Vlhkost během provozu: 90 % Vlhkost během skladování: b Teplota během provozu: -25 °C – +55 °C Teplota při skladování: -40 °C až +70 °C Stupeň ochrany: IP51 Třída izolace měřiče v krytu: II Elektromagnetické prostředí: E2 Stupeň znečištění: 2 Rozměry: Šířka: 17,5 mm Výška: 119 mm Hloubka: 62 mm Schéma připojení Svorka 1: L-WE Svorka 2: L- WY Svorky 3 a 4: N Svorky 6 a 7: Impulsní výstup NÁVOD K POUŽITÍ Je nutné odpojit napájení. Zařízení je namontováno na lištu TH35 v rozvodné skříni. Vstupní fázi je třeba připojit k svorce 1. Kabel N je nutné připojit k svorce 3. Měřený obvod nebo jeden přijímač je třeba připojit ke svorce 2 (výstupní fáze L) a ke svorce 4 (N). Dodatečný impulsní přijímač lze připojit pod svorky 6(-) a 7(+). V tomto případě je třeba do systému přivést dodatečné napájecí napětí z rozsahu 5÷27V DC prostřednictvím odporu R (470Ω ÷ 1kΩ) omezujícího hodnotu proudu.
