Indikátor intenzity proudu DMA-1 Ct TrueRMS

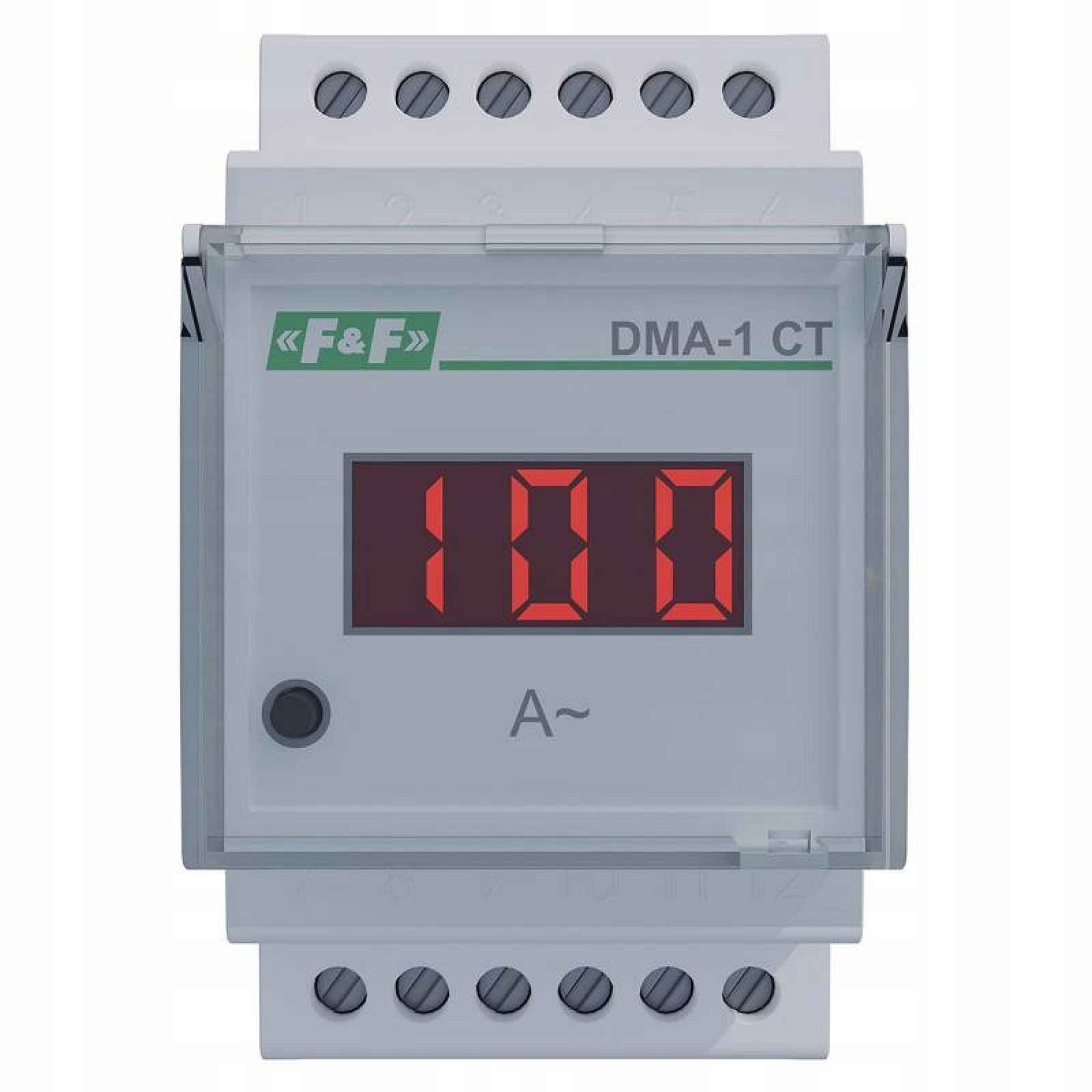

Ukazatel proudu DMA-1 CT TrueRMSJednofázový digitální ukazatel proudu DMA-1 CT je 1fázový ukazatel proudu, určený pro měření v nepřímém zapojení s použitím proudových transformátorů s výstupním proudem 5 A. Senzor provádí správné měření skutečné efektivní hodnoty proudu (TrueRMS), a to i v případě rušeného (deformovaného) průběhu proudu. Ukazatel proudu průběžně měří skutečnou efektivní hodnotu proudu (True RMS). Výsledek měření je zobrazen na 3místném segmentovém displeji, který se nachází na čelní straně zařízení. Ukazatel umožňuje nastavení hodnoty připojených proudových transformátorů. Díky tomu hodnota zobrazená na displeji odpovídá skutečné hodnotě proudu. DMA-1 CT se montuje do rozvaděče, přímo na DIN lištu 35 mm. POZOR Pokud je sekundární vinutí transformátoru otevřené (např. během montáže) a měřeným obvodem protéká proud, může se na svorkách transformátoru indukovat nebezpečné napětí. Je nutné se bezpodmínečně chránit před takovou situací a vypnout napájení měřeného obvodu nebo nasadit dodatečné propojky zkratující sekundární stranu transformátoru. Ukazatel je určen pro měření proudu s využitím proudových transformátorů o jmenovitém výstupním proudu 5 A. Průtok proudem o hodnotě vyšší než 6 A měřicím obvodem ukazatele proudu může vést k jeho poškození. Pro zvýšení bezpečnosti se doporučuje uzemnit jednu stranu proudového transformátoru způsobem znázorněným na schématu zapojení. Technické údaje: Typ: ampérmetr jednofázovýNapájecí napětí: 165÷265 V AC/DCMěření: nepřímé (transformátor 5A)Měřená hodnota: skutečná efektivní hodnota střídavého proudu (TrueRMS)Počet měřicích kanálů: 1Měřicí rozsah: 0÷5 ADisplej: 3místný LED (výška číslice 10 mm)Přesnost odečtu: měřicí rozsah do 100 A: 0,1 A; měřicí rozsah nad 100 A: 1 AFrekvence napájení: 45÷55 HzPřesnost indikace: 1 %Maximální okamžité přetížení: 20 A/1 sMaximální proud - verze pro nepřímé měření: 5 AMaximální proud: 6 APřipojení: šroubové svorky 2,5 mm2 (lanko); šroubové svorky 4,0 mm2 (drát)Utahovací moment: 0,5 NmPříkon: 4 WPracovní teplota: -25 ÷ 50 °CRozměry: 3 moduly (52,5 mm)Montáž: na lištu 35 mmStupeň krytí: IP20
