Hydraulická svorka pro trubky Pex/al/pu 12T, 16-32 mm, 11 sad čelistí
KD5678 je ruční hydraulická krimpovačka určená pro provádění lisovaných spojů ve vícevrstvých instalacích PEX, AL a PU. Nástroj podporuje profily čelistí TH, U a V v plném rozsahu průměrů od 16 do 32 mm, což umožňuje realizaci většiny běžných spojů v sanitárních a topných instalacích bez nutnosti použití dalšího vybavení. Celý popis ↓
Popis Hydraulická svorka pro trubky Pex/al/pu 12T, 16-32 mm, 11 sad čelistí
- Hydraulický upínač trubek PEX/AL/PU 12T – KD5678 KRAFT&DELE
- Tlaková síla 12 T Rozsah průměrů 16–32 mm Profily čelistí TH / U / V Počet sad čelistí 11
- Charakteristika nástroje
Tlaková síla 12 T
Hydraulický mechanismus generuje sílu 12 tun, což zajišťuje plné a rovnoměrné utažení lisovacího kroužku na spojce. Trvanlivost spoje přímo závisí na hodnotě přítlačné síly – 12 T je v rozsahu požadovaném normami pro tlakové systémy.
Otočná hlava
Hlava se otáčí o 360°, což umožňuje nastavení čelistí v libovolné rovině vzhledem k rameni. To má praktický význam při práci na zdi, v rozích nebo v instalačních šachtách, kde je omezený manévrovací prostor.
Zobrazit celý popis
Nastavitelná délka ramene
Možnost změny efektivní délky ramene umožňuje přizpůsobit požadovaný zdvih páky podmínkám pracoviště. V úzkých prostorech kratší rameno snižuje požadovaný rozsah pohybu v otevřených prostorech – delší rameno snižuje sílu potřebnou k manipulaci.
Vyměnitelné čelisti TH, U a V
Tři profily čelistí podporují různé systémy spojek dostupných na trhu. Profily TH a U se používají v vícevrstvých systémech (m.in). Viega, Herz, Uponor), profil V — v systémech s V-press kroužkem. Výměna čelistí nevyžaduje žádné nářadí.
Technická specifikace
Značka KRAFT&DELE Model KD5678 Typ Ruční hydraulický krimpovač trubek Tlaková síla 12 T Rozsah průměrů 16–32 mm Profily čelistí TH, U, V Otočná hlava Rameno s nastavitelnou délkou Určení Trubky PEX/AL/PU; sanitární a topné instalace
Obsah sady
Sada obsahuje

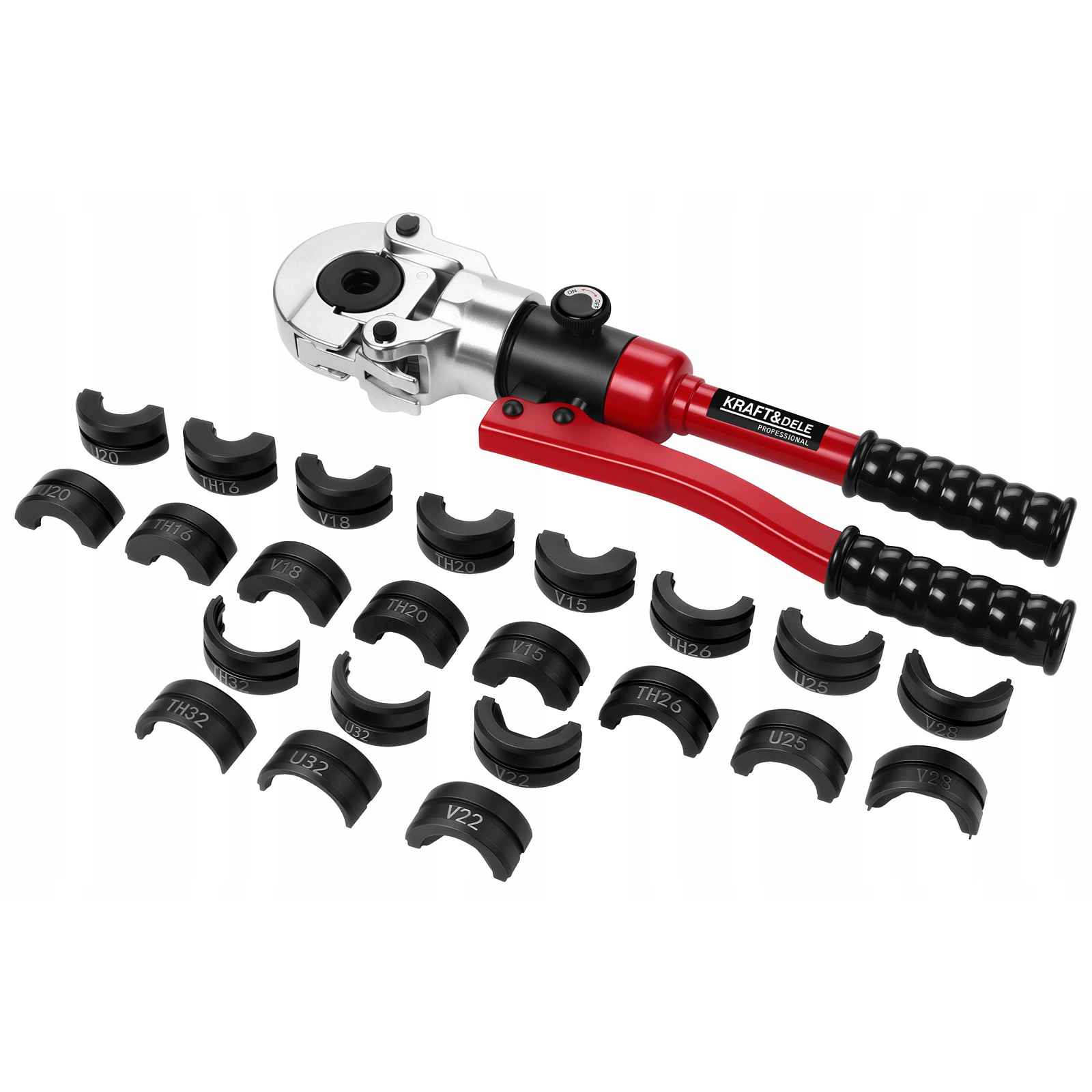

Upínací kleště KD5678 • 11 sad upínacích čelistí: TH16, TH20, TH26, TH32, U20, U25, U32, V15, V18, V22, V28 • Přepravní kufr • Návod k použití v polštině
Sada 11 sad čelistí pokrývá celou škálu průměrů ve třech profilech, což eliminuje nutnost dokupování dalšího příslušenství při standardních instalacích. Přepravní kufr chrání nářadí a čelisti během přepravy a skladování na stavbě.
- Použití
- Lisování spojek v instalacích ústředního vytápění
- Provádění spojů ve vodovodních instalacích studené a teplé užitkové vody
- Montáž vícevrstvých trubek PEX/AL/PEX do podlahových systémů
- Instalační práce v systémech s PU trubkou
- Lisování spojek v systémech Viega, Herz, Uponor a kompatibilních
- Práce na těžko přístupných místech: šachty, podlahové prostory, zabudování
- Opravy a modernizace topných a sanitárních zařízení
Výběr profilu čelistí
Výběr správného profilu čelistí závisí na systému spojek použitém v dané instalaci. Profily TH (nazývané také M nebo TH) jsou kompatibilní s největším počtem vícevrstvých systémů dostupných v Polsku. Profily U se používají v systémech s spojkami oválného tvaru prstence. Profily V (V-press) jsou určeny pro systémy, u kterých má lisovací kroužek průřez písmene V. Před zahájením práce je nutné ověřit požadovaný profil v technické dokumentaci použitého spojovacího systému nebo na obalu spojek.
Kompatibilita s instalačním systémem
Svorkovač KD5678 spolupracuje s spojkami navrženými pro profily TH, U a V v rozsahu průměrů 16–32 mm. Před nákupem se ujistěte, že požadovaný profil a průměr jsou v rozsahu přiložených čelistí. Čelisti pro jiné profily nebo průměry mimo sadu lze zakoupit samostatně jako příslušenství.
