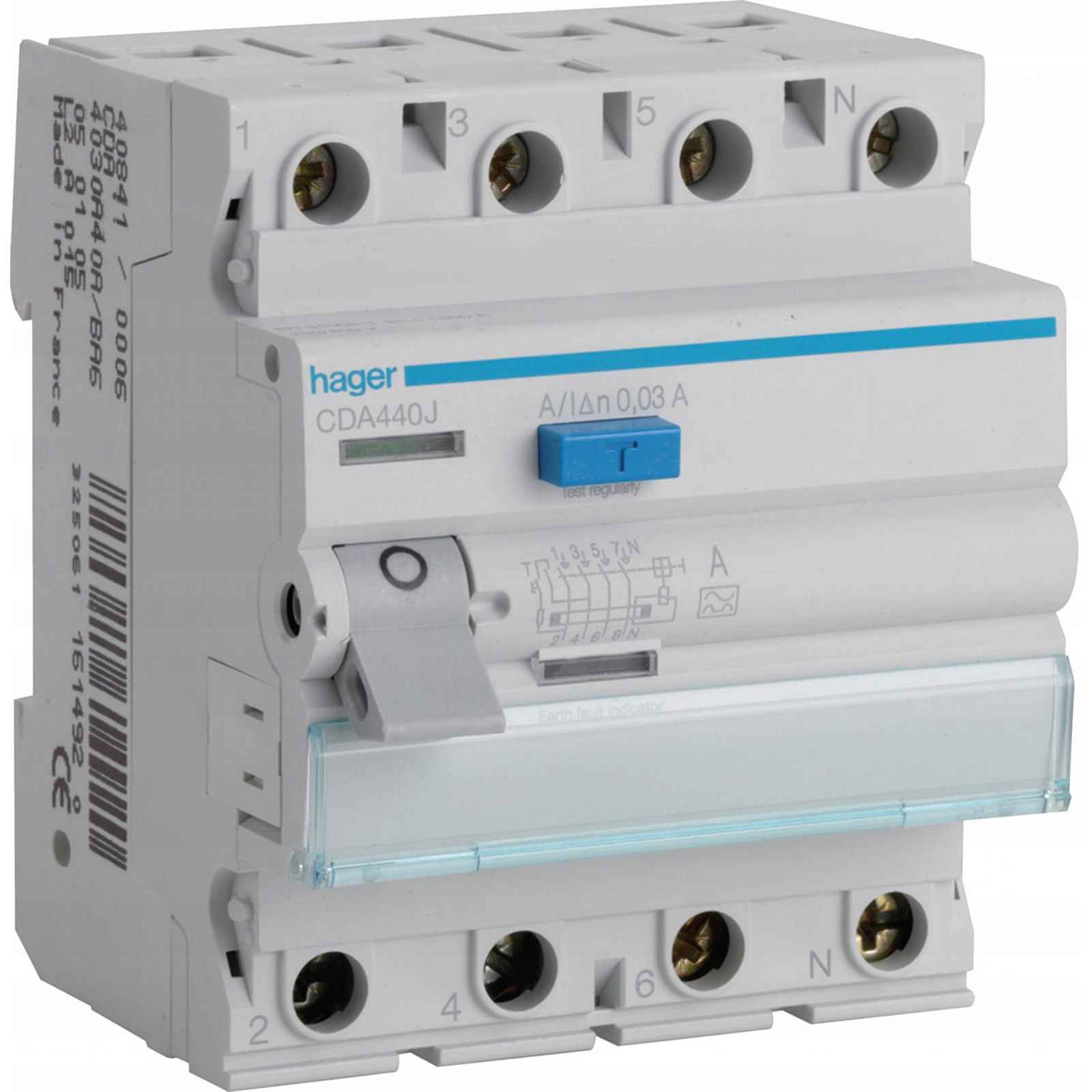

RCCB Proudový spínač 4P 40A/30mA Typ A CDA440J Hager Konstrukce Počet pólů:4 P Montáž: DIN lišta Funkce Zaplombováno: ne Kompatibilita Kompatibilita s montáží na DIN lištu: ano Elektrická charakteristika Jmenovité připojovací napětí Ue (AC): 230 / 400 V Frekvence: 50 Hz Napětí Jmenovité izolační napětí Ui: 500 V Jmenovité rázové napětí Uimp: 4000 V Elektřina Jmenovitý diferenční proud dI: 30 mA Jmenovitý proud In: 40 A Jmenovitý vybíjecí proud (in 8/20µs): 0,25 kA Jmenovitá schopnost zapínání a vypínání Im: 1,5 kA Jmenovitý podmíněný zkratový proud Inc podle normy PN-EN 61008-1: 6 kA Proud / Teplota Jmenovitý proud při -25°C: 40 A Jmenovitý proud při -20°C: 40 A Jmenovitý proud při -15°C: 40 A Jmenovitý proud při -10°C: 40 A Jmenovitý proud při -5°C: 40 A Jmenovitý proud při 0°C: 40 A Jmenovitý proud při 5°C: 40 A Jmenovitý proud při 10°C: 40 A Jmenovitý proud při 15°C: 40 A Jmenovitý proud při 20°C: 40 A Jmenovitý proud při 25°C: 40 A Jmenovitý proud při 30°C: 40 A Jmenovitý proud při 35°C: 40 A Jmenovitý proud při 40°C: 40 A Jmenovitý proud při 45°C: 40 A Jmenovitý proud při 50°C: 40 A Jmenovitý proud při 55°C: 40 A Jmenovitý proud při 60°C: 40 A Jmenovitý proud při 65°C: 40 A Jmenovitý proud při 70°C: 40 A Frekvence Frekvence (rozsah dle ETIM): 50 Hz Výkon Celková ztráta výkonu při jmenovitém proudu: 6,5 W Ztráta výkonu na pól při jmenovitém proudu: 2,3 W Spouštění Ochrana proti nechtěnému spuštění: Zpožděná Ne: ne Životnost Elektrická životnost (počet cyklů): 2000 Mechanická životnost (počet cyklů): 4000 Rozměry Hloubka produktu: 70 mm Výška produktu: 83 mm Šířka produktu: 70 mm Rozměry: 1 Instalace / Montáž Utahovací moment: 2,8 Nm Montážní poloha produktu 360°: ano Připojení Kapacita výstupní svorky pro pevný vodič (drát): 1 / 25 mm2 Průřez ohebného vodiče (lanko) ve svorce: 16mm2 Průřez pevného vodiče (drát) ve svorce: 25mm2 Kapacita vstupní svorky pro pevný vodič (drát): 1 / 25 mm2 Kapacita vstupní svorky pro ohebný vodič (lanko): 1 / 16 mm2 Kapacita vstupní/výstupní svorky pro ohebný vodič (lanko): 1 / 16 mm2 Typ připojení: šroubové Vybavení S blokovacím mechanismem: ne Norma Norma: EN 61008-1 Evropská směrnice WEEE: platí Bezpečnost Stupeň krytí: IP20 Typ proudového chrániče: A Podmínky použití Provozní teplota: -25...40 °C Stupeň znečištění dle IEC 60664 / IEC 60947-2.: 2 Skladovací/přepravní teplota: -55...70 °C
