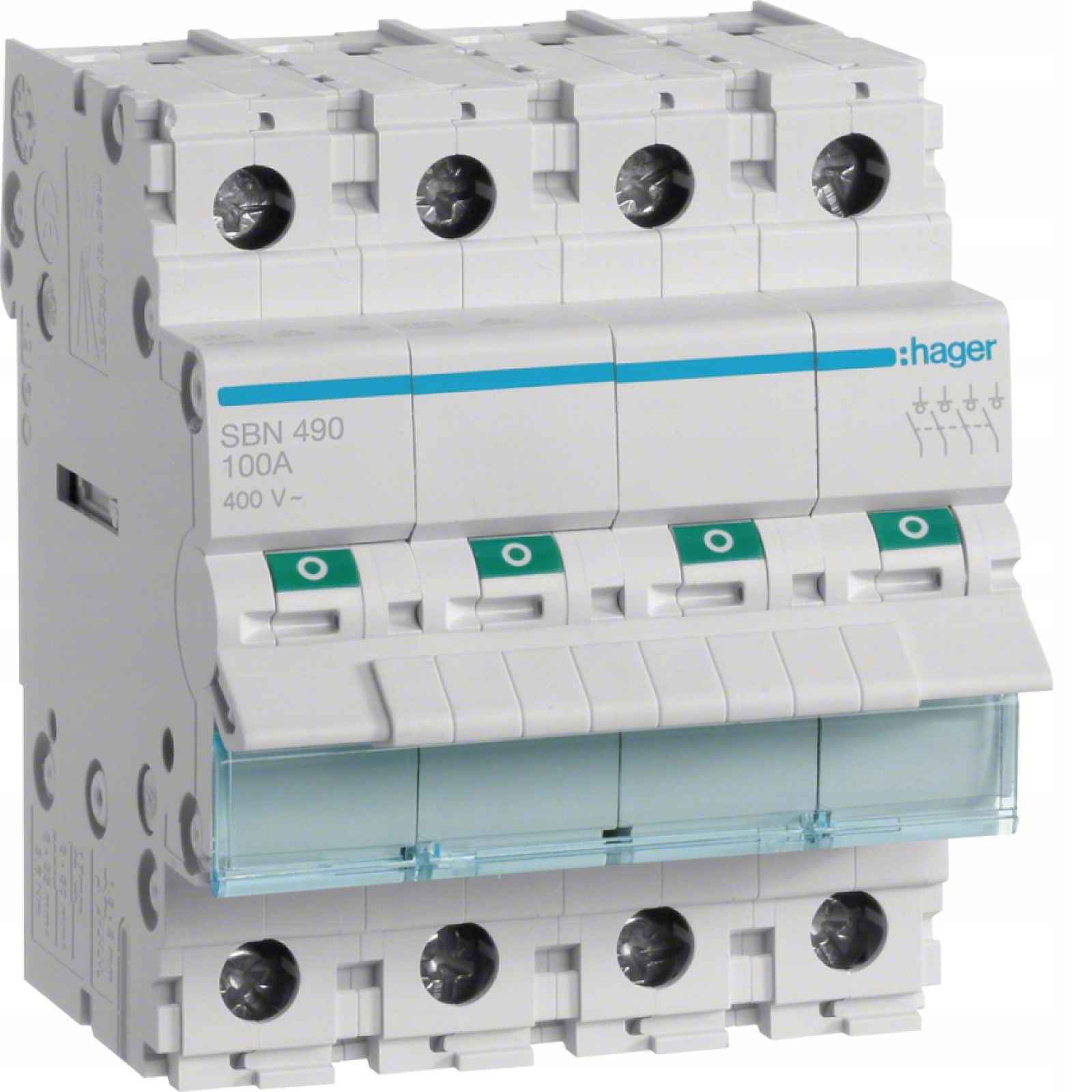

Hager Modulární izolační odpojovač 4P 100A 400VAC SBN490
Hledáte spolehlivý, výkonný a odolný fotoaparát, který poslouží jako hlavní centrální manévrovací ochrana vaší rozvaděče? Modulární izolační odpojovač uznávané značky Hager je špičkový čtyřpólový (4P) přístroj s impozantním jmenovitým proudem až 100 A. Zařízení bylo navrženo s cílem sloužit jako hlavní vypínač napájení v třífázových sítích obytných, komerčních budov, dílen a průmyslových objektů a zaručit tak obsluze plnou manuální kontrolu nad přívodem energie do objektu. Celý popis ↓
Parametry
| Značka: | Hager |
Popis Hager Modulární izolační odpojovač 4P 100A 400VAC SBN490
Hager Modulární izolační odpojovač 4P 100A 400V | SBN490Technické údaje:Kód produktu: SBN490Série / Přístroje: Izolační odpojovačeTyp výrobku: Modulární izolační odpojovačSystém pólů: 4P (4-pólový)Jmenovitý proud (In): 100 AJmenovité připojovací napětí Ue (AC): 400 VTyp napájecího napětí: ACJmenovité izolační napětí Ui: 440 VJmenovité rázové napětí Uimp: 6000 VFrekvence: 50 / 60 HzPřípustný jmenovitý proud AC21 (kategorie A a B): 100 APřípustný jmenovitý proud AC22 (kategorie A a B): 100…
Zobrazit celý popis
ASchopnost zapnutí zkratového proudu I cm při 415 V AC: 1,69 kAJmenovitý krátkodobý odolný proud Icw 1s: 1,20 kAJmenovitý podmíněný zkratový proud Icc s pojistkami gL-gG: 1,20 kAPočet modulů: 4Typ připojení (nahoru/dolů): Šroubová svorka (vyrovnaná svorka)Příčný průřez pevného vodiče (drát): 6-50 mm²Příčný průřez ohebného vodiče (lanka): 6-35 mm²Nominální utahovací moment: 3,60 NmCelkové ztráty výkonu pro jmenovitý proud: 22 WZtráta výkonu na pól pro jmenovitý proud: 5,50 WMechanická odolnost (počet cyklů): 40 000Elektrická životnost při jmenovitém zatížení (AC21/AC22): 2500 cyklůRozsah provozních teplot: -20 až 70 °CStupeň ochrany: IP20Shoda s RoHS / REACH: Ano (bez SVHC)Rozměry:Výška: 83 mmŠířka: 70 mmHloubka: 69 mmModulární izolační odpojovač 4P 100A 400V | Hager | SBN490
Hlavní bod vypnutí napájení – nekompromisní bezpečnost v třífázových instalacích
Zařízení se vyznačuje vynikajícími izolačními parametry, které tvoří základ bezpečnosti všech servisních a údržbových prací. Jmenovité izolační napětí 440 V a rázová pevnost na úrovni 6000 V zaručují, že po přemístění páky do otevřené polohy vytvoří fotoaparát jistou a bezpečnou fyzickou izolační mezeru. Proud nemá právo proniknout do výstupních obvodů, a to ani v případě výskytu nebezpečných atmosférických přepětí v napájecí síti. Odpojovač byl plně testován a certifikován pro náročné kategorie použití AC21A a AC22A na plný proud 100 A. Znamená to, že je plně přizpůsoben k volnému odpojení pracovních proudů odporových a smíšených a indukčních zařízení (jako jsou rozsáhlé osvětlovací systémy, domácí spotřebiče, klimatizační zařízení nebo motory čerpadla), zachovává vysokou kulturu provozu kontaktů a eliminuje riziko vzniku nebezpečných elektrických oblouků.
Mechanická konstrukce odpínače je esencí trvanlivosti a ergonomie, kterou je značka Hager proslulá. Fotoaparát má šířku čtyři standardní moduly (70 mm) a je vybaven čtyřmi páry normálně otevřených kontaktů (4NO), což umožňuje koordinované a současné odříznutí tří fázových linií a neutrálního vodiče jedním pohybem ruky. Masivní, dokonale tvarované a vyrovnané šroubové svorky umožňují bezpečné připojení velmi silných napájecích kabelů – pevných vodičů (drátů) o průřezu 6 až 50 mm² a pružných vodičů (lanka) od 6 do 35 mm². Takto robustní zásuvky umožňují utahování s silným nominálním točivým momentem 3,60 Nm, což zajišťuje bezchybný, nízkoodporový elektrický kontakt a drasticky omezuje uvolňování tepla. Na předním panelu jsou čtyři čitelné optické indikátory stavu kontaktů (zelená barva signalizuje zcela bezpečné a fyzické odpojení pracovního obvodu), což instalatérovi poskytuje absolutní jistotu před zahájením prací.
Model se vyznačuje vynikající odolností vůči životnímu prostředí a pracuje s nejvyšší přesností v širokém rozsahu teplot od -20 do 70 °C. Mimořádná mechanika fotoaparátu umožňuje provést až 40 000 cyklů pracovních přepnutí a elektrická životnost kontaktů při plném jmenovitém zatížení je 2500 cyklů. Odolné pouzdro s stupněm krytí IP20 přesně chrání před přímým kontaktem ruky s prvky pod napětím. Při výběru certifikovaných modulárních řešení značky Hager sázíte na nejvyšší evropskou inženýrskou přesnost, nekompromisní bezpečnost obsluhy třífázových instalací a dlouholetý bezporuchový provoz hlavního napájecího uzlu.Proč se vyplatí koupit tento produkt?✅
