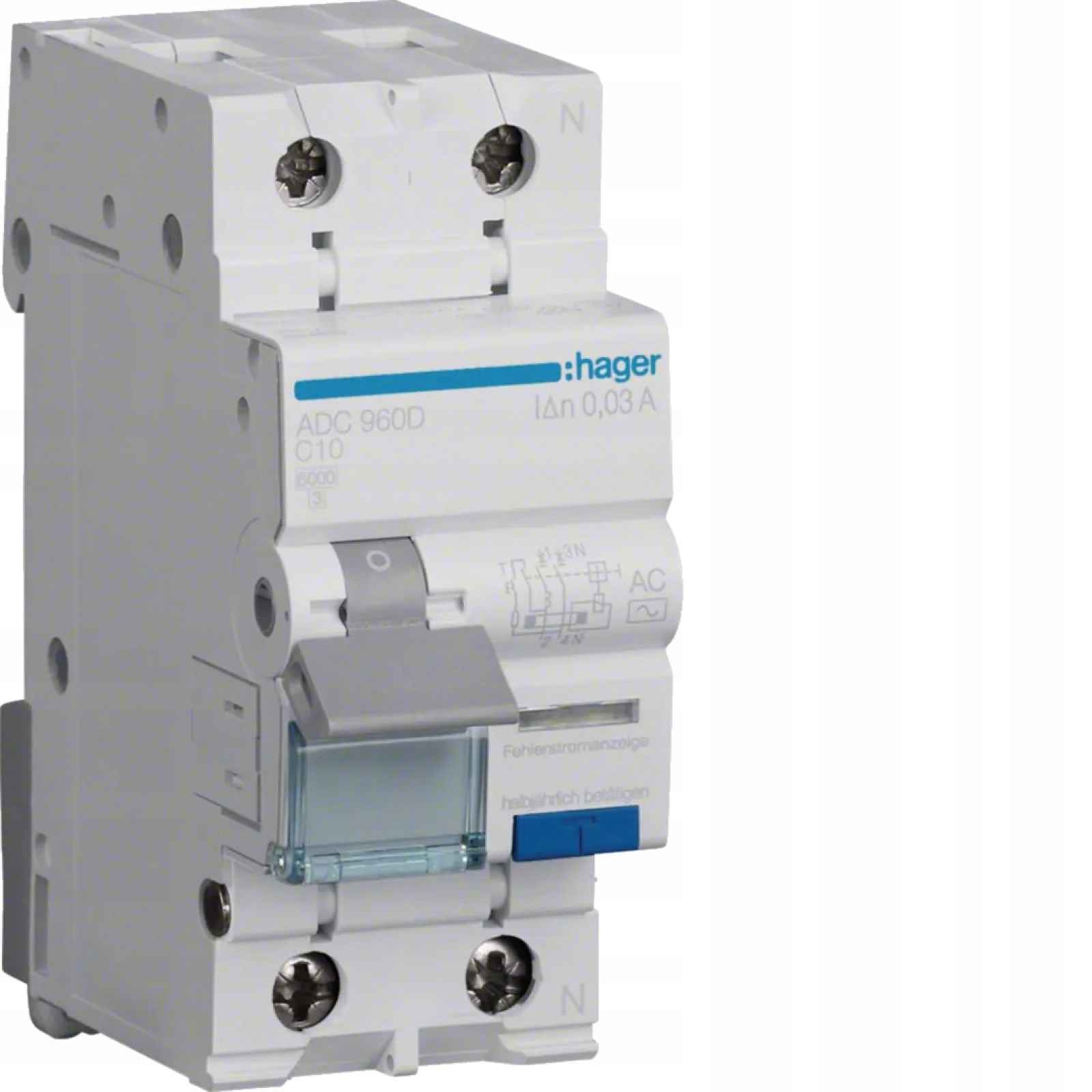

Hager Diferenciální proudový spínač Rcbo 1P+N C10A 30mA Typ Ac 6kA ADC960D
Hager, RCBO proudový chránič s nadproudovým členem 1P+N 6kA C 10A/30mA Typ AC, ADC960DArchitekturaSystém pólů: 1P+NCharakteristika spouštění: CZabezpečeníTyp proudového chrániče: ACTřída ochrany IP: IP2XHlavní elektrické atributyJmenovitá zkratová spojovací kapacita Icn AC podle normy… Celý popis ↓
Parametry
| Značka: | Hager |
Popis Hager Diferenciální proudový spínač Rcbo 1P+N C10A 30mA Typ Ac 6kA ADC960D
PN-EN-60898-1: 6 kANominální utahovací moment pro odtokovou svorku: 2,10 – 2,10 NmNominální točivý moment horní svorky: 2,10 – 2,10 NmSděleníTyp konektoru/zástrčky: Šroubová svorkaNapětíJmenovité izolační napětí Ui: 500 VJmenovité rázové napětí Uimp: 4000 VMax. pracovní napětí: 240 VJmenovité připojovací napětí Ue (AC): 240 – 240 VKategorie přepětí podle normy PN-EN-60947-1: 3Typ napájecího napětí: ACElektrický proudJmenovitý proud 10 AJmenovitý diferenční proud ldn 30 mAJmenovitý proud při…
Zobrazit celý popis
teplotě -25 °C 12 AJmenovitý proud při teplotě -20 °C 11,80 AJmenovitý proud při teplotě -15°C 11,70 AJmenovitý proud při teplotě -10 °C 11,50 AJmenovitý proud při teplotě -5 °C 11,30 AJmenovitý proud při teplotě 0 °C 11,10 AJmenovitý proud při teplotě 5 °C 11 AJmenovitý proud při teplotě 10 °C 10,80 AJmenovitý proud při teplotě 15 °C 10,60 AJmenovitý proud při teplotě 20 °C 10,40 AJmenovitý proud při teplotě 25 °C 10,20 AJmenovitý proud při 30 °C 10 AJmenovitý proud při teplotě 35 °C 9,90 AJmenovitý proud při 40 °C 9,70 AJmenovitý proud při teplotě 45°C 9,60 AJmenovitý proud při teplotě 50 °C 9,40 AJmenovitý proud při teplotě 55 °C 9,30 AJmenovitý proud při 60 °C 9,10 AMin. /max prahová hodnota tepelného ovládání AC: 1,13 – 1,45 AZnám korekční koeficient proudu. pro 2 fotoaparáty instalované vedle sebe: 1Znám korekční koeficient proudu. pro 3 fotoaparáty nainstalované vedle sebe: 0,95Koeficient kor. Znám elektřinu. pro 4 nebo 5 fotoaparátů nainstalovaných vedle sebe: 0,90Znám korekční koeficient proudu. pro 6 fotoaparátů instalovaných vedle sebe: 0,85Jmenovitý provozní zkratový proud cs AC podle normy PN-EN-60898-1: 6 kAMocCelkové ztráty výkonu pro jmenovitý proud: 3,40 WFrekvenceFrekvence: 50 – 50 HzPodmínky použitíNadmořská výška: 2000 mTřída omezení energie I²t: 3Rozsah pracovních teplot: -25 – 40 °CTeplota skladování/přepravy: -25 – 70 °CStupeň znečištění podle normy PN-EN-60664/PN-EN-60947-2 2Ochrana před vlhkostí: Pro všechny klimatické podmínkyOdolnostElektrická odolnost (počet cyklů): 2000Mechanická odolnost (počet cyklů): 2000Typ připojeníPříčný průřez pevného vodiče: 1 – 25 mm²Příčný průřez vstupu se šrouby pro pružné vodiče: 1 – 16 mm²Příčný průřez vstupu se šrouby pro pevné vodiče: 1 – 25 mm²Příčný průřez vstupu a výstupu se šrouby pro pružné vodiče: 1 – 16 mm²Průřez vstupu a výstupu pomocí šroubů pro pevné vodiče: 1 – 25 mm²Instalace, montážNominální utahovací moment: 2,10 – 2,10 NmTyp horního připojení modulárního zařízení: Šroubová svorkaTyp připojení spodního modulárního zařízení: biconnectKapacitaPočet modulů: 2RozměryVýška: 83 mmŠířka: 35 mmHloubka: 68 mm
