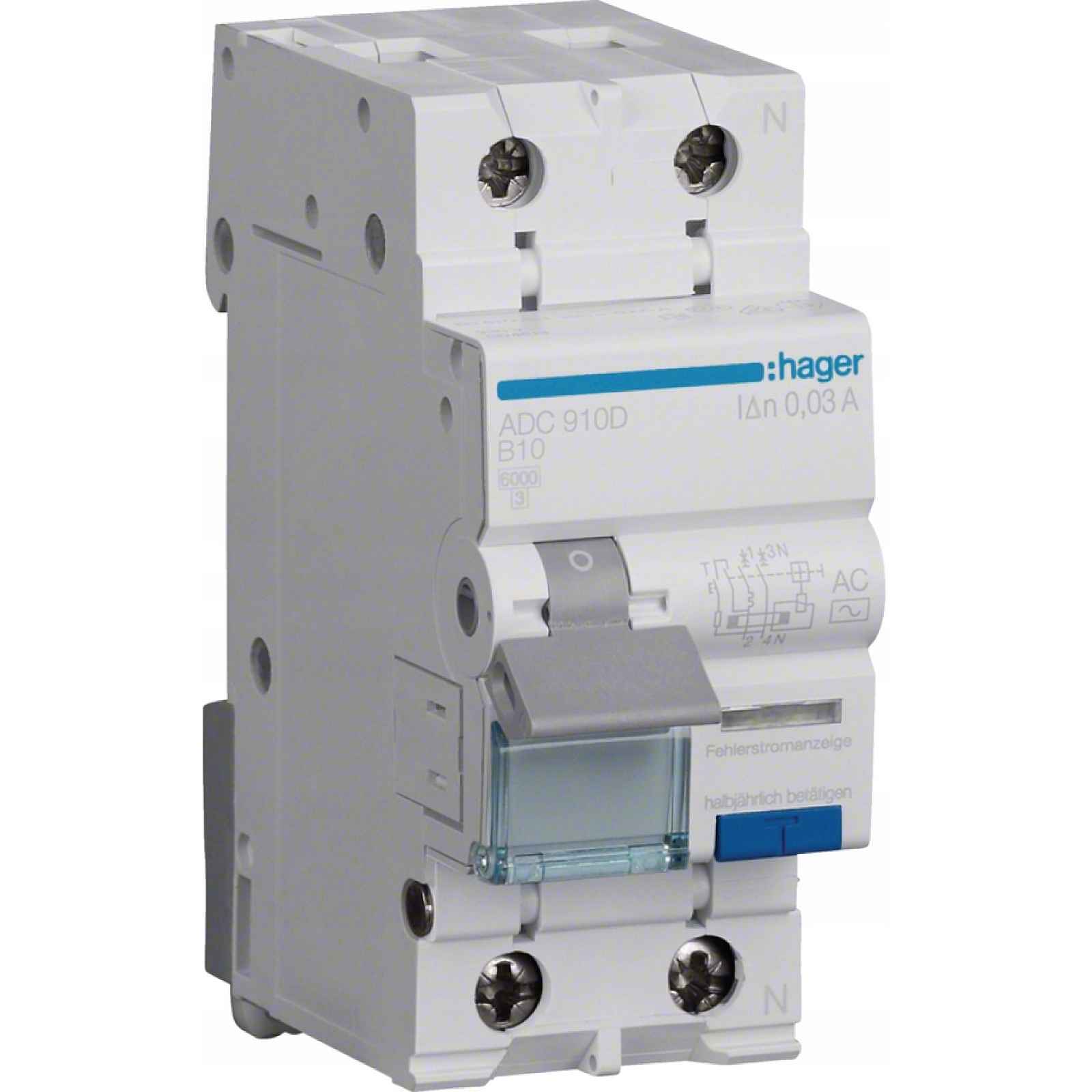

Hager Diferenciální proudový spínač Rcbo 1P+N B10A 30mA Typ Ac 6kA ADC910D
Proudový spínač s nadproudovým členem ADC910D značky Hager je špičkové zařízení zajišťující komplexní ochranu elektrické instalace. Model kombinuje funkci nadproudového spínače s charakteristikou B a jmenovitým proudem 10 A s citlivým proudovým modulem 30 mA typu AC. Díky této konstrukci 1P+N fotoaparát účinně chrání uživatele před úrazem elektrickým proudem při přímém dotyku a chrání vodiče před účinky přetížení a zkratů o hodnotě až 6 kA. Celý popis ↓
Parametry
| Značka: | Hager |
Popis Hager Diferenciální proudový spínač Rcbo 1P+N B10A 30mA Typ Ac 6kA ADC910D
Hager, RCBO proudový spínač s nadproudovým členem 1P+N 6kA B 10A/30mA Typ AC | Hager | ADC910DTechnické údaje:Kód produktu: ADC910DSystém pólů: 1P+NCharakteristika spouštění: BJmenovitý proud: 10 AJmenovitý diferenční proud: 30 mATyp proudového chrániče: ACJmenovitá zkratová vypínací schopnost (Icn): 6 kAJmenovité spínací napětí (Ue): 240 V ACJmenovité izolační napětí (Ui): 500 VJmenovité rázové napětí (Uimp): 4000 VJmenovitá frekvence: 50 HzCelkové ztráty výkonu pro jmenovitý proud: 3,40…
Zobrazit celý popis
WElektrická/mechanická odolnost: 2000 cyklůPočet modulů: 2Stupeň ochrany: IP2XPracovní teplota: -25 °C až 40 °CRozměry:Výška: 83 mmŠířka: 35 mmHloubka: 68 mmHager ADC910D – komplexní ochrana obvodu v jednom modulu
Vysoká vypínací schopnost a přesná proudová ochrana
Zařízení se vyznačuje výjimečnou stabilitou parametrů v širokém rozsahu teplot – od -25 °C do 40°C, přičemž jmenovitý proud je kalibrován pro referenční teplotu 30 °C. Použití třídy omezení energie 3 zaručuje, že v případě zkratu bude energie protékající obvodem snížena na minimum, což výrazně prodlužuje životnost celé instalace. Vypínač nabízí mechanickou a elektrickou životnost na úrovni 2000 cyklů, což z něj v kombinaci s izolačním napětím 500 V dělá spolehlivý prvek moderního rozvaděče.
Hager ADC910D byl navržen s cílem usnadnit práci instalatérům. Vybavení šroubovými svorkami s nominálním utahovacím momentem 2,1 Nm zajišťuje pevné a trvalé spojení pevných (do 25 mm²) a pružných (do 16 mm²) vodičů. Systém spodního připojení biconnect umožňuje pohodlné přemostění fotoaparátů hřebenovými lištami, což urychluje montáž a zvyšuje estetiku provedení rozvaděče. Čitelný indikátor provozu a kompaktní šířka dvou modulů (35 mm) z něj dělají optimální volbu pro domácí i komerční palubní desky.✅ Ochrana 2 v 1
Kombinuje funkce nadproudového a proudového spínače, což umožňuje ušetřit místo na DIN liště a zjednodušuje schéma zapojení v rozvaděči.
✅ Vysoká citlivost 30 mA
Jmenovitý diferenční proud 30 mA zajišťuje účinnou ochranu proti úrazu při přímém dotyku v souladu s aktuálními bezpečnostními normami.
✅ Zkratová kapacita 6 kA
Pevná konstrukce odolává zkratovým proudům o hodnotě až 6000 A, což je standard zaručující bezpečnost v bytové výstavbě.
✅ Široký rozsah průřezů
Šroubové svorky podporují pevné vodiče do 25 mm² a pružné vodiče do 16 mm² a nabízejí flexibilitu při spojování různých sekcí instalace.
✅ Třída omezení energie 3
Nejvyšší třída omezení energie minimalizuje vliv zkratových proudů na kabely a zařízení v chráněném obvodu.Použití vypínače Hager ADC910D:
Model je určen pro ochranu klíčových koncových obvodů
Osvětlovací obvody – charakteristika B je ideální pro zabezpečení lamp a svítidel.
Obvody zásuvek – ochrana zařízení každodenní potřeby s malým odběrem startovacího proudu.
Malé bytové rozvaděče – kompaktní velikost 2 modulů umožňuje optimální využití místa.
Instalace v náročných podmínkách – díky odolnosti vůči mrazu až do -25 °C jej lze používat v nevytápěných prostorách.
Modernizace instalace – snadná výměna dvou samostatných fotoaparátů za jeden modul RCBO.
Nejčastější dotazy:Co znamená typ AC v tomto vypínači?✅ Typ AC znamená, že vypínač reaguje na sinusové střídavé diferenční proudy.Kolik místa zabírá tento fotoaparát v rozvaděči?✅ Fotoaparát zabírá 2 moduly šířky, což odpovídá 35 mm na DIN liště.Je možné ho napájet zespodu?✅ Ano, spodní svorka typu biconnect umožňuje napájení a přemostění pomocí hřebenových lišt.Jaký je maximální utahovací moment šroubů?✅ Doporučený jmenovitý utahovací moment pro svorky je 2,1 Nm.Je vypínač v souladu se směrnicí RoHS?✅ Ano, výrobek je plně v souladu s požadavky směrnice RoHS.Vyberte si RCBO značky Hager a zajistěte své instalaci nejvyšší standard ochrany proti nadproudu a úrazu.
